电控汽油发动机实训台 汽车传感器试验箱 液压元件拆装实训台 柴油发动机实验台(图1)

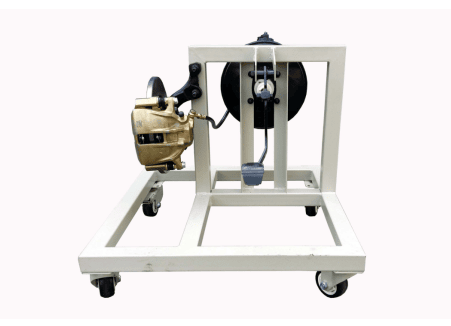

液压元件拆装实训台

一.产品简介

    本实训系统以 全新捷达 原厂汽车制动系(左前刹车装置)为基础,可对制动系进行保养与拆装检测等实际操作,展示汽车制动系结构与原理。

适用于汽车制动系考工的教学与技能鉴定需要。

二.结构组成

     液压刹车总泵与分泵总成、单个刹车机构总成、制动助力装置总成、刹车踏板等附件、移动台架等、台架操作说明书等附件。

三.功能特点

1.满足维修工考工的教学与技能鉴定。

2.制动系可进行真实保养的教学与技能鉴定。

3.制动系可进行真实拆装与检测的教学与技能鉴定。

4.实训台底座部分采用钢性结构焊接,台架表面采用烤漆工艺,带万向自锁脚轮装置。

四.外形与颜色

设备外形:400×350×400mm(长X宽X高)

设备颜色:7032(用户可选择各种颜色)

五.制造工艺

1.设备底座架

1.1钢性结构焊接

1.2方管:40*40*2.0mm

1.3表面采用喷塑工艺,厚度0.3mm.

2.万向脚轮

4.1前二只万向带锁止功能脚轮

4.2后二只万向脚轮

4.3脚轮与台架用M6*4螺丝固定,方便设备维修与维护。

4.4脚轮:60mm×50mm(直径×宽度)

4.5脚轮支撑:1.0T

电控汽油发动机实训台 汽车传感器试验箱 液压元件拆装实训台 柴油发动机实验台(图2)

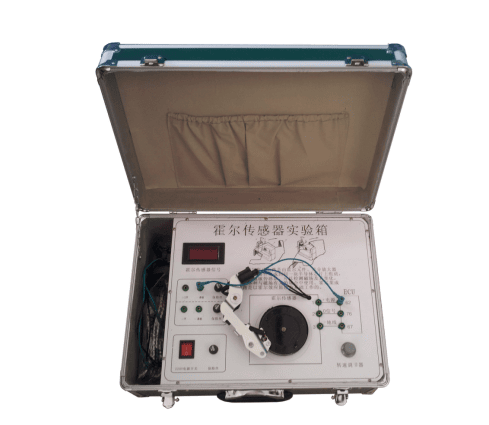

汽车传感器试验箱

一.产品简介

本产品以汽车各类型传感器与执行器实物为基础,展示传感器与执行器的结构工作原理、传感器和执行器模块接线考核,测试与演示系统工作原理及过程。

适用于中高等职业技术院校\普通教育类学院和培训机构对汽车传感器与执行器的理论和维修实训的教学考核需要。

实验箱体积小,质量轻,适用于任何场所摆放。



二.主要用途

1.适用于各类型院校及培训机构对汽车传感器与执行器理论和维修实训的实训教学需要。

2.适用于汽车传感器与执行器模块的结构与原理认知、接线演示、功能动态演示、实验测试与验证、故障检测与维修、故障诊断与排除等教学需要。



三.结构组成

空气流量传感器、

进气压力传感器、

温度传感器、

电控节气门传感器、

爆震传感器、

雨水传感器、

曲轴位置传感器、

车身高度传感器、

转向角度传感器、

霍尔效应传感器、

水温传感器、

上止点位置传感器、

车速传感器、

阳光传感器、

点火系统、

空气控制系统、

喷射系统、电控发动机传感器与执行器全套实验箱等、配套的实验连接线、使用说明书与实验指导书、手提型实验箱箱体等。



四.功能特点

1.学生使用跨接线自已动手连接实验箱的各传感器与执行器元器件,可对学生进行传感器和执行器系统的单元模块进行接线考核。

2.实验箱连接线路后,可运行实验箱的传感器与执行器,展示传感器与执行器的工作原理与结构。

3.实验箱连接线路后,操纵实验箱各种电器开关及按钮,可真实演示汽车传感器与执行器系统的工作过程,及进行实验测试与验证。

4.模拟各个传感器的工作状态,测试传感器与执行器的特征参数。

5.手提型实验箱体积小,质量轻,适用于任何场所摆放,方便实用。

6.实验箱面板上绘有元器件名称及原理结构图、安装元器件端子,学员可直观对照实物,连接元器件线路。

7.面板上安装有检测端子,可直接在面板上检测电路元件的电信号,如电阻、电压、电流、频率、波形信号等。

8.使用DC12V电源,带防短路功能,使用安全方便。

9.配备有使用说明书、实验指导书等相关资料。

五.工艺

面板采用4mm铝塑板,表面喷塑亚光灰,经过高温烘烤,表面UV平板喷绘彩色电路原理图、元件符号图、端子图等,箱体采用铝合金电镀金色提手,箱体采用5mm铝板合成,方便实用。

六.技术指标

实验箱外形:480mm*350mm*150mm (长×宽×高)

输入电源:220V交流电压;

工作电压:12V直流电压;5V直流电压;

工作温度:-50℃~50℃;

电控汽油发动机实训台 汽车传感器试验箱 液压元件拆装实训台 柴油发动机实验台(图3)

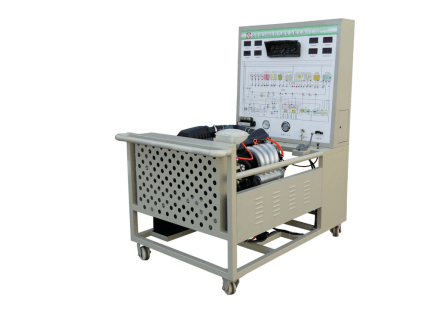

电控汽油发动机实训台

一、产品简介

该设备采用 翻新 桑塔纳2000-AJR 电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。

发动机可进行起动、加速、减速等正常工况的实践操作,真实展示电控汽油发动机的组成结构和工作过程。

适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。



二.功能特点



1.真实可运行的电控汽油发动机,充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。

2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。

3.实训台面板上绘有彩色UV平板喷绘电路图,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理;面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色系统电路图。

4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

5.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。

6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表,可实时显示发动机转速等参数变化;

7.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

8.实训台配备有电源总开关、防护保护装置。

9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。



三.技术规格



    工作电源:直流12V(蓄电池:60AH 12V)

    燃油标号:依发动机型号

    油箱容积:10L

工作温度:-40℃~+50℃

颜色:7032

钢管:40*40*3mm

面板机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:120*80mm

外形:1500*1000*1700mm(长*宽*高)

电控汽油发动机实训台 汽车传感器试验箱 液压元件拆装实训台 柴油发动机实验台(图4)

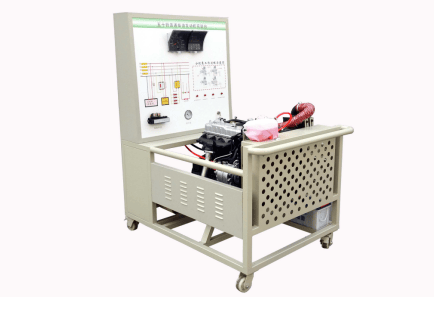

柴油发动机实验台

一、产品简介

该设备采用 翻新  五十铃4JB1(分配泵)柴油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,真实展示普通柴油发动机的组成结构和工作过程。

 二、功能特点

1.真实可运行的普通柴油发动机,充分展示普通柴油发动机的组成结构和工作过程。

2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和柴油发动机实物,认识和分析控制系统的工作原理。

3.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。

4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号,如电阻、电压、电流、信号等。

5.实训台配备有油门控制装置,可方便对发动机加速减速。

6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

7.实训台底座采用钢结构焊接,表面采用喷烤漆工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

         外形尺寸:1500×1000×1700mm(长×宽×高)

         工作电源:直流12V

         燃油标号:依发动机型号

         油箱容积:10L

         工作温度:-40℃~+50℃

颜色:7032

钢管:40*40*3mm

面板机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:120*80mm

电控汽油发动机实训台 汽车传感器试验箱 液压元件拆装实训台 柴油发动机实验台(图5)

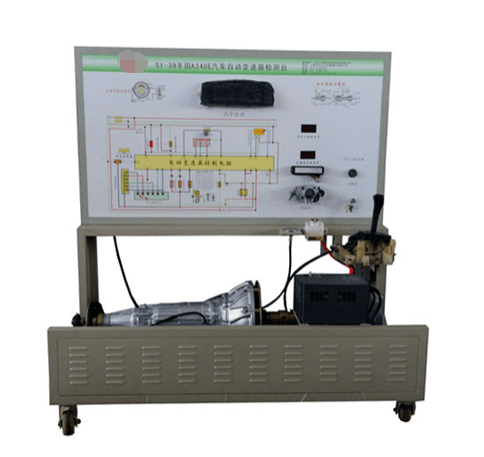

丰田自动变速器实训台

一、功能简介

该设备采用 翻新丰田A340E 电控自动变速器总成为基础,可调速三相异步电动机做动力源,对自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示电控自动变速器组成结构和工作过程。

适用于各类型学校对自动变速器理论和维修实训的教学需要。

二、功能特点

1.真实可运行的电控自动变速器、由可调速三相异步电动机驱动,可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作,充分展示自动变速器的组成结构和工作过程。

2.电机直接驱动变速器,电机与变速器通过联轴直接固定.

3.可通过变频器设定电机铭牌上规定的额定电流值,实现用电子热过载继电器来防止电机过载,为了防止机械设备起动/停止期间的冲击,可通过变频器设定进行加速/减速。

4.实训台面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的UV平板喷绘彩色电路图;学员可直观对照电路图和实物,认识和分析自动变速器控制系统的工作原理。

5.实训台面板上安装有检测端子,可直接在面板上检测各传感器、执行器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

6.实训台面板上安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化。

7.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。

8.实训台面板上安装有自动变速器各电磁阀指示灯,实时显示各电磁阀的工作状态。

9.实训台配备有电机防护罩、输出轴防护罩等安全保护装置

10.设备面板柜:1.5mm冷板冲压成形,背面设置维修门;底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
