本系统包含以下项目:
高压计量柜、高压进线柜、PT柜、高压出线柜、安全防护材料与工具、安全标志、供配电实训仿真、供配电考核资源库、供配电模拟保护装置(整个实训室共配置一套)
高压计量柜
功能要求
1、可以进行各相电压转换操作
2、有三相电流、电压指示仪表
3、设备带有前后有隔离保护钢板
4、前后开有必要的观察窗
5、进线方式:上下均可进出
6、高压电压互感器(模拟)
7、高压电流互感器
8、有功功率测量
9、有功电能测量
10、其他电量测量
11、具有五防、四遥功能
主要性能及技术指标
1、电流互感器:LZZBJ9-12/30/5
2、电压互感器:
3、电压表(指针式):42L6-V/12/0.1
4、电流表(指针式):42L6-A/30/5
5、温湿度控制器:N2K-(TH) AC220V
6、带电显示器:DSN-10/Q
7、智能操控显示装置:YTK-9230
8、多功能电能表:DCE-S4/30/5
9、加热器:JRD2-50W AC220V
10、电磁锁:DSN-BM/Z AC220V

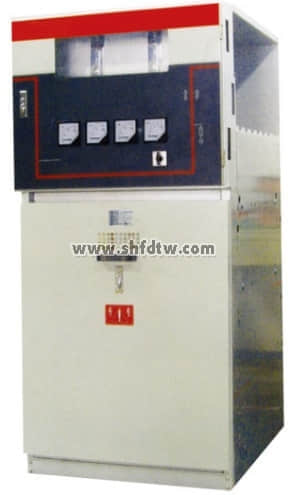

高压进线柜
功能要求
1、真空断路器
2、中置小车式
3、可以进行各相电压转换操作
4、有三相电流、电压指示仪表
5、断路器板前操作
6、设备带有前后有隔离保护钢板
7、前后开有必要的观察窗
8、高压电压互感器(模拟)
9、高压电流互感器
10、具有五防、四遥功能
主要性能及技术指标
1、电流互感器:LZZBJ9-12/30/5
2、电压互感器:
3、真空断路器:VS1-12/630A/25KA户内高压真空断路器
4、温湿度控制器:N2K-(TH) AC220V
5、带电显示器:DSN-10/Q
6、智能操控显示装置:YTK-9230
7、多功能电能表:DCE-S4/30/5
8、电压表(指针式):42L6-V/12/0.1
9、电流表(指针式):46L6-A/30/5
10、避雷器:HY5WS-17/50
11、微机保护器:KNR-800系列
PT柜
功能要求
1、带有有电压互感器的PT车
主要性能及技术指标
1、PT车
2、电压互感器:JDZ-380/380/100/220V
3、电压表(指针式):42L6-V/12/0.1
4、温湿度控制器:N2K-(TH) AC220V
5、加热器:JRD2-50W AC220V
高压出线柜
功能要求
1、真空断路器
2、中置小车式
3、可以进行各相电压转换操作
4、有三相电流、电压指示仪表
5、断路器板前操作
6、设备带有前后有隔离保护钢板
7、前后开有必要的观察窗
8、高压电压互感器(模拟)
9、高压电流互感器
10、具有五防、四遥功能
主要性能及技术指标
1、电流互感器:LZZBJ9-12/30/5
2、电压互感器:
3、真空断路器:
VS1-12/630A/25KA户内高压真空断路器
4、温湿度控制器:N2K-(TH) AC220V
5、带电显示器:DSN-10/Q
6、智能操控显示装置:YTK-9230
7、多功能电能表:DCE-S4/30/5
8、电压表(指针式):42L6-V/12/0.1
9、电流表(指针式):46L6-A/30/5
10、避雷器: 17/50
11、微机保护器:XNR-800系列
12、接地刀:JN15-12/31.5-210
安全防护材料与工具
功能要求
1、安全防护用品
2、安全防护用品
3、安全防护用品(正常的倒合闸、设备巡视、记录防护)
4~9、电气设备维护工具
主要性能及技术指标
1、安全防护用品应采用可在10KV环境下使用的合格产品。并能提供产品质量证明和企业资质证明。
主要项目
1、绝缘手套2副
2、绝缘靴2副
3、绝缘地毯20㎡
4、套筒扳手1套(17件套)
5、梅花扳手1套(8件套)
6、呆头扳手1套(8件套)
7、接地线(5M)
8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A)
9、电工常用工具
国标安全标志1套
供配电实训仿真
该系统包括母联柜、进线柜、电容补偿柜、照明出线柜、动力出线柜、变频出线柜六种柜体的原理分析,一次接线方案的分析和自测题。用FLASH动技术对六种柜体的元器件进行介绍、仿真。学生通过该系统的学习,可以了解低压供配电系统的相关知识以及对整个低压系统操作及维护;掌握低压供配电系统单母线分段接线方式的工作原理及操作;学习智能型断路器的安装与维护以保护参数的设置;学习一次及二次回路的接线等项目。须为正版软件。
供配电考核资源库
(1)智能化电气控制实训考核系统(智能实训与理论考核系统软件):
系统应包括M7120平面磨床电、Z3040型摇臂钻床、6140车床、起重机、镗床、万能外圆磨床八种电路仿真。每种电路都采用FLASH动画技术,可以对电路上的开关进行操作,可以在每种电路上进设置故障,继电器、电动机及其它元器件运动状态也可以表示出来。从而仿真的形象、逼真、易懂,所配备的教学考核系统和相关设备符合劳动和社会保障部职业技能鉴定的要求,并获得相关技能鉴定部门的推荐。提供证明文件,原件原色扫描件。
(2)配套国家、新疆省维修电工考核工作页
投标时要求提供设备满足的能力要求工作页,内容需包含以下项目:纵向包含工作内容、技能要求及相关知识等;横向包含工作前准备、装调与维修及培训与指导,其中装调与维修项包含不少于6项子项
供配电模拟保护装置(整个实训室共配置一套)
装置原理:整个装置实现DC to AC的转换,将直流低压转变为高频交流高压,采用PWM技术,利用PWM集成控制器,在内部设置误差放大器、调节器、振荡器、PWM发生器(死区控制)、低压保护回路及短路保护回路等
输入部分由3个信号组成:VIN、ENB及DIM。
主板提供DIM电压,将不同的DIM值反馈给PWM控制器反馈端,DIM值越小,装置输出的电流越大。
电动势启动回路:ENB为高电平时,输出高压去点亮Panel的背光灯灯管。 PWM控制器:参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。
直流变换:由MOS开关管和储能电感组成电压变换电路,输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作,使得直流电压对电感进行充放电,这样电感的另一端就能得到交流电压。
LC振荡及输出回路:保证灯管启动需要的1600V电压,并在灯管启动以后将电压降至800V。
输出电压反馈:当负载工作时,反馈采样电压,起到稳定装置电压输出的作用。
整体装置尺寸:600 mm *500 mm *1200mm
装置核心模块利用特斯拉线圈原理,将低压直流电压通过电路转换为高频高压交流电,输出高压脉冲高压电流。采用高低压分体式脉冲,输入电流2A(变化幅度0-150%),输出电压:输入电压:80000-100000倍 (高转换效率),模块尺寸:26*66mm,核心模块具有小体积、转换效率高等特点,整个装置运行后放出高强度电流,可模拟人体受到高压电触电情景,教学便利安全,实训效果好,培养学生操作高压电的安全保护意识并了解其相关原理。
⑴使用环境条件
①、周围空气温度不高于+40℃,不低于-5℃,在24小时内平均温度不高于+35℃。
②、相对湿度在高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度,如+20℃时为90%;
③、空气清洁,无腐蚀性及爆炸性气体,无导电及能破坏绝缘的尘埃;
④、无显著摇动和冲击振动的场合,垂直安装,倾斜度不应大于5度;
⑤、海拔高度不超过2000米;
⑥、成套设备适用于以下温度运输和储存;-25℃至+55℃。在短时间内(不超过24小时)不超过+70℃。
⑵主要技术参数
①、额定绝缘电压:直流660V
②、额定工作电压:交流380V
③、辅助电路额定工作电压:交流380V、220V
④、母线额定电流:100A
⑤、分支母线额定电流:10~16A;

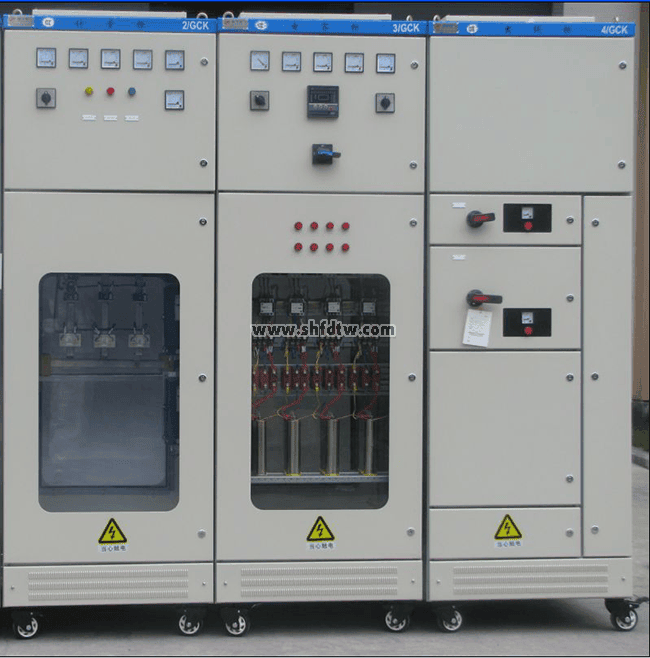

⑶结构特征
①、柜体由薄钢板冲压成形,采用标准化设计,结构零-件通用性强,机械强度高。
②、柜体上部为主母线室、前部为电器室、后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证使用安全。
③、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
④、机械联锁:GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启以保证安全。
⑤、受电开关、联络开关(多回路供电时)及GCK柜的抽屉都具有两个位置:接通位置及断开位置。
型号:TWDYD-A型
价格:95000.00

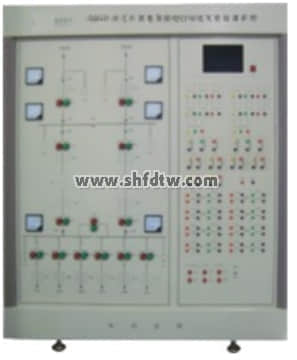

型号:TW-JGPD2
品名:工厂供配电实验培训系统
价格:87000.00

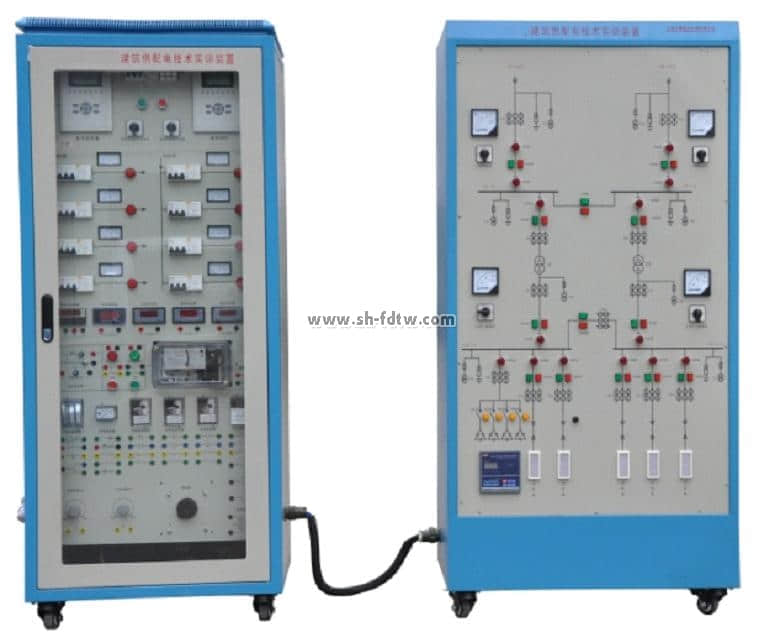

型号:TW-GDX04
品名:建筑供配电技术实训装置
价格:130000.00

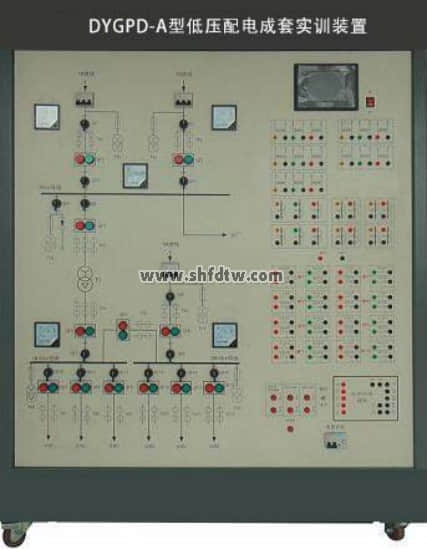

型号:DYGPD-A
