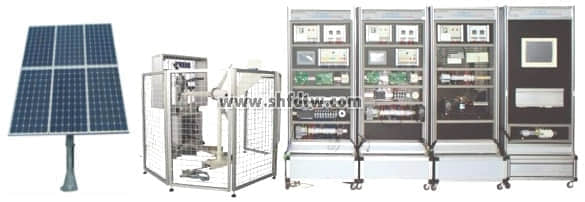

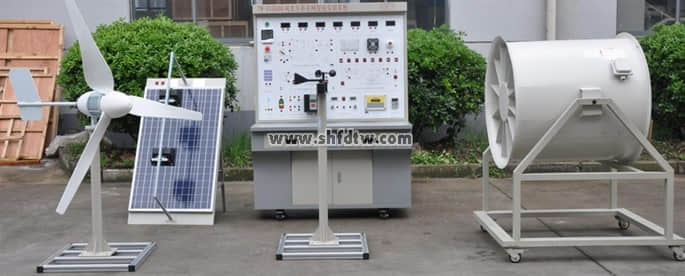

风光互补发电实训系统技术

设备全部采用工业标准电气设备进行安装生产，全部发电装置采用真实发电设备并且将风光电互补发电的核心原理呈现在实训台上，该设备既可以作为教师和学生科研开发的硬件平台，又可以用于培训从事风力发电与光伏发电工作的人员，主要演示太阳能发电的原理及组成机构，指导学生操作太阳能与风力发电的每一项执行过程。同时也展示了发电的应用效果，适合各大院校使用。

设备技术指标

1. 交流电源：380VAC±10% 50 Hz；

2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；

3.风电单元尺寸：1100*1000*1000

4.光伏单元尺寸：1200*769*1483

5. 实训台尺寸：1750*750*1750

6. 整机功耗：≤6.0 kW；

7. 安全保护措施：蓄电池过充、过放保护，蓄电池开路保护，负载过电压保护、，输出短路保护，安全性符合相关的国家标准。

设备功能主要部件参数

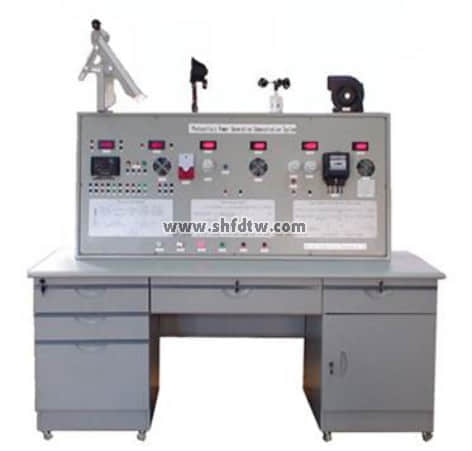

实训设备由实训屏（内置电源与各种接口）、实训桌、实训半实物、实训储物柜四大部分组成。实训台双层亚光密纹结构，表面经过喷塑处理，提高防锈、绝缘性能；实训屏底部电源箱的输出部分，输出外用电源为实训所用，电源箱的布局依次为电源保护装置、电源指示、控制装置、信号接口、电源输出；实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

实训储物柜与实训桌设为一体，采用标准结构和抽屉式，左侧有3层带锁抽屉，用于存放工具以及实训资料；储物柜右侧为双拉门式设计，抽屉与柜门上均设有黑色凹陷式拉手。

1.太阳能电池规格

尺寸：1460*670*35mm

Vmp（峰值电压）:18V

Imp（峰值电流）:7.22A

Voc（开路电压）:21.24V

Isc (短路电流)：7.94A

2、风机力发电机（1）

额定功率：300(W)

额定电压：12/24(V)

风轮直径：1.3(m)

启动风速：3(m/s)

额定风速：13(m/s)

安全风速：55(m/s)

发电机工作形式：永磁同步发电机

风叶旋转方向：顺时针

风叶数量：3（片）

3、模拟风洞模块

风量：32073 mз/h

风压：388Pa

转速：1450 r/min

功率：3.0kW

4、风光互补控制器规格

风光互补控制器采用PWM方式控制风机和太阳能电池对蓄电池进行限流限压充电，其强大的监控功能可以在实训的过程中的起到监控和保护作用。控制器根据日照强度、风力大小及负载的变化，不断对蓄电池组的工作状态进行切换和调节：一方面把调整后的电能直接送往直流或交流负载。另一方面把多余的电能送往蓄电池组存储。发电量不能满足负载需要时，控制器把蓄电池的电能送往负载，保证了整个系统工作的连续性和稳定性；保证发电系统的正常运行。

工作电压：12VAC

充电风机功率：300W

充电太阳能功率：150W

充电方式：PWM脉宽调制

过放保护电压 11V

过放恢复电压 12.6V

输出保护电压 16V

控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；

负载为100W以下的12V/24V直流负载，控制单元一通道为常开输出，另一通道为多类定时输出（光控开、光控关，定时开、定时关，）。

5、离网逆变电源

采用先进的IGBT（绝缘栅双极型晶体管）逆变器，使用IGBT的导通特性组合而成的全桥电路与PWM驱动组合成的闭环电路将蓄电池中的直流电变成标准的220v交流电，保证交流电负载设备的正常使用。同时还具有自动稳压功能，可改善风光互补发电系统的供电质量。

直流输入电压：10.8～16.8VDC

额定蔬出功率：300W

输出电压：220VAC

输出波形：纯正弦波

输出频率：50Hz

工作效率：85%

功率因数：>0.88

工作环境：温度-20℃～50℃

相对湿度：﹤90﹪（25℃）

保护功能：极性反接、短路、过热、过载保护

6、并网同步逆变电源

AC标准电压范围：  90V-140V/180V-260VAC

AC频率范围： 55Hz~63Hz/45Hz~53Hz

输出电流总谐波失真： THDIAC <5%

相 位 差： <1%

输出短路保护： 限流

7、测风系统模块

测量范围：风速：0～60m/s    风向：0～360°

精 度：±0.1m/s  ± 3°

工作电源：AC 220V±20%  50HZ， DC24V、12V、5V或其他供电。

记录间隔：  1分钟～240分钟连续可设置

内部存储：  4M bit

通讯接口：  RS-232/485/USB通讯

环境温度：   -40℃～50℃

转速传感器：0～5000 风力发电机转速检测显示（室内）

8、负载：

风扇：×1个，额定电压：12/24V，工作电流：0.25A，功率：3W

LED灯：额定电压：12V，工作电流：0.5A，功率：3W

蜂鸣器：×1个

马达：×1个，额定电压：12/24V，工作电流：0.25A，功率：3W

交流线性电阻负载：0～2.2KΩ 50W

直流模拟负载：12V/24V/LED灯

9、阀控式密封铅酸蓄电池

额定电压：12V

额定容量：100Ah

充电方法（恒压），循环︰最大充电电流为5.6A

10、监控软件

PC监控模块：监控主机、监控软件。

显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。

11、2KW风力发电机实训装置（2）

1）风力发电机装在8米高度，安全可靠，让学生通过控制柜可以观察真实风力发电运行充电情况，更真实的模拟现场环境，达到教学目的。

风力发电机参数：额定功率2KW参数

风轮直径：3.2M

叶片数量：3

启动风速：3M/S

工作风速3.0-20M/S

安全风速：40M/S

启动力矩：2N/M

最大功率：3KW

额定转速：380R/MIN

叶片材质：增强玻璃钢

工作电压：DC48V

发电机：交流永磁

停止方式：电磁+手动

风机独立杠重量高度：358KG/8M

2）风力发电机控制柜：

包含风机控制器，控制柜体，逆变器，仪表模块，蓄电池，刹车装置等。2KW风力发电机系统可同时与风光互补实训装置为蓄电池充电。已达到快速充满蓄电池的目的。所发电量，电压电流等参数均可在上位机中显示。

本设备可完成的实训项目

1. 风洞风速调节实训

2. 变频器调节实训

3. 风速检测实训

4. 风向检测实训

5. 实际风速与发电机转速关系实训

6. 风力发电机过转速实训

7. 发电机转速与输出电压关系实训

8. 发电机转速与输出电流关系实训

9. 太阳能光伏板能量转换实训

10. 环境对光伏转换影响检测实训

11. 蓄能装置接直流负载特性实训

12. 太阳能控制器对蓄电池的过充保护实训

13. 太阳能控制器对蓄电池的过放保护实训

14. 太阳光伏板接反保护实训

15. 离网型逆变器工作原理认知

16. 离网型逆变器接交流负载特性实训

17. 风光电同时对控制器充电检测实训

18. 直流负载实训

19. 交流负载实训

20. 传感器实训

本装置的配置

主要技术指标

风能发电机（1）

三叶片，风能利用系数0.32，额定输出电压12/24VDC，额定输出功率300W

2KW风力发电机实训装置（2）

风力发电机参数：额定功率2KW参数

风轮直径：3.2M

叶片数量：3

启动风速：3M/S

工作风速3.0-20M/S

安全风速：40M/S

启动力矩：2N/M

最大功率：3KW

额定转速：380R/MIN

叶片材质：增强玻璃钢

工作电压：DC48V

发电机：交流永磁

停止方式：电磁+手动

风机独立杠重量高度：358KG/8M

风速传感器

输入电压5V 电流值输出

风向传感器

输入电压5V 码盘结构输出

风洞单元

3KW

光伏组件部分

130W

负载单元

仪表单元

风光互补控制器

带有监控功能，蓄电池输入电压为

逆变单元

变频器

额定功率5.5KW 额定电压380VAC

蓄电池组100Ah

100AH

上位机软件

电脑

I5 4G内存

建筑电气CAD

基于GRX/ARX技术和自定义对象开发，双平台技术，可以在Autocad和Gstarcad平台上同时运行。软件运行平台支持移动终端平台，可以在IOS系统和安卓系统的手机、平板上运行。软件提供GRX、LISP/VLISP、VBA、SDS数据接口。照度计算，可以读取建筑设计软件绘制的建筑图，直接拾取房间名称和面积，包括窗体信息。实现房间信息零输入。批量修改、复制、删除功能，快速完成多个房间灯具、光源、照度要求的修改。计算结果可以返回到图中，也可以输出计算书。支持64位操作系统，软件支持64位操作系统，方便打开、编辑超大型图纸。注释性比例：具有对象、空间、视口的注释性比例和相关设置功能。调整空间和视口的注释比例，文字、标注、图块、填充等注释性对象的尺寸将自动调整，用户可以更快速地实现多比例地布图、出图。配套有基于同一CAD平台研发的电气CAD软件、节能CAD软件、给排水CAD软件、暖通CAD软件等系统模块，支持建筑、电气等多专业CAD软件的碰撞检测，

配套资料：提供电子版高清教学视频66讲，工程图纸案例一套。

•
