TW-GY310/II数字型管式反应器流动特性测定实验装置

探索流动奥秘：TW-GY310/II数字型管式反应器流动特性测定实验装置

在化工实验教学中，理解反应器内的流动特性是掌握工业反应过程的关键一步。

在化工实验教学中，理解反应器内的流动特性是掌握工业反应过程的关键一步。今天，我将为大家介绍一款在化工实训教学中十分重要的设备——TW-GY310/II数字型管式反应器流动特性测定实验装置。

通过这款装置，我们可以直观地观察和分析管式反应器中的流动行为，测定关键参数，为今后从事化工生产与研究打下坚实基础。

01 设备简介与教学意义

TW-GY310/II数字型管式反应器流动特性测定实验装置是专门为职业院校化工类专业学生设计的教学实训设备。

它通过脉冲法测定管式反应器内的停留时间分布，帮助学生理解连续均相管式循环反应器的返混特性，研究不同循环比下的返混程度，并计算多釜串联模型参数n。

在化工生产过程中，反应器内的流动状态直接影响反应效率和产品质量。这款装置将抽象的概念转化为可观察、可测量的实验现象，极大地促进了学生对化工原理的理解。

02 设备结构与技术特点

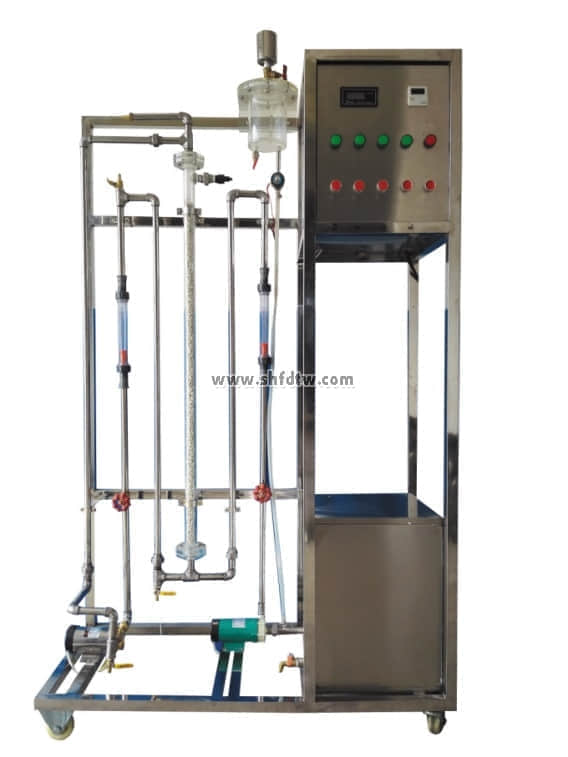

TW-GY310/II数字型管式反应器流动特性测定实验装置设计精巧，结构紧凑，整体采用不锈钢框架，外形尺寸通常为1200×500×1600mm（长×宽×高）。

设备底部装有移动脚轮，方便在实验室内部移动与定位。

该装置的核心部件包括：

管式反应器：直径φ35mm，长度1200mm，内部装填有拉西环填料（φ4mm），用于增加流体流动的复杂性，模拟工业反应条件。
流量测量系统：包括进水流量和循环流量测量，采用转子流量计或涡轮流量计，流量范围通常为6-60L/h和25-250L/h，覆盖了较宽的实验范围。
检测系统：数字电导率仪用于检测示踪剂（KCl溶液）浓度变化，从而确定流体在反应器内的停留时间分布。
循环系统：由不锈钢增压泵（功率90W）和管路组成，实现流体在反应器内的循环流动，循环比可调，从而模拟不同的返混条件。
控制系统：集成于控制屏，操作方便，部分高级型号还配备触摸屏和数据采集软件，可实现实验数据的自动化采集与处理。

03 实验原理与教学目标

在TW-GY310/II的实验教学中，我们主要采用脉冲法测定停留时间分布。

实验时，在系统入口处瞬间注入少量示踪剂（KCl溶液），同时在出口处检测示踪剂浓度随时间的变化关系。

由于电导率与示踪剂浓度成正比，通过测量电导率变化，我们可以得到物料在反应器内的停留时间分布曲线。

循环比R是这一实验中的重要概念，定义为循环流量与进料流量之比。

当R=0时，反应器接近平推流状态；当R增大时，返混程度增加；当R=∞时，反应器达到全混流状态。

通过这个实验，学生能够达成以下学习目标：

掌握停留时间分布的测定方法；
了解连续均相管式循环反应器的返混特性；
分析观察连续均相管式循环反应器的流动特征；
研究不同循环比下的返混程度，计算模型参数n。

04 实验步骤与操作方法

使用TW-GY310/II进行实验时，需遵循以下步骤：

第一步，接通电源，打开开关，预热电导率仪。
第二步，向水箱注入足够的水，先后打开进水泵与循环泵，使水充满全部管道。
第三步，调节流量计，控制管内循环水的流量达到实验测定需求。
第四步，通过电磁阀和三通阀控制切换示踪剂，注入5-10ml KCl溶液，同时开始记录出口处的电导率变化。
第五步，重复上述操作，改变循环比（通常选择3-5个不同的循环比），获取不同条件下的停留时间分布曲线。
第六步，实验结束后，依次关闭流量计、水泵、电导率仪等各部件，将水箱内的水排空，关闭电源。

05 数据处理与结果分析

实验完成后，学生需要处理收集到的数据，计算平均停留时间和方差，并求得无因次方差。

根据多釜串联模型，模型参数n与无因次方差存在明确的关系：n = 1/σθ²。

这一关系表明：

当n=1时，相当于全混流反应器；
当n→∞时，相当于平推流反应器；
在实际反应器中，n值介于两者之间，反映了反应器的实际返混程度。

通过绘制不同循环比下的停留时间分布曲线，并计算相应的模型参数n，学生可以直观地理解循环比对返混程度的影响规律。

06 教学应用与技能培养

TW-GY310/II数字型管式反应器流动特性测定实验装置在化工实训教学中具有广泛的应用价值。

它不仅可以用于基础的实验教学，还可以作为课程设计、毕业设计的重要平台，培养学生综合运用知识的能力。

在教学中，我们特别注重培养学生工程化理念。

该装置的工程化标识，包括设备位号、管路流向箭头及标识、阀门位号等，使学生能够在安全的实验操作环境中，学会工程化管路标识认知，为将来从事化工行业工作奠定基础。

通过这个实验，学生能够将理论知识与实践相结合，深化对反应工程基本原理的理解，同时掌握现代化工实验技能，提高数据处理和分析能力。

装置背后的工程思维比装置本身更值得关注。在化工生产过程中，反应器内的流动状态对反应结果有着决定性的影响。

通过TW-GY310/II实验装置的训练，学生们不仅学会了操作技能，更重要的是培养了分析和解决化工实际问题的能力。

这种能力将在他们未来的职业生涯中发挥长久的作用，无论是在化工生产现场还是在工艺优化过程中，对流动特性的深刻理解都将使他们受益无穷。
