TW-GY311固体小球对流传热系数测定实验装置
让传热学理论活起来：TW-GY311实验装置的教学应用探索
在化工原理实验教学中，有一款设备让抽象的对流传热系数变得直观可见，这就是TW-GY311固体小球对流传热系数测定实验装置。
作为职业院校化工专业的教师，我多年来一直致力于寻找理论与实践的最佳结合点。今天，我想与大家分享一款在教学过程中发挥巨大作用的实验设备——TW-GY311/II数字型固体小球对流传热系数测定实验装置。
这款装置不仅解决了传热学理论抽象难懂的教学难题，更培养了学生的工程思维和实践能力。下面，我将从教学角度为大家介绍这一设备的特色和价值。
01 教学价值：连接理论与工业实践
在化工原理课程中，对流传热系数的理解是教学重点，也是学生普遍反映的难点。TW-GY311装置通过四种传热形式的对比研究，成功将抽象理论转化为可视化的实验过程。
这一实验平台能够模拟多种实际工业过程，为学生未来从事化工生产、能源管理等工作打下坚实基础。
我常常告诉学生，工业中的传热过程往往是由固体内部的导热及流体与固体表面间的给热组合而成。而TW-GY311装置正是研究这一过程的理想平台。
通过测定不同环境与小钢球之间的对流传热系数，学生可以直观比较不同条件下的传热效果，培养工程分析能力。
02 装置组成：精密设计的教学平台

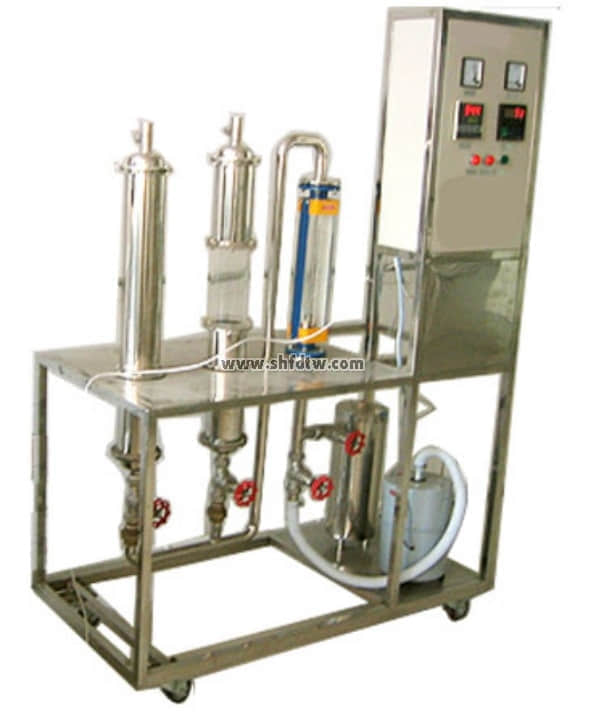

TW-GY311装置由多个部件精密构成，包括开关模块、转换模块、数显温控仪表、风机、管式电炉、玻璃砂粒床、转子流量计和不锈钢框架及控制屏。
数字型装置的测控系统则更加精密，包括涡街流量计、数字流量显示仪、K型热电偶、数字温度控制仪、风压传感器和数字压力控制仪等。
特别值得一提的是，该装置的技术参数充分考虑了教学需求：管式炉温可达0-600℃；空气流量范围为2.5-25m³/h；风机风压14KPa，功率750W。
这些参数覆盖了工业常见范围，使学生获得真实的工作体验。
03 工作原理：非定常态导热的生动展示
该装置的教学原理基于非稳态传热理论：先将小钢球在管式电炉中加热至一定温度，然后将其置于不同环境中（如自然对流、强制对流、流化床或固定床）。
通过记录钢球温度随时间的变化关系，学生可以最终计算出对流传热系数。整个过程涵盖了传热学、流体力学和测量技术等多学科知识。
在实验过程中，学生还能深入了解毕奥准数（Bi）的物理意义，这是判断能否采用集总热容法的关键准则。
04 实验设计：循序渐进的技能培养
在我的教学实践中，围绕TW-GY311装置设计了一系列循序渐进的实验项目。基础实验包括固体小球在自然对流和强制对流环境下的传热系数测定。
进阶实验则涉及流化床和固定床中的传热特性研究。这些实验不仅能验证理论知识，更能培养学生的工程思维和实验技能。
实验教学通常分为三个环节：实验预习、实际操作和数据分析。
在预习阶段，学生学习传热学理论基础；在实验操作中，他们亲自调节参数、记录数据；在数据分析阶段，他们利用专业软件处理数据，得出传热系数，并完成实验报告。
05 技术特色：数字化测控的教学优势
TW-GY311/II数字型实验装置的数字化测控系统实现了高精度测量，模拟模块高达16位分辨率，内建RS485通讯模式。
该系统可以采集温度、流量、压力等模拟量信号，大大提高了实验数据的准确性。
装置还配备了专业的数据采集软件和在线工业组态软件，使学生能够熟悉工业现场常用的监控系统，增强就业竞争力。
安全性能是教学设备的重要指标。该装置采用防干烧自动控制系统，确保了实验过程的安全可靠。
此外，其外形为可移动式设计，带3寸双刹车轮，方便实验室布局调整。
06 教学成果：从知识到能力的转化
通过操作TW-GY311装置，学生获得的不仅是知识，更是一种工程思维方式。
当他们能够将实验数据与理论模型相互印证，当他们能够分析不同流态对传热效果的影响，他们就已经开始向合格的工程技术人员转变了。
我亲眼见证了许多学生通过这个实验，对传热学的理解从模糊到清晰，从理论到实践的跨越。这种成长，正是我们职业教育工作者最大的欣慰。
在我多年的教学生涯中，见证了一批批学生通过操作这样的实验设备，眼中闪烁出对知识领悟的光芒。TW-GY311装置不仅仅是一台教学仪器，更是连接理论与实践的桥梁。
当学生们围在装置旁，认真记录数据、热烈讨论现象背后的物理意义时，我知道，他们正在成长为具有工程思维的专业人才。这，正是我们职业教育的使命所在。
