TW-Z73平面及空间机构创意组合及测试分析实验台

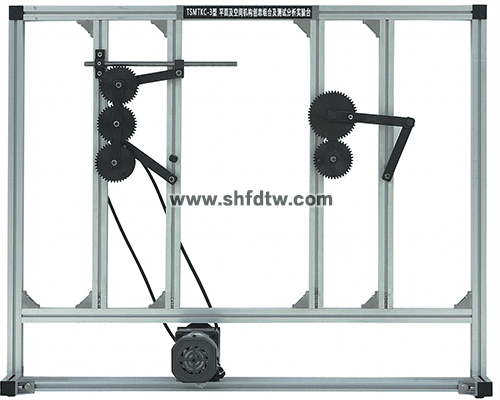

平面机构创意组合测试分析实验台 平面空间机构实训装置 平面及空间机构创意组合及测试分析实验台(图1)

 配置及技术性能

1.实验台

主要由台架、电机、皮带、带轮、齿轮、凸轮、槽轮、拨盘、构件及各种高副、低副、回转副、移动副等组成,可组成多种机构运动模式。集平面机构设计、拼装、测试及性能分析于一体,培养学生综合设计、创新、工程实践、分析问题和解决问题的能力。

2.输入电源:单相三线 AC220V±10% 50Hz。

3.交流减速电机3台:功率90W,减速比1:120,转速范围0~15r/min。

4.直线式齿轮减速电机1台:功率90W,工作行程 L=500,输出速度10mm/s。

5.带测试功能的电源控制箱1个:内置交流减速电机调速器、智能仪表、数据传输功能,给电机提供可调电源和仪表显示及数据处理传输等。

(1)智能型转速显示仪1套:供电电源:AC/DC 100-250V;输入信号频率:0Hz-50kHz(占空比1:1时);输入信号:L≦2V、H≧4V、脉冲宽度≧20uS(50kCPS);输出相应时间:计数到达与继电器输出之间的时间≦6mS;通讯接口标准串口RS-232/485双向接口。

(2)智能型角度显示仪1套:采用LCD液晶显示屏,2排数字显示;供电电源:AC/DC 100-250V;输入信号频率:0Hz-50kHz(占空比1:1时);输入信号:L≦2V、H≧4V、脉冲宽度≧20uS(50kCPS);输出相应时间:计数到达与继电器输出之间的时间≦6mS;通讯接口标准串口RS-232/485双向接口。

(3)智能直线位移仪显示仪1套:输入方式:mV信号、标准变送信号或频率信号;测量精度:0.1%;采样速度有慢速和快速两种形式;通讯接口标准串口RS-232/485双向接口、多机地址范围0-99;电源220VAC或24DC可选。

6.电源控制箱2个:内置交流减速电机调速器,给电机提供可调电源。

7.直线电机控制箱1个:给直线式齿轮减速电机提供工作电源,控制直线电机的往复运动。

8.测试传感器

(1)光电编码器:脉冲数2500脉冲/转  2个;

(2)直线位移传感器:输出电压0~5V;行程200mm,1个。

9.皮带传动:皮带轮 4个;皮带 O型 2根。

10.工作台架:采用单面4台/套结构设计,结构紧凑、美观大方。

11.实验构件

部分构件长度及滑块偏心距可进行调节,分析该参数改变对机构运动特性的影响。

12.计算机测试分析软件

界面清晰、功能强大,具有机构的运动演示与参数设置、数据采集、测试分析、保存并打印实验数据等功能。可测量机构运动六项参数(位移、速度、加速度、角位移、角速度、角加速度)的实时变化曲线,各曲线坐标值可任意设置,并可做出以上参数的仿真曲线进行分析、比较。

13.配件1套:主要包含内六角扳手、小活动扳手、卷尺、小十字螺丝刀、皮带、实验指导书等。

14.零件存放盒1套:分类存放各种机械零部件;做实验时,将零件存放盒放置在实验桌上,根据实验要求选择对应的零件;实验完毕后,可以将零件存放盒放入实验桌的柜子内;便于学生实验操作和教师对实验设备的管理。

您只要致电:021-55884001(袁经理)

我们可以解答  平面及空间机构创意组合及测试分析实验台  的相关疑问!

我们可以帮您推荐符合您要求的  平面及空间机构创意组合及测试分析实验台 平面机构创意组合实训装置 平面空间机构实验台  相关产品!

找不到所需产品?请点击  产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-88-3106-1.html

实验项目

1.典型平面机构搭接实训

(1)摆动从动杆凸轮机构

(2)四槽槽轮机构

(3)八槽槽轮机构

(4)齿轮-对心曲柄滑块机构

(5)齿轮-偏置曲柄滑块机构

(6)齿轮-曲柄摇杆机构

(7)齿轮-连杆组合机构(一)

(8)齿轮-连杆组合机构(二)

(9)曲柄摆块机构

(10)曲柄摆动导杆滑块机构

(11)曲柄滑块机构应用

(12)曲柄增力机构

(13)凸轮组合机构(一)

(14)凸轮组合机构(二)

(15)自动车床送料机构

(16)实现给定几何曲线四杆机构

(17)正切机构

(18)转动导杆机构

(19)双曲柄机构

(20)摆动导杆-双摇杆机构

(21)筛料机构

(22)曲柄摆杆机构

(23)曲柄滑块机构

(24)摇筛机构

(25)曲柄摆块-齿轮齿条机构

(26)摆动导杆-对心滑块机构

(27)摆动导杆-偏置滑块机构

(28)正弦机构

(29)等加速-等减速运动凸轮机构

(30)简谐运动凸轮机构

(31)齿轮-齿轮齿条机构

2.典型空间机构搭接实训

(1)圆锥齿轮传动

(2)螺旋齿轮传动

(3)链传动

(4)圆锥齿轮-槽轮机构

(5)球面槽轮机构

(6)萨勒特(SARRUT)机构

(7)RSSR空间曲柄摇杆机构

(8)RCCR联轴器

(9)RCRC揉面机构

(10)叠加机构
