TWXNY-E505新能源纯电动车身电气系统

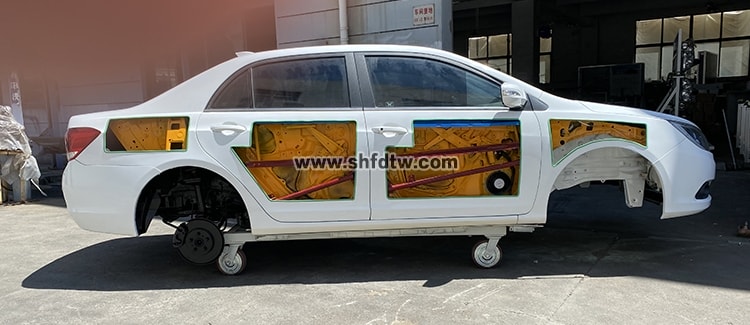

纯电动汽车车身电气系统教学实训台 电动汽车整车电气系统实训台 新能源汽车电器系统(图1)

功能特点

1.保留车壳与车身电器低压系统各部件,保留电气连接方式与原车功能,可实现线束与电器插拔拆卸训练,仿真真车情境低压电器系统检测与维修。

2.DC12V电源由交流开关电源盒提供,车身电器低压系统正常工作。

3.设备由原车解剖的车身平台(对半解剖,外露前后车窗结构,前后悬架结构)和教学板组成,车身车壳安装原车零部件,底部安装4个脚轮,移动灵活,脚轮带自锁装置。

4.车身安装有真实可运行的原车车身电器低压系统(包括灯光、中控门锁、电动车窗、电动后视镜、音响等),展示车身电器低压系统的结构与原理、动态演示车身电器低压系统工作过程。

5.安装有诊断座接口,可连接专用或通用型汽车解码器,对电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

6.移动教学台面板采用4mm厚铝塑板,立式安装面板UV平板喷绘打印有彩色完整标准系统图板;学员可直观对照图板和实物,认识和分析系统的工作原理。

7.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。

8.安装有故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见故障的设置及考核故障点24个。

9.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

10.配套实训(实验)指导书等教学资料,包含工作原理、实训项目、故障设置及分析等要点说明。

11.安装安全保护装置:急停开关、机械式电源总开关、转动部位防护保护罩警告提示。

您只要致电:021-55884001(袁经理)

我们可以解答  新能源纯电动车身电气系统  的相关疑问!

我们可以帮您推荐符合您要求的  车身电气系统训练台 新能源纯电动车身电气系统 车身电气实训装置 全车电器系统实训台  相关产品!

找不到所需产品?请点击  产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-116-3064-1.html

三.技术规格

1.外形尺寸(mm):2040×650×1800mm(长×宽×高)

2.面板外形尺寸(mm):1988×1220mm(长*宽)

3.移动脚轮:100*60mm

4.工作温度:-40℃~+50℃

5.工作电源:DC12V

6.输入电源:AC220V±10%50Hz

四.实训(实验)项目

1.全车低压电器系统(包括灯光、中控门锁、电动车窗、电动后视镜、音响等)检测故障诊断实训。

2.纯电动汽车全车电器系统(低压电器系统)理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断。

五.基本配置

(比亚迪e5 EV450纯电动汽车)车身电脑、手刹开关、座椅、牌照灯、阅读灯、带移动脚轮钢制底座的汽车车壳总成(局部解剖)左前车窗电机、右前车窗电机、左后车窗电机、右后车窗电机、左前锁块、右前锁块、右后锁块、左后锁块、电源总开关、保险丝盒、车窗组合开关、中控锁开关、组合开关、左右前大灯总成、左右前雾灯、左右转向灯、左右组合尾灯、牌照灯、灯光开关、倒车灯开关、危险灯开关、刹车开关、雨刮总成、雨刮开关、雨刮继电器、洗涤电机、喇叭、喇叭开关、电动后视镜与开关、音响与导航总成、音响扬声器(6寸200W)、DC12开关电源、点火开关、一体化全铝合金型材搭建的移动台架(2040×650×1800mm (带自锁脚轮装置,带安装检测端子的原理面板,面板1988×1220mm)、故障设置和考核系统、设备操作说明书。
