电工电子技术实训考核装置 电工电子实训设备 高性能电工电子技术实训考核装置

所属栏目:业内资讯 点击数量:9132

TWWK-08C 网孔型高级维修电工实训考核装置
一、概述
该装置主要由实训桌、网孔板、实训元器件(也可自购)组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场,能完成电工基础电路,电机控制线路,照明配电的模拟操作,PLC可编程综合应用线路,电子技术应用电路的综合实训,通过一系列项目实训培养学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

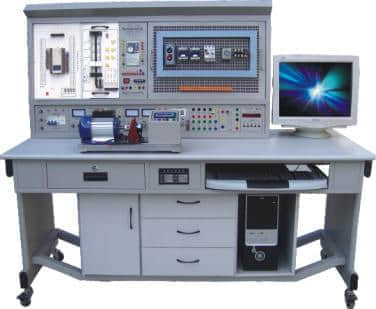

电工电子技术实训考核装置 电工电子实训设备 高性能电工电子技术实训考核装置(图1)

您只要致电:021-55884001(袁经理)

我们可以解答 网孔型高级维修电工实训考核装置 的相关疑问!

我们可以帮您推荐符合您要求的 网孔型高级维修电工,维修电工实训考核装置 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-48-214-1.html



实验台:

1采用铝合金框架,立柱规格≥10*5CM,梯形形状设计,中间设有卡槽用于安装装饰条;下部支撑型材≥7*4CM,梯形形状设计,端头采用专用圆弧型ABS材质注塑成型;实验台底下设有方便移动的万向轮,在不需要移动时可自由调节脚垫进行固定。

2上方设有LED照明灯,照明灯采用。中间设有专用型材设计的横梁,可以挂放配套的铝合金结构的实验模块。

3桌面为防火、防水、耐磨高密度防火板,四周弧形设计,采用PU封边工艺有效防止水及空气进入造成板材膨胀开裂,造型美观大方,坚固耐用,具有耐磨、耐刻刮、耐高温、耐冲击、易清洁、防火、防水、防酸碱等优点。

4实验桌下方设有钢制柜子,静电喷塑烤漆工艺,不少于两种颜色搭配,柜子前部边角采用弧形设计,两边设有2个柜子,用于存放实验模块或计算机主机等,中间设有三个抽屉,用于存放实验工具导线实验指导书等。


电源控制屏

采用铝合金框架,表面氧化处理,前部上下设有滑槽,用于挂放实验功能模块;实验台内侧设有多组多功能电源插座,用于功能模块供电。实验台整体外表采用无槽设计,整体表面没有凹槽,不需采用塑料条盖板,防止灰尘掉入,表面无任何螺丝安装孔眼及任何孔塞,整体实用美观大方。



三相四线总电源模块

1.尺寸:300*300*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,并采用≧4种颜色字符线条彩色印刷,色泽美观并经久耐磨不掉色。

4.设有三相四线漏电保护器、4个保险丝座、4个指示灯、三只指针式仪表指示电压;

5.三相四线调压器0-450V/1.5kw连续可调,0-450V可调/380V市电输出,输入输出显示由组合开关进行切换;

6.电源输出经继电器由启动停止按钮控制输出;设有急停按钮;安全插座输出端口。



双组数控稳压源

1.尺寸:150*300*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,并采用≧4种颜色字符线条彩色印刷,色泽美观并经久耐磨不掉色。

4.双路0-30V/3A连续可调;触摸轻触按键旋转编码器控制,最上分辨率0.01V;自动换档;电压、电流显示;具有过载保护和自动恢复功能。

5.可作为恒流源输出,输出范围0-3A,最小分辨率0.001A;

6.具有通讯功能,可与上位机进行数据通讯;

7.设有电源开关带指示灯;设有保险丝座;



恒流源/函数信号发生器模块

1.尺寸:150*300*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,并采用≧4种颜色字符线条彩色印刷,色泽美观并经久耐磨不掉色。

4.恒流源:0-200mA输出,电流粗调/电流细调旋钮;数字电源表指示;

5.信号源:

5.1输出波形:正弦、方波、三角波、锯齿波;

5.2.输出幅度:0.5~8Vp-p(空载)

5.3.输出阻抗:50Ω±10%

5.4.频率范围 0-2MHz

5.5.分辨率 0.01Hz

5.6.具体扫频功能;

5.7.频率计功能:测频范围1Hz-10MHz

输入幅度0.5Vp-p-20Vp-p;

5.8.显示方式:液晶显示;

5.9.存储和调入功能:10组;

5.10.具有通讯功能;

6.设有电源开关带指示,保险丝座;



常用交流电源模块

1.尺寸:150*300*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,并采用≧4种颜色字符线条彩色印刷,色泽美观并经久耐磨不掉色。

4.交流0、3V、6V、9V、12V、15V、18V、24V、36V/1.5A输出,并可通过不同的连接方法,输出双6V、双9V、双12V、双18V等;电流表显示;

5.设有电源开关带指示灯;设有保险丝座;



市电插座模块

1.尺寸:150*300*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,色泽美观并经久耐磨不掉色。

4.多功能市电插座3组。

5.设有电源开关带指示,保险丝座;



电工实验挂箱一

1.尺寸:300*500*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接,安装有铝合金拉手。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,色泽美观并经久耐磨不掉色。

4.设有RC串并联选频网络实验电路、戴维南定理/诺顿定理实验电路、RLC串联谐振实验电路、基尔霍夫/叠加定理实验电路、一阶二阶实验电路、双口网络、互易定理实验电路。挂箱面板正面印有原理图及符号,反面焊有相应元器件,使用方便、直观、可靠。

尺寸:300*485mm



电工实验挂箱二

1.尺寸:300*500*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接,安装有铝合金拉手。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,色泽美观并经久耐磨不掉色。

4.设有VCVS、VCCS、CCVS、CCCS受控源实验电路、回转器实验电路、负阻抗变换器实验电路。

电阻:30/5W、51/5W、200/5W、300/5W、510/5W、600/5W、1K/2W、2K/2W、10K/2W、20K/2W、51K/2W、200K/2W

电容:0.1uf/50V、1uf/50V

二极管:2AP9、2CP15

稳压二极管:5.1V/1W

电感:10mH

挂箱面板正面印有原理图及符号,反面焊有相应元器件,使用方便、直观、可靠。

尺寸:300*485mm



电工实验挂箱三

1.尺寸:300*500*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接,安装有铝合金拉手。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,色泽美观并经久耐磨不掉色。

4.设有灯组(9个15W彩灯)实验电路、电容组(1uf/450V、2.2uf/450V、4.7/450V各4只)、电子式单相电度表、DC12V/0.1A白炽灯、启辉器、镇流器、变压器(AC220V/AC36V)

挂箱面板正面印有原理图及符号,反面焊有相应元器件,使用方便、直观、可靠。

尺寸:300*485mm



元件箱

1.尺寸:150*500*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接,安装有铝合金拉手。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,色泽美观并经久耐磨不掉色。

4.设有实验所需的电位器470/2W、1K/2W、10K/2W、100K/2W和一个0-99999.9欧/2W的电阻箱。

尺寸:150*485mm



受控源、回转器挂箱

1.尺寸:150*500*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接,安装有铝合金拉手。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,色泽美观并经久耐磨不掉色。

4.设有仪表量程扩展用小量程电压表和电流表

设有互感实验电路(大小互感线圈各一个、50uA检流计一个)、电流互感器一个、电压互感器一个。

尺寸:300*485mm



互感实验挂箱

1.尺寸:150*500*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接,安装有铝合金拉手。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,色泽美观并经久耐磨不掉色。

4.电路状态轨迹的观测实验电路、最大功率传输条件测定实验电路、电压源与电流源的等效变换、RC双T选频网络实验电路

挂箱面板正面印有原理图及符号,反面焊有相应元器件,使用方便、直观、可靠。

尺寸:150*485mm



日光灯挂箱

1.尺寸:150*500*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接,安装有铝合金拉手。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,色泽美观并经久耐磨不掉色。

4.透明有机玻璃面板,可以看到日光灯结构,且不影响实验光照。尺寸:150*485mm



模拟基础实验挂箱

1.尺寸:300*500*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接,安装有铝合金拉手。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,色泽美观并经久耐磨不掉色。

4.设有双组直流小信号源、配备单管、多级放大电路、场效应管放大电路、差动放大电路、晶闸管实验电路、集成功放实验电路、分立功放实验电路、整流滤波电路、集成稳压电路、运算放大器电路及电阻、电容、1K(多圈精密)/10K(多圈精密)/47K/100K电位器等分立元件。

挂箱面板正面印有原理图及符号,反面焊有相应元器件,使用方便、直观、可靠。



数电基础实验挂箱

1.尺寸:300*500*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接,安装有铝合金拉手。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,色泽美观并经久耐磨不掉色。

4.六位译码显示、共阴/共阳独立数码、四位拔码开关、喇叭、14P圆脚座6只、16P圆脚座6只、8P圆脚座4只、40P紧锁插座1只、单次正负脉冲双组、八位逻辑输出/输入、扩展用电阻/电容/二极管/三极管接口



综合实验挂箱

1.尺寸:300*500*150mm;

2.采用专用铝合金型材设计,氧化工艺,侧面安装专用塑料专用连接件件连接,安装有铝合金拉手。

3.面板采用环氧树脂板材质,表面采用烤漆工艺,色泽美观并经久耐磨不掉色。

4.两个计数器/定时器(可级联)、彩灯显示、音频灯、调速流水灯、电子门铃、四路抢答器、红外洗手器、呼吸灯、秒脉冲发生器、拍手灯、变音警笛、幸运转盘、三人表决器、声光控感应延时开关电路、喇叭、扩展用电阻接口
