TW-X18 数字电路实验箱

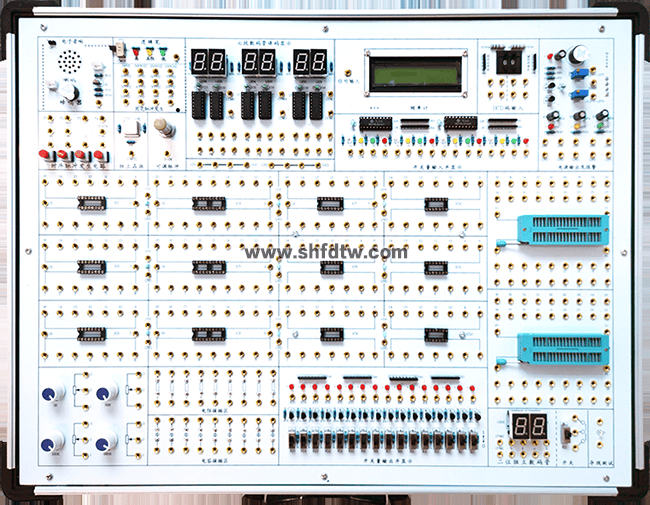

数字电路实验箱 数字电路教学实验箱 数字模拟电路实验箱 数字电子技术实验箱 实验箱 数电实验箱 教学实验箱(图1)

实验箱由铝木合金箱体、高性能稳压电源、常用信号源和实验电路区组成。其中实验电路区采用全开放模式,可根据需求灵活配置实验电路,以满足不同层次学生的教学实验要求。

您只要致电:021-55884001(袁经理)

我们可以解答 数字电路实验箱 的相关疑问!

我们可以帮您推荐符合您要求的 数字电路实验箱 教学实验箱 数字型试验箱 数电原理实验箱 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-38-2884-1.html

(1)保护箱

高强度铝合金保护箱,外形尺寸不小于430mm×320mm×130mm,造型美观大方。

(2)实验板

a.母板需要2mm-4mm厚印制线路板制成,正面需印有元器件图形符号及相应的连线,反面需印刷线路,并焊好相关的元器件;

b.母板上需有若干个高可靠的圆脚集成块插座(8P、14P、16P、20P、24P、28P及40P等)及100根以上高可靠的镀银长紫铜管,供插电阻、电容、电位器和三极管等。母板上固定器件需有继电器、蜂鸣器、多圈电位器、电容器、按钮开关以及晶振等。还需设有400个以上高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点,实验接线时,只要拿锁紧插头线相互连接即可;

c.母板上需有可装、卸固定线路实验小板的插座四只,可采用固定的线路灵活组合相关的实验。

(3)直流电源

+5V/2A一组、±12V/0.7A一组、1.5~9V(或任意值)可调一组,每路设置保险丝一个,每路均带有短路保护和反向保护电路,其中+5V电源有过压保护、欠压保护和短路报警和自动关断功能,确保实验电路元件和人身安全。

(4)脉冲信号源

提供二组正负单脉冲发生电路,带电平指示,1HZ~1KHZ连续可调时钟电路,1HZ~1MHZ固定脉冲分9路输出,其中1HZ带指示灯显示。。

(5)三态逻辑笔及逻辑指示

高电平为红色发光管亮,低电平为绿色发光管亮,高阻态或电平处于不高不低的电平值时黄色发光管亮;18位红色LED电平指示;18位逻辑开关;6位七段LED共阳数码显示器,自带BCD码译码电路;2位独立数码管,可装共阳或共阴数码管。2组BCD码拨盘开关输出电路,输出端带保护功能.

实验项目

基础实验

1. 晶体管开关特性、限幅器与钳位器

2. TTL集成逻辑门的逻辑功能与参数测试

3. CMOS集成逻辑门的逻辑功能与参数测试

4. 集成逻辑电路的连接和驱动

5. 组合逻辑电路的设计与测试

6. 译码器及其应用

7. 数据选择器及其应用

8. 触发器及其应用

9. 计数器及其应用

10. 移位寄存器及其应用

11. 脉冲分配器及其应用

12. 使用门电路产生脉冲信号——自激多谐振荡器

13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路

14. 555时基电路及其应用

综合实验(需另配器件)

15. D/A、A/D转换器

16. 智力竞赛抢答装置

17. 电子秒表

18. 三位半直流数字电压表

19. 数字频率计

20. 拔河游戏机
