TW-X63 DSP实验系统
一、系统概述
数字信号处理是大学本科计算机及电子信息类专业的一门重要技术基础课。从课程的内容来看，它的工程性、技术性和实践性都很强。“DSP实验系统”应用在系统编程技术开展实践教学，能够完成“数字信号处理”、“数字信号处理器原理与应用”、“电子系统综合设计”等课程的实验。
“DSP实验系统”在实践教学中的应用，对提高学生的动手能力、提高学生对数字信号处理原理的理解、提高学生的DSP系统综合设计能力都有很大帮助。实验系统所提供的极其丰富的功能单元电路以及高度灵活的可搭接性, 使其完全能够完成具有复杂性和创造性的综合性实验。
您只要致电：021-55884001（袁经理）
我们可以解答 DSP实验系统 的相关疑问！
我们可以帮您推荐符合您要求的 DSP实验系统，DSP数字信号处理实验箱，DSP系统实验箱 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-38-2567-1.html
基本组成

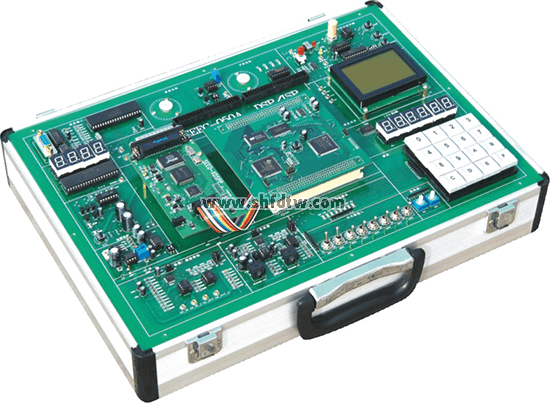

1. 实验箱长宽高:370*250*140mm，板厚不小于2mm。实验/开发系统主体由核心板DSP2407控制板、DSP2812控制板、DSP28335控制板、液晶显示、电机控制等单元的主面板组成，配备DSP仿真器，用于DSP程序的仿真、开发及烧录
2. 硬件资源包括：TMS320LF2407A芯片，TMS320F2812芯片，TMS320F28335芯片，外部ROM，各种标准接口（SCI、SPI、JTAG、CAN等），液晶显示模块，USB芯片，CPLD芯片，日历时钟芯片，EEPROM芯片，捕获脉冲产生单元，光码信号处理单元，操作键盘，发光二极管，数码管，电源，电机控制单元，电机驱动芯片，三相逆变桥以及与实验配套的电机（24V直流有刷电机、24V直流无刷电机、24V三相异步电机）等。
3. 配套软件平台：可从包含超过20,000个制造商模型的大的存储库中选取元件。（可创建新的元件，投标时需带样品进行演示）单片机包含AVR，PIC，8051三大组群。可在软件中下载程序到单片机中运行。可在3D仿真界面下，对外围模组控制。（如通过指拨开关调节，可以观看LED顺序变化）包含网络分析，傅立叶分析等超过20种不同的分析模式。电气规则检查（ERC）分级设计，拥有配套的硬件LabII支持，带S-参数模型的RF元件，带参数设计的微波传输带元件，为Spice和S参数用的扩展了的存储库管理器，含万用表,示波器,信号发生器,信号分析器等7种高科技的虚拟设备，Spice存储管理器（向Spice存储库追加更多的模型或创建你自己的Spice存储库），参数提取器（从测量或目录数据帧中创建元件模型）实时测试与测量，通过注释，符号分析获得的表达式，波特图，牛克斯图，极和零点，瞬时响应，数字波形，以及使用线性或对数尺度获得的其他数据制作电路图表的优秀的报表和说明，单片机 MCU，SPICE&ASM Code Co-Simulation；MCU模块具有编程、下载、除错、单步、中断等功能；硬件描述语言 VHDLSPICE&VHDL Co-Simulation；VHDL模块具备编程、单步、多步波形仿真功能；编程后VHDL语言可下载于实际的FPGA或CPLD芯片中； PCB版图设计，接收任何SPICE,Netlist档案转换；自动布线功能；3D PCB显示，用户确实掌握元件的分布；具备3D PCB仿真功能；具备GBR等同种格式输出；
二、 要求完成的实验项目
1. 常用指令实验
2. DSP存储器实验
3. 看门狗实验
4. 定时器实验
5. 中断实验
6. A/D转换实验
7. D/A转换实验
8. EEPROM实验
9. SPI实验
10. 数码管显示实验
11. 液晶显示实验
12. 捕获实验
13. I/O输入输出实验
14. PWM波输出实验
15. 日历时钟实验
16. SCI通信实验
17. CAN通信实验
18. USB通信实验
19. FLASH烧录实验
20. 直流有刷电机的脉宽调速实验（C语言版）
21. 直流无刷电机的脉宽调速实验（C语言版）
22. 正弦波调制（SPWM）变频调速实验（C语言版）
23. 马鞍波调制（VVPWM）变频调速实验（C语言版）
24. 空间矢量调制（SVPWM）变频调速实验（C语言版）
25. 正弦波调制（SPWM）变频调速实验（Matlab/Simulink版，针对2812处理器）
26. 马鞍波调制（VVPWM）变频调速实验（Matlab/Simulink版，针对2812处理器）
空间矢量调制（SVPWM）变频调速实验（Matlab/Simulink版，针对2812处理器）
