TWW-QG05磁面导轨绘图桌

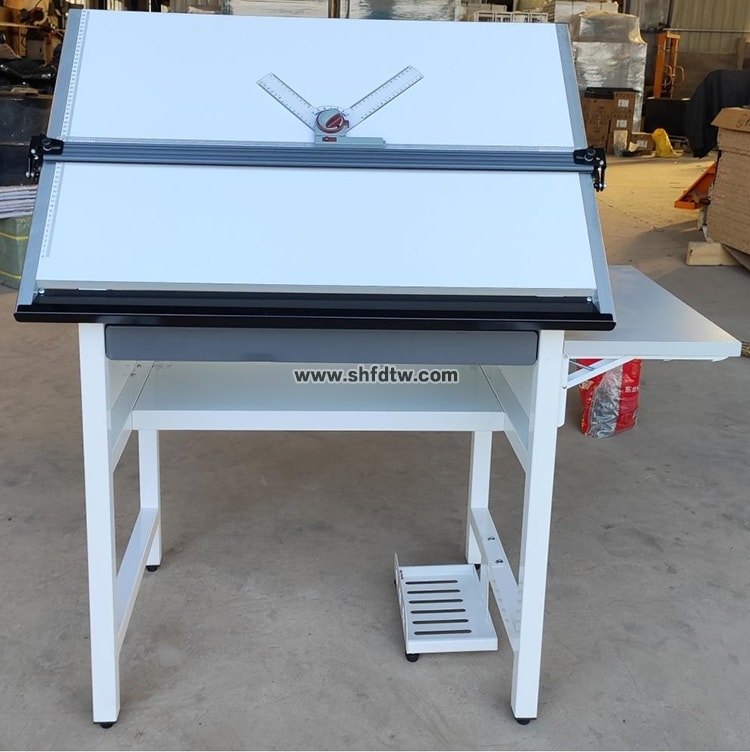

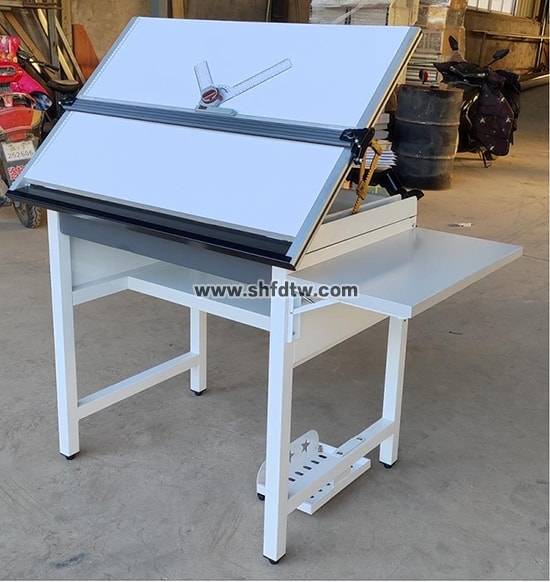

磁面导轨绘图桌 制图桌 绘图桌 工程制图桌(图1)

规格(600mmx900mm),板厚18mm,桌面高800mm;

1、铝合金磁面绘图板

(1)铝合金磁面绘图板由磁面绘图板及压纸条、铝金导轨及自润滑滑轮组、锁紧组件、调节支架、铝合金亚力克复合直尺、角度调整旋钮,铝合金笔槽等组成。

(2)绘图板基板材质为E0级国际通用刨花板,正面敷以白色磁性PVC塑胶板面,背面以太白色0.35mm通用PVC器膜,四周采用1mm白色塑料条封边,检图板正面配以不锈钢压纸条,在板面上可绘制不同规格的图纸。

(3)两侧安装轻型铝合金导轨,铝合金导轨内均安装有自润滑滑轮组并以柔性不锈钢丝相连接,铝合金导轨两端安装有封盖,右侧滑轮组设置一个功能旋钮,松开后可以使直尺倾料土20°,以绘制一些特殊斜线。

(4)两侧滑轮组之间有铝合金亚力克复合直尺相连,直尺可上下移动,还具有自动浮起功能,绘图时轻压直尺,使其紧贴纸面,可精准给图,松开后,自动浮起 1-2mm,使直尺在移动时不会将铅笔屑或墨水带至其他部位,保持图面整洁。

(5)左例滑轮组设置一个领定旋钮,可以使直尺锁定于图板的任意位置。(6)直尺在板面上移动润滑自如,非常流畅,手感舒适。

(7)图板下侧设置有一个铝合金笔槽,用于临时放置在绘图过程中需要调换的绘图笔等工具。

您只要致电:021-55884001(袁经理)

我们可以解答  磁面导轨绘图桌  的相关疑问!

我们可以帮您推荐符合您要求的  磁面导轨绘图桌 制图桌 绘图桌 工程制图桌  相关产品!

找不到所需产品?请点击  产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-32-3188-1.html

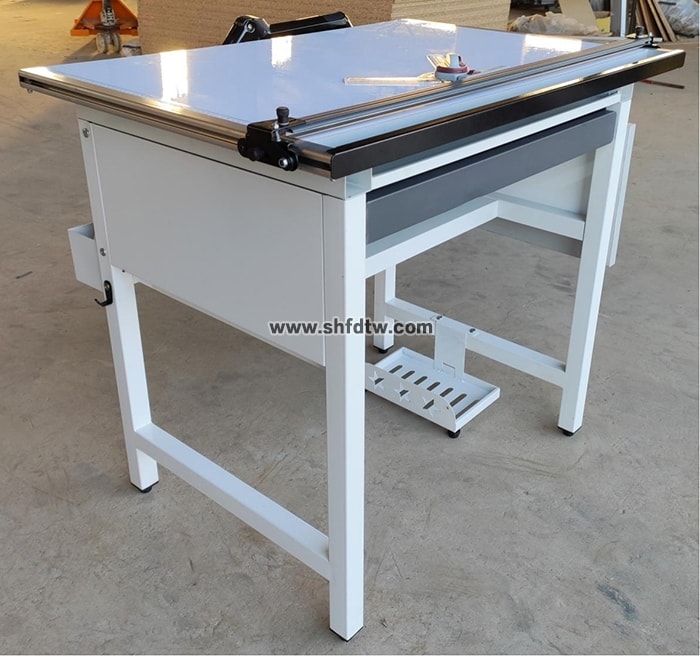

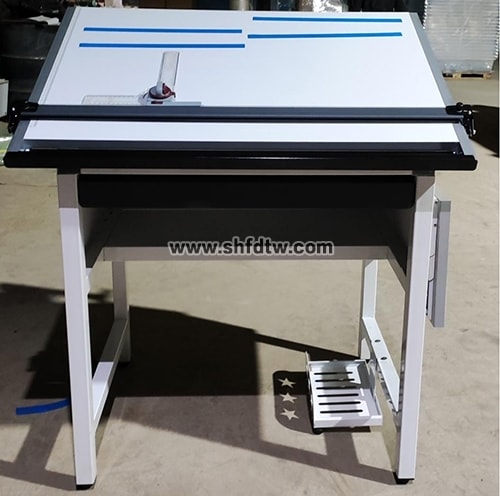

磁面导轨绘图桌 制图桌 绘图桌 工程制图桌(图2)

2、绘图桌架

桌架采用镀锌拉伸铁管,经过焊接、拗光、器制成,高度800mm,右侧辅桌板可根据需要展开和折叠,展开后可放置茶杯、文具等,左侧文件斗可放置书包等物品。

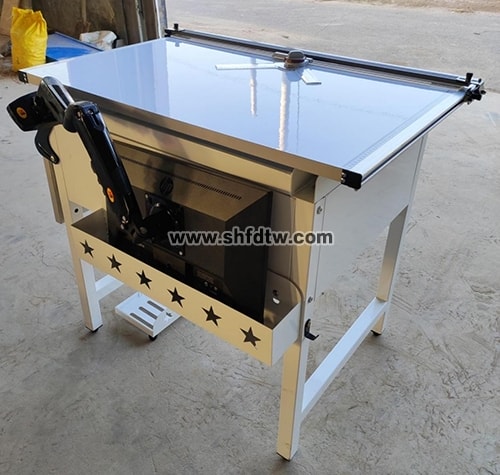

3、电脑绘图系统

电脑绘图系统由全维度气弹式自由伸继摇替支架,电脑主机支架、键盘支架,显示器收藏箱等组成。可安装23.8英寸以下的液晶显示器,并可根据需要任意调节高低、前后及视觉角度,显示器收藏箱位于桌架后方,可将显示器收纳于其中。

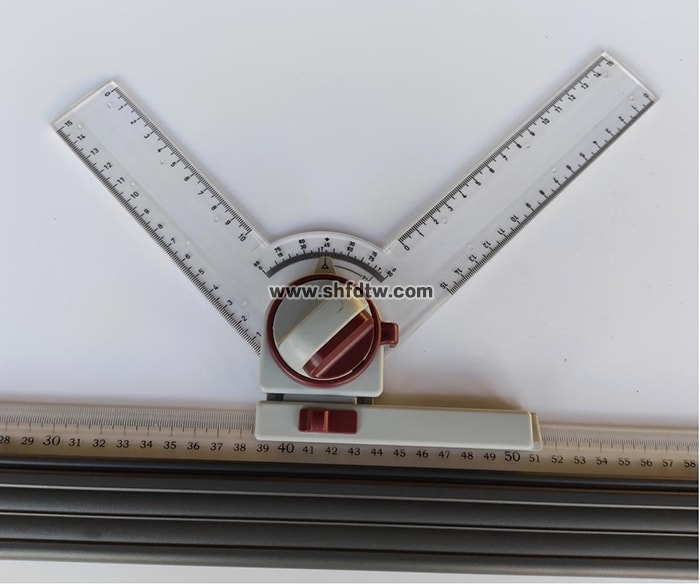

4、旋转角度尺

配套专业绘图15CM旋转角度尺。角度尺带有10CM,15CM,和0-90度三个规格的尺子可供选择,有控制按钮可调角度大小,每次可调角度区间为15度。有正向和反向两个刻度。角度尺韧性强,不易折断,带有卡档,调整好角度后可固定角度。配合直尺使用方便快捷。测量绘图

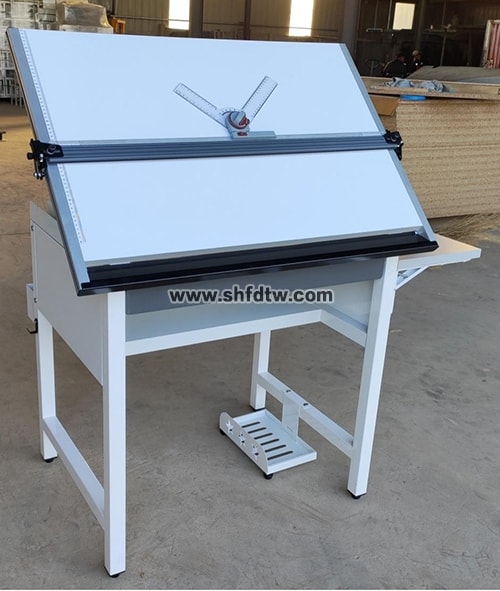

磁面导轨绘图桌 制图桌 绘图桌 工程制图桌(图3)

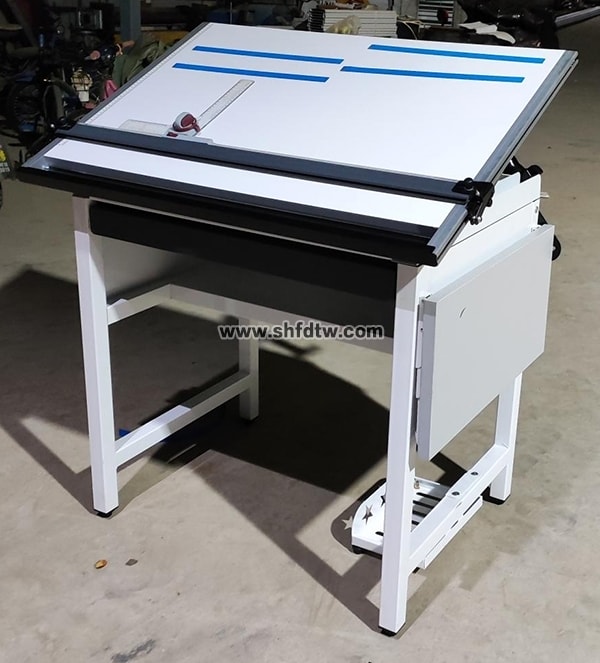

磁面导轨绘图桌 制图桌 绘图桌 工程制图桌(图4)

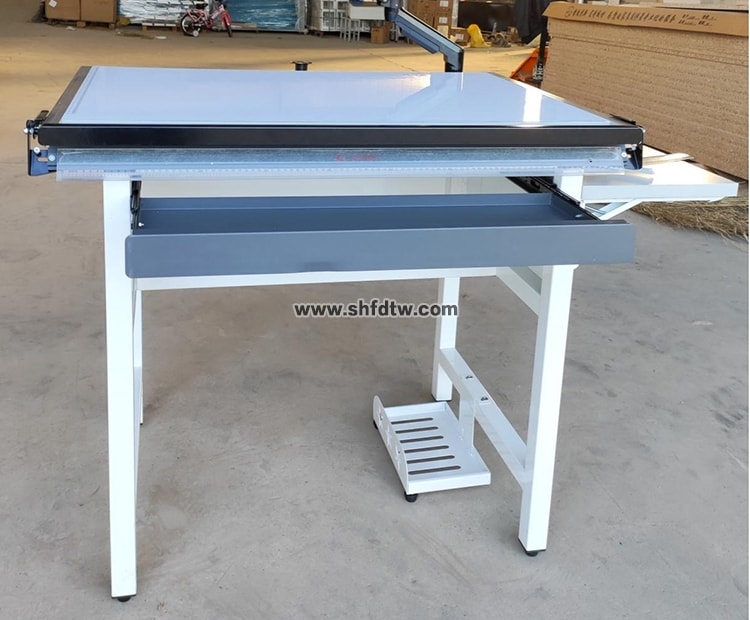

磁面导轨绘图桌 制图桌 绘图桌 工程制图桌(图5)

磁面导轨绘图桌 制图桌 绘图桌 工程制图桌(图6)

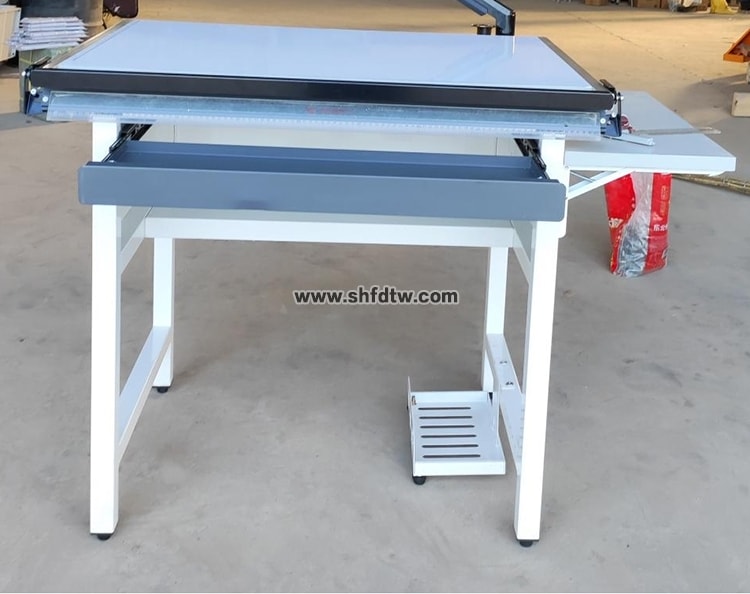

磁面导轨绘图桌 制图桌 绘图桌 工程制图桌(图7)

磁面导轨绘图桌 制图桌 绘图桌 工程制图桌(图8)

磁面导轨绘图桌 制图桌 绘图桌 工程制图桌(图9)

磁面导轨绘图桌 制图桌 绘图桌 工程制图桌(图10)

磁面导轨绘图桌 制图桌 绘图桌 工程制图桌(图11)
