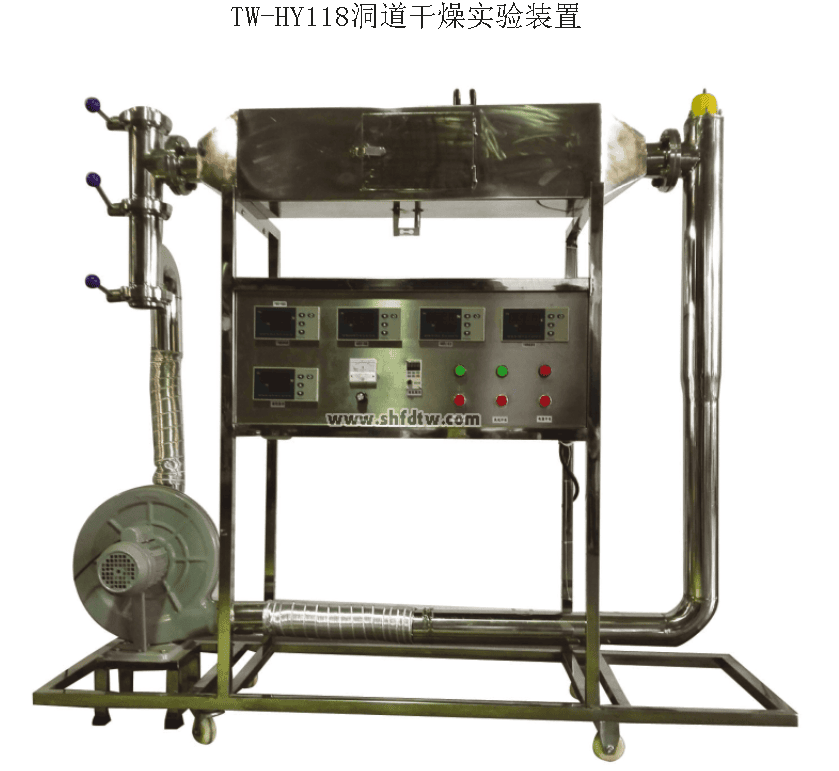

洞道式干燥器实验装置

基本参数：
空气流量：40--100 m3/h、干球温度：70℃、常压操作
实验物料含水量X：0.2-2.0
干燥面积S：0.02-0.03m2
干燥速率U：0.5—2.5×10-4 [kg/（s·m2）]
物料临界含水量Xc：0.8
不锈钢洞道干燥器: 长0.9m，空气流通的横截面积0.17×0.21=0.0357 m2
主要部件及材质要求：
加热器：不锈钢，加热功率2.5KW，
孔板流量计，LXWY压差传感器0～10.00Kpa，
重量传感器：0-200g，精度0.5，
★温度数字显示仪2块
重量数字显示仪，
压差数字显示仪，

（上述三种数字显示仪输入规格一台仪表即可兼容热电偶、热电阻、线性电压、线性电流、线性电阻；测量精度0.3级；温度漂移：≤ ±0.015%FS ／℃；双排四位显示面板）

※温度数字控制显示仪（带手动功能；测量精度0.25级；温度漂移：≤100PPM／℃；双排四位显示面板）Pt100热电阻温度计3支。
鼓风机：CZR-L80型三相低噪声中压风机，电机功率为0.55 kW，  接触器、开关、漏电保护空气开关

不锈钢管路、管件及阀门
不锈钢仪表柜：测控、电器设备在实验架上
不锈钢材质框架1.8±0.1×0.55±0.1×1.60±0.1米（带脚轮及禁锢脚）                                                     ★提供装置设备照片、设备原理详细流程图、实验数据处理的计算过程、实验操作指导书，以及与设备配套使用的国内正式出版社出版的实验教材名称。

★仿真软件：与设备一致、配套

使用的洞道干燥3D 仿真软件一套：投标文件中附详细的仿真软件流程图的截图证明和操作洞道干燥实验仿真软件实验数据及处理的截图证明、及该洞道干燥实验3D仿真软件著作权证书。

测控组成（变量 检测机构 显示机构 执行机构）
 流量计测控：孔板流量计   压差显示仪   手动阀控
 重量测控：重量传感器   重量显示仪      无
 温度测控： Pt100热电阻 温度控制显示仪 固态调压器
软件组成： 数据处理    数据处理软件一套
