电路分析实验箱
每台要求如下:
1、电源:AC220V±10%
2、直流稳压电源:0V~10V、10V~20V 等,每路均有过流保护,自动恢复功能。
▲3、直流恒流源:提供 50mA、100mA 两档,并设有开路保护功能。
4、电感线圈:空芯电感,总电感量约 200mH,带 100mH、150mH 和互感抽头;总直流电阻约
64Ω;导线线径 φ0.41mm
▲5、实验模块:⑴元器件伏安特性模块;⑵电路基本定律模块;⑶受控源电路模块;⑷万
用表电路模块;⑸电路过渡过程模块;⑹RLC 串联与谐振电路模块;⑺RC 电路频率特性模块;
⑻有源滤波器模块;⑼互感电路模块;⑽二端口网络模块;⑾负阻抗变换器模块;⑿回转器
模块
▲ 6、自动判定 NPN 管和 PNP 管,并确定管脚 EBC 位置,同时显示三极管放大倍数、三极管工作电流等主要参
▲ 7、实验内容:
(1)元件伏安特性的测试 (9)RLC 串联电路的幅频特性与谐振现象
(2)基尔霍夫定律 (10)RC 电路频率特性的研究
(3)叠加定理 (11)二端口网络的研究
(4)戴维南定理 (12)交流电路中的互感
(5)运算放大器和受控源 (13)有源滤波器
(6)含有受控源电路的研究 (14)回转器
(7)一阶、二阶动态电路研究 (15)其它实验
(8)R、L、C 元件性能的研究
8、实验箱配套专用连接导线 50 条
9、实验教材:电路分析实验指导书一本。
型号:TW-X79

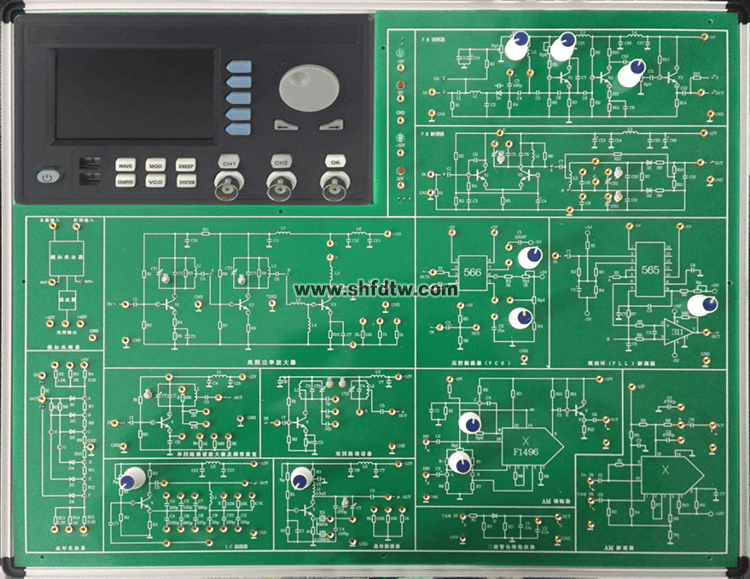

品名:高频电路实验箱
价格:4750.00
型号:TW-X78

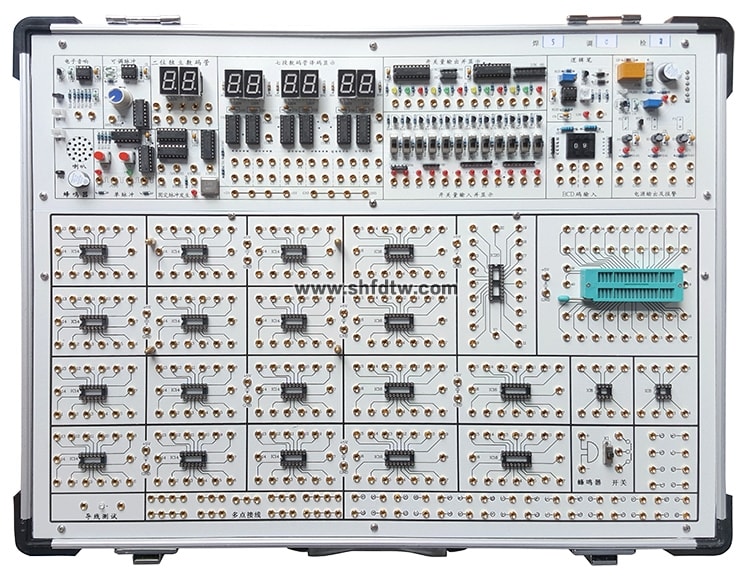

品名:数字电子线路实验箱
价格:2500.00
型号:TW-X67

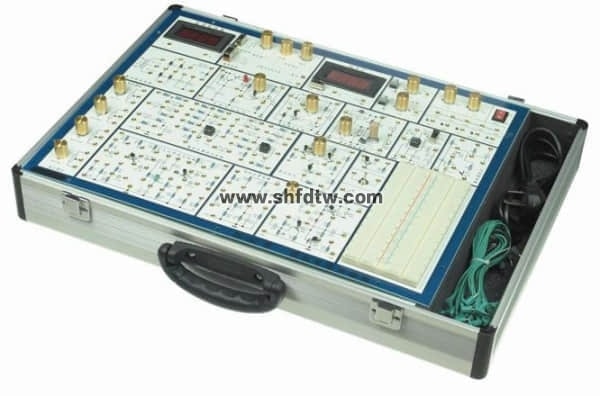

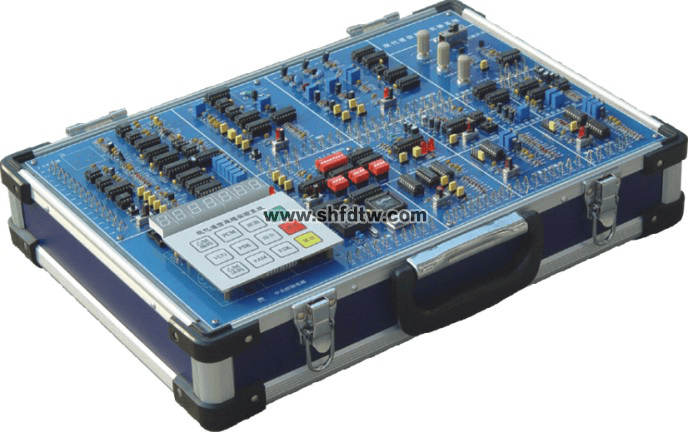

品名:通信系统原理实验箱
价格:4600.00
型号:TW-X4

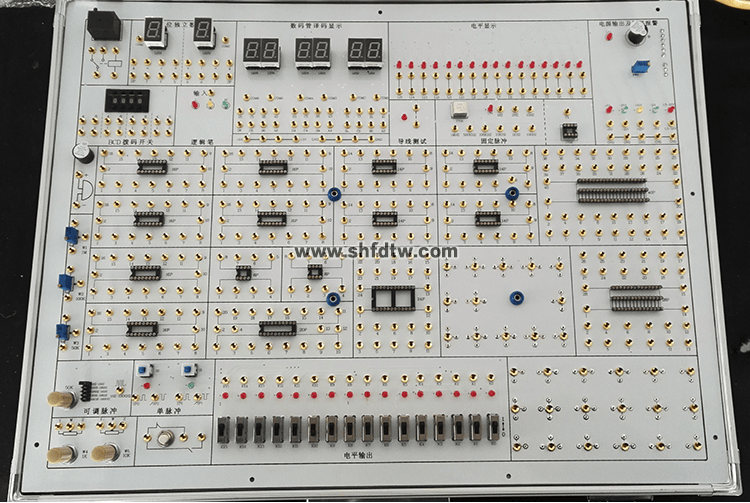

品名:新型数字电路实验箱
价格:2200.00
型号:TW-X13

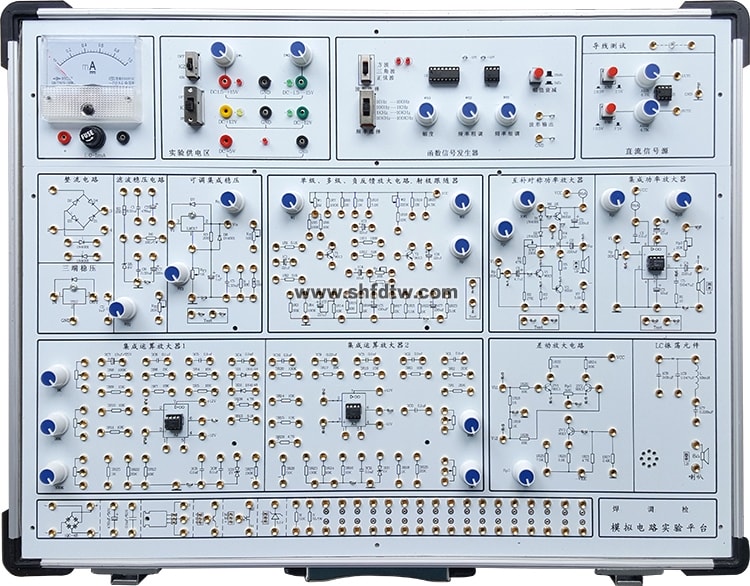

品名:模拟电路实验箱
价格:2300.00
型号:TW-X12

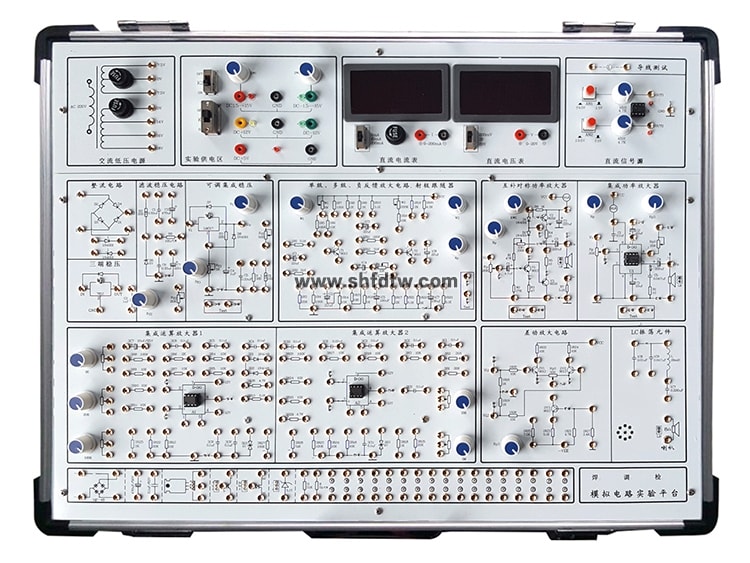

品名:模拟电路实验箱
价格:2300.00
型号:TW-X11

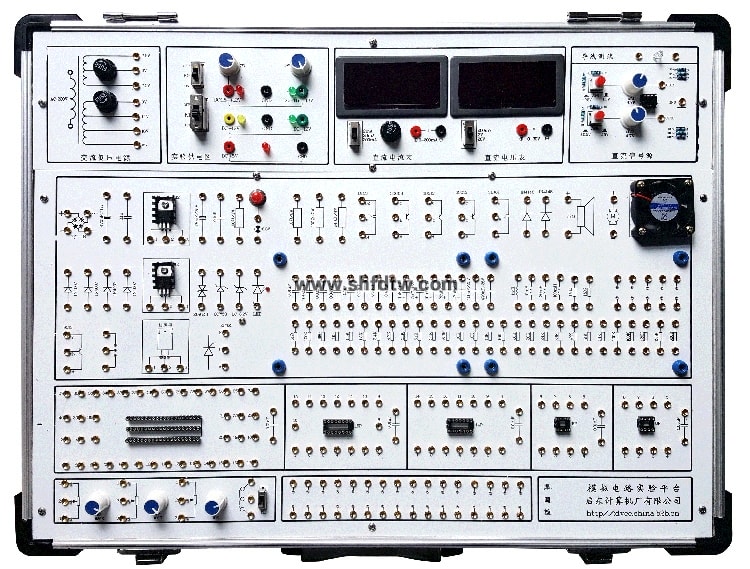

品名:模拟电路实验箱
价格:2200.00
型号:TW-X10
品名:模拟电路实验箱
价格:2200.00
