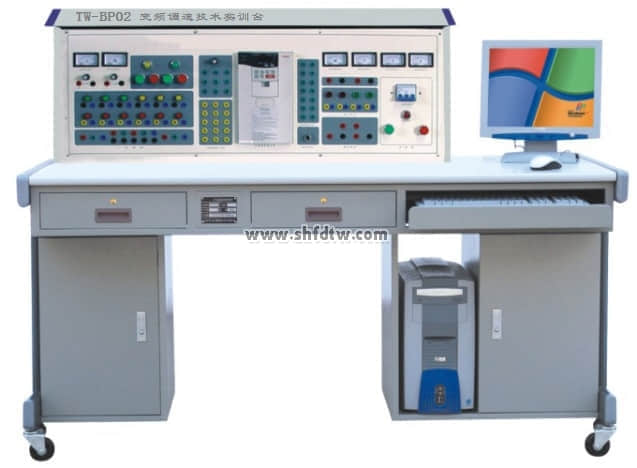

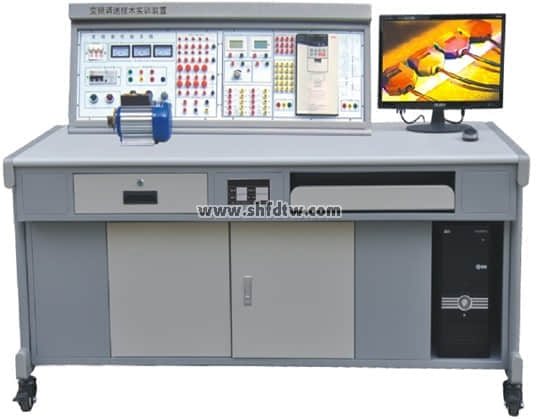

变频原理系统（整批配置1台）
支持仿真开发平台、提供上位机测控系统、主要硬件资源包括：（1）主控芯片：TMS320F28335；（2）A/D 和 D/A 通道：除 DSP 本身所带的 A/D 通道外，还需额外扩展 4 路以上 12 位的 D/A 转换通道，可编程生成任意波形，输出电压范围最大为±10V。（3）外扩 I/O：除 DSP 本身的 I/O 口外，可扩展多路光耦隔离输出口（6 路以上）、多路光耦隔离输入口（6 路以上）。（4）人机界面：采用 7 寸以上彩色触摸屏，显示电机实时转速、频率，当前的日期、时间等。（5）上位机软件：通过上位机可以实现启动、停止、频率调节、给定转速调节、PID 参数设定等功能；同时可实时观测电流、速度反馈等波形。（6）通信接口： 具备 CAN 接口，USB 接口，10M/100M 以太网接口，方便用户扩展。（7）功率模块：采用 IPM 模块。（8）保护功能：具有过压、过流与过热保护功能，当保护发生时立刻封锁 PWM 脉冲输出。提供人机交换界面及上位机软件，实现启动、停止、频率调节、给定转速调节、PID 调节等控制；同时上位机可实时观测电流、速度反馈等波形。（9）能提供源代码供学生实验时进行程序修改调试，并提供相关的实验指导书。开放部分 PWM 接口（6 路以上）、I/O 口、CAP 口、A/D、D/A 等等外围电路接口，供不同实验扩展使用，即 DSP 板应该为开放可二次开发板。利用 DSP 仿真器将不同的控制算法下载到 DSP 芯片中，各种标准接口（SCI、JTAG 等），显示模块，捕获脉冲产生单元，光码信号处理单元，电源，电机控制单元，电机驱动芯片以等，设计功率不低于 1.5kW，支持多种电机控制,可直接驱动三相异步电动机，（10）供货时需提供配套视频：提供详细的教学视频，包含 CCS 软件配置、使用。配套 DSP 实时在线仿真器，用于 DSP 程序的仿真、开发及应用程序的烧录,要求本系统可在Windows 操作系统下进行实时控制，配置电机控制实时控制软件和Matlab 实时控制模块库。用户可采用 Simulink 库搭建电机控制算法，在 Matlab 开发交流异步电动机 SPWM、SVPWM 以及闭环磁场定向等算法的变频调速控制程序。还可以利用 Matlab 将开发的电动机控制算法生成 C 代码文件，并创建 CCS 工程，直接移植到 DSP 硬件上实现控制功能，供货时需提供设备配套的开放式代码，PCB、SCH、材料清单做为验收标准。

22.USB数据采集卡1件，它可直接插在IBM-PC/AT或与之兼容的计算机上，其A/D采样速率最高值不低于400kHz；有2路单端A/D模拟量输入，转换精度为12位；2路D/A模拟量输出，转换精度为12位；4路开关量输入，4路开关量输出，配套相关软件，完成数字电力电子相关实验。

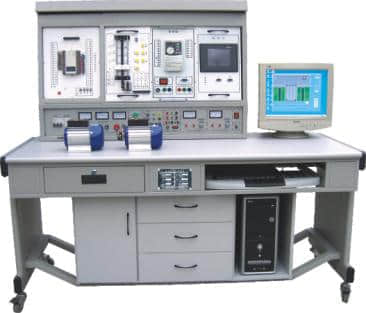

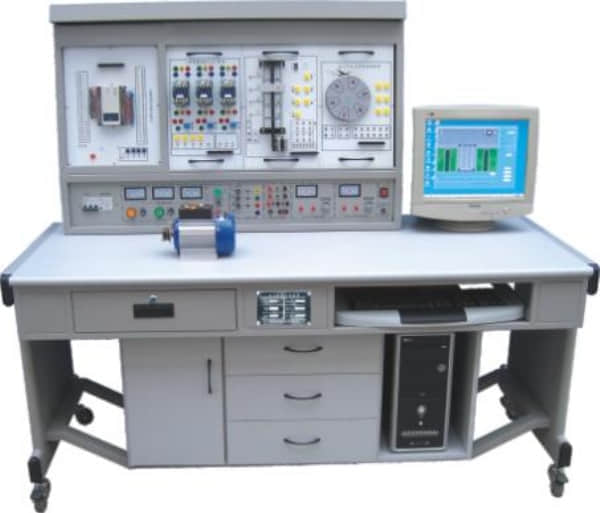

23.可编程控制器学习挂件1套：具有10路数字量输入，10路数字量输出，2路模拟量输入，2路模拟量输出，具有RS 485通信，具有2路高速脉冲输出驱动配套步进电机实验，需投标时提供产品型号及设计方案或者图片供专家打分评估。
24.高级伺服平台1件：配备配套核心控制电机驱动模块，需采用工业级器材进行驱动封装，具备上位机保存配置数据，可控制电机的三闭环控制，速度环、位置环、电流环，配置电机及负载制动器、编码器等实物模型以及测试程序构成整套系统及芯片级源代码，需投标时提供国际通用品牌的产品型号及设计方案或者图片供专家打分评估。
25.电能分析仪（整批4套）：量化了传统的有功功率和无功功率测量，可同时测量系统的交流输出功率和直流输入功率，每次测量可保存数据、随时读取，屏幕上可显示多个数值；需直显功率以及功率因数等数据，电压电流量程最低需为1-500V和0-5A，频率范围45.00 Hz 至 55.00 Hz 需符合工业标准，知名品牌。
26.实验连接线及配件1套：需配置满足实验参数的实验导线。
27.直流斩波电路1件，典型6种电路，满足教学需求采用稳压电源设计。
28.直流他励电机1件：PN=100W，UN=220V，nN=1600r/min。
29.三相线绕式异步电动机1件：PN=100W,UN=220V,IN=0.6A, nN=1400r/min ,Y 接法电机要求采用专业的教学电机。
30.线绕式异步电机启动与调速电阻箱1件：
线绕式异步电动机转子专用电阻（分 0Ω、2Ω、5Ω、15Ω）。
31.示波器1件：
双通道200M带宽，采样率2.0GS/s，记录长度2.5k点，液晶显示屏。
32.接触电阻与压力测量装置资源包1件：该模块采用精密滚珠丝杆调节机构，高可靠，压力传感器、恒流源，高精度电阻表、高精度压力表，能很好的完成接触电阻测量与压力的关系等。
33.温升规律测量装置资源包1件：
采用过电流继电器的金属装置，外面采用透明有机玻璃和精密刻度尺，能很好的完成电流与温升、温度与位移的关系等。
34.仿真系统1件：
 提供仿真系统，涉及安全用电，常用工具，交流电路、直流电路、电力拖动等多方面实物模拟练习，投标书中提供图片。
35.3D教学仿真软件(具有自主知识产权，验收时提供现场演示)1套
(1)鼠笼式三相异步电动机拆装检修与调试示范教学视频①异步电动机概述与基本结构②异步电动机铭牌认识  ③异步电动机的拆卸④异步电动机的组装⑤异步电动机工作原理与绕组的基本型式⑥异步电动机的故障与运行维护
(2)三相绕线式异步电动机拆卸与组装示范教学视频 ①概述②绕线式异步电动机的基本性能与用途③绕线式异步电动机的铭牌意义④绕线式电动机的起动与调速⑤绕线式异步电动机的使用与维护⑥绕线式异步电动机的拆卸与组装
36.供货时提供附件包1套：提供教学手册、测试线、电源线、相关配套软件。
（1）MATLAB仿真软件可完成典型的电力电子实验的仿真。
