序号

名称

型号及规格

数量

备注

1

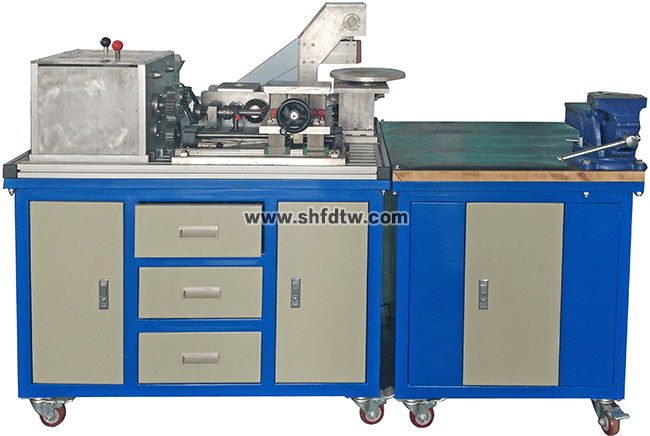

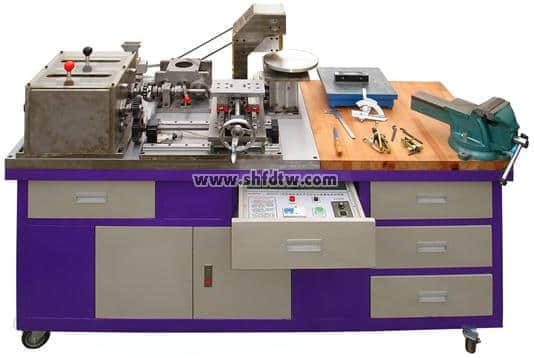

实训台

实训台外形尺寸：1100mm×700mm×820mm；全钢结构，桌子左侧和右侧带储存柜，桌子中间带3个抽屉；
操作台外形尺寸：700mm×700mm×820mm；全钢结构，桌子中间带1个储存柜；
铸铁平板：1100mm×700mm×40mm；
实木桌板：700mm×700mm×40mm。

1台

2

电源控制箱

设在台面下方，带滑动导轨，通电调试时拉出操作，控制箱包括单相漏电断路器、电源指示灯、操作说明、调速器等。

1台

3

交流减速电机

功率：120W；减速比：1:4。

1台

4

调速器

适用电机：6～120W；
调速范围：90～1400r/min。

1个

5

带传动机构

主要配置有：同步带2根、同步带轮（铝合金）4只、键、轴、轴承、支座、端盖、交流减速电机等。

1套

6

链传动机构

主要配置有：单排链1个、链轮2个、键、轴、轴承、支座、端盖等。

1套

7

齿轮传动机构

主要配置有：6个直齿圆柱齿轮、2个直齿圆锥齿轮、键、轴、轴承、支座、端盖等。

1套

8

多级变速箱

主要配置有：箱体（铝合金材料，顶部为有机玻璃、可起到防护作用，又可直接观察箱体内的结构及运行情况）、齿轮（直齿圆柱齿轮6个、滑移齿轮2组）、轴承（7203AC角接触轴承6个、6203-2RZ深沟球轴承5个）、花键轴、间隔套、键、卡簧、端盖、滑动拨叉、齿轮齿条机构、圆盘拨档机构等。

1套

9

二维工作台

主要配置有：滚珠丝杠及螺母2副（长度分别为506mm、356mm；公称直径 20mm；导程 5mm；右旋）、直线导轨4条和滑块6个（直线导轨，长度分460mm、280mm两种；宽度15mm）、工作台面（采用3块厚为20mm的铝合金材料）、轴承（7202AC角接触轴承4个、6202-2RZ深沟球轴承2个）、轴承座、端盖、垫块等。

1套

10

减速器

主要配置有：箱体（铝合金材料）、直齿圆柱齿轮4个、轴承（7003AC角接触轴承4个、6003-2LS深沟球轴承4个）、支架、轴、端盖、键等。

1套

11

间歇回转工作台

主要配置有：四槽槽轮、工作台面、蜗轮、蜗杆、键、轴、轴承（51120推力球轴承1个、30203圆锥滚子轴承1个、7002AC角接触轴承8个）、支座、端盖等。

1套

12

牙嵌式离合器

主要配置有：支架、轴承、固定离合器、活动离合器、拨杆，支座等组成。

1套

13

冲床机构

主要配置有：支架（铝合金材料）、曲轴、连杆、滑块、支架、键、轴、轴承（7002AC角接触轴承2个）等。

1套

14

配件

使用说明书、备用螺丝若干、铜皮若干、调节手柄1个、防锈油2罐

1套

1

内六角扳手

9件套六角扳手

1套

套装工具

2

呆扳手

10、12、14、17各1把

4把

套装工具

3

活动扳手

8〞

1把

套装工具

4

整形锉

12把

套装工具

5

锉刀

平锉、半圆锉、三角锉、圆锉各1个

4个

套装工具

6

板牙架、板牙

M25（1〞）；M6×1.0、M7×1.0、M8×1.25、M10×1.5、M12×1.75各1个

1套

套装工具

7

绞杠、丝锥

M3～M12(1/16〞～1/2〞)；M6×1、M7×1、M8×1.25、M10×1.5、M12×1.75各1个

1套

套装工具

8

划线工具

划规（6〞、150mm）1个、划针1个

1套

套装工具

9

样冲

1个

套装工具

10

锤子

木柄圆头锤、木柄钳工锤各1把

2把

套装工具

11

螺丝刀套装

一字、十字大小各1个

4把

套装工具

12

锯弓

可调式结构

1把

套装工具

13

尖嘴钳

1把

套装工具

14

钢丝钳

180mm

1把

套装工具

15

三角套筒扳手

8mm、9mm、10mm

1把

套装工具

16

钢丝刷

1把

套装工具

17

铁皮剪

1把

套装工具

18

角尺

1把

套装工具

19

直尺

1把

套装工具

20

吹塑工具箱

1个

套装工具

21

台虎钳

150

1个

22

划线平板

300×300

1块

23

紫铜棒

1根

24

内外卡簧钳

各1把

25

拉马

1个

26

冲击套筒

1套

27

截链器

1把

28

刮刀

1把

29

游标卡尺

测量范围：0～150mm，分度值：0.02mm

1把

30

百分表

测量范围：0～10mm,带磁性表座

1个

31

千分尺

测量范围：0～25mm

1把

32

游标万能角度尺

测量范围：0～320º

1把

33

塞尺

测量范围：0.02～1.00mm

1把

34

条式水平仪

规格：ST150读数值：0.02mm/m

1个
