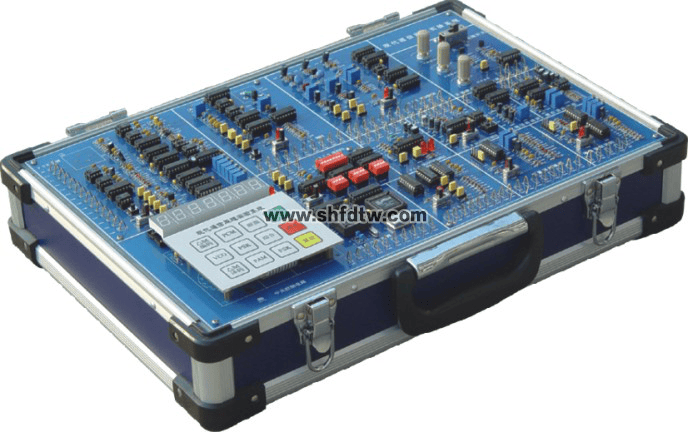

参数指标

1、信号源输出波形：

正弦波： 频率范围：0～2MHz    幅度范围：0～5V

三角波： 频率范围：0～100KHz  幅度范围：0～5V

方波：频率范围：0～100KHz     幅度范围：0～5V

音乐信号：真人真唱的音乐信号

被抽样信号：1KHz+3KHz正弦波

PN序列：码长15位/127位  码速率范围：1kbps～2048kbps

时钟信号速率范围：1KHz～2048KHz

2、自定义数字信号：能提供拨码开关任意设置4组8bit数字信号作为信号源，时钟信号速率范围：4KHz～2048KHz

3、基带编码类型：AMI码、HDB3码、CMI码、BPH码

4、激光器最大额定值：

正向电流（LD）：120mA         反向电压（LD）：2V

正向电流（PD）：2mA           反向电压（PD）：15V

5、激光器光电特性：

额定功率：0.2mW ～ 4mW

阈值电流：5mA ～ 12mA

带宽（BW）：2.5G

光隔离度：40dB

6、误码仪技术指标：

测试码型：2¬4-1， 2¬6-1， 28-1

测试速率：64K、128K、 2.048M

误码率测试：能测试1e-8级别及以上的误码率

误码插入方式：单个插入

显示状态：误码、失锁、无数据

企业信息

实验内容

  1、多种数字信号产生及形成实验

  2、帧同步信号识别、提取与分析实验

  3、伪随机码、特殊码观察测量分析实验

  4、同步正弦波信号产生与应用实验

  5、CPU微处理器及电路接口实验

  6、通信系统原理电路模块操作实验

  7、通信话路终端发送放大实验

  8、通信话路终端接收滤波器实验

  9、抽样定理实验

  10、脉冲幅度调制（PAM）及系统实验。

  11、用同步源信号观察A律PCM八比特编码的实验

  12、脉冲编码调制（PCM）及系统实验

  13、PCM编码时分多路复用时序分析实验

  14、增量调制CVSD(△M)编码实验

  15、作时钟可变状态下(△M)编码比较实验

  16、连续可变斜率增量调制(△M)译码实验

  17、增量调制（△M）系统特性、指标测试实验

  18、同等条件下的（PCM与△M）系统性能比较实验

  19、频率键控(FSK)调制解调实验

  20、二相BPSK调制解调实验

  21、二相DPSK调制解调实验

  22、PSK载波提取实验

  23、信码再生实验

  24、位同步、位定时提取实验

  25、眼图观察及分析实验

  26、CPU仿真眼图观察测量实验

  27、基本锁相环实验

  28、同步带与捕捉带的带宽测量实验

  29、琐相式数字频率合成器实验

  30、HDB3码型变换编译码观察实验

  31、语音信号及通信系统原理综合实验

  32、单台实验箱实现单工通信系统实验

  33、两台实验箱实现双工通信系统实验
