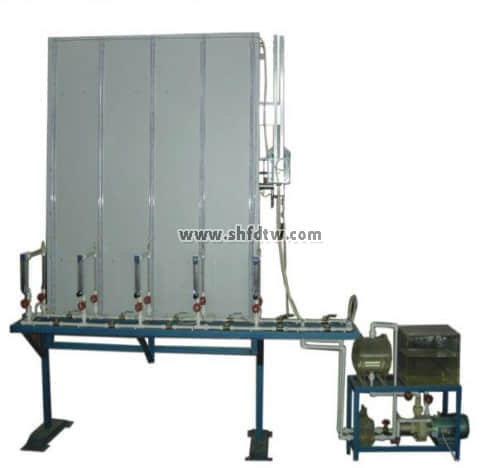

TW-RG750热网水利工况实验台
热网水力工况实验台,热网水利工况实验台(图1)


1)设备详情:模拟热水网站,进行多种水利工况模拟变化实验,了解热网水压图的变化情况。

外形尺寸:2600×400×2400mm

工作电压:220V  功率:550W

主要配置:下半部由管道、阀门、流量计、稳压罐、锅炉、水泵组成,

用来模拟由5个用户组成的热水网路。上半部有高位水箱和安装

在一块垂直木版上的12根玻璃管,玻璃管的顶端与大气相通,

玻璃管下端用胶管与网路分支点相接,用来测量热网用户连接点处的

供水干管与回水干管的测压管水头(水压曲线高度)。

每组用户的两支玻璃管间附有标尺以便直观的读出各点压力。

2)占地面积:1.04 m2
