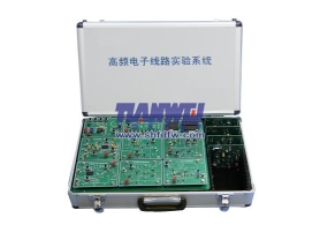

高频电子线路实验箱 高频电子线路实验系统
设置了尽可能多的信号观察点和测试点,使学生通过实验,不仅能熟悉各类高频电子电路的结构,还能直观的了解信号产生、传输过程中各个关键点的信号形态特点;
设置了尽可能多的信号观察点和测试点,使学生通过实验,不仅能熟悉各类高频电子电路的结构,还能直观的了解信号产生、传输过程中各个关键点的信号形态特点;

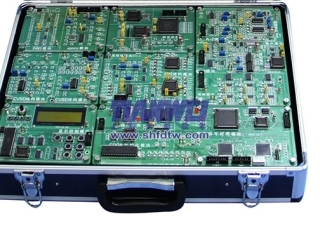

本系统根据当前各大专院校通信原理课程的教学重点,以现代数字传输技术和软件无线电技术为主要实验方向,强化了有关模拟信号的数字化、各类数字信号的复接与解复接、信源及信道编解码、信息的数字化调制与解调、模拟与数字锁相等内容。
实验装置占地面积小,节约实验室用地,无需设置电源控制屏、电缆沟、水泥墩等,可减少基建投资;实验装置只需三相五线的电源即可投入使用,实验室建设周期短、见效快。

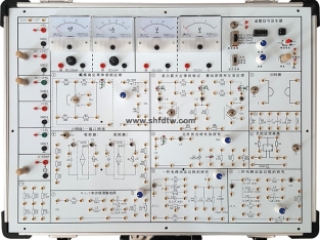

该系统以箱式设计,集电源、测量用电表、实验模块于一体,实验时只需外接信号源等即可在每个实验模块中进行实验,实验箱连接部分采用了锁紧叠插式镀金大孔,连接可靠、寿命长,实验数据精确,面板采用了双面设计工艺,正面为线路原理,反面为具体线路分布和元件,使学生在实验时对原理一目了然。

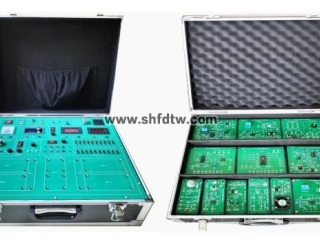

该实训系统可进行汽车电器的原理及相关参数的检测,主要是学生按照原理图单元连接好后进行调试与运行,用万用表检测相关参数;加强了学员对电工电子理论知识和技能培训。

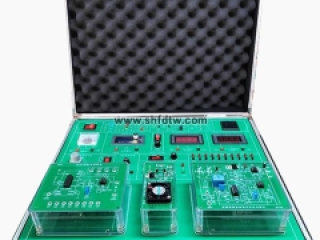

设备包含汽车电器控制电路原理图、电子元件认知与测量,设备配置汽车用示波器,连接测量点可实时检测新能源汽车各系统的电器元件的工作状态与器件的好坏。

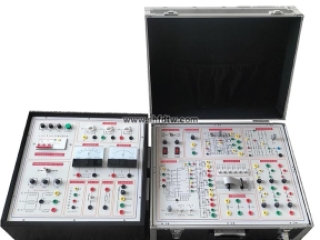

提供单结晶体管触发电路模块,三相集成触发电路及功放电路,给定模块,直流斩波电路实验模块(IGBT六种典型线路),全桥DC-DC变换电路。

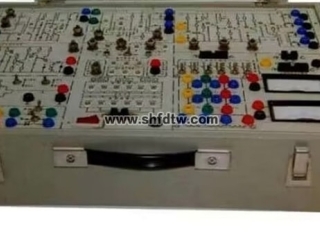

该实验箱包含SCR电力电子器件,单结晶体管触发电路,TC785集成触发电路,三相集成触发电路及功放电路。
设备整体外形为手提箱结构,方便移动。面板上喷绘常见晶体管的驱动测试电路图,图上安装测量接口可进行信号测量。随实验箱附带常见的各种晶体管,用于特性检测实验以及驱动测试实验。

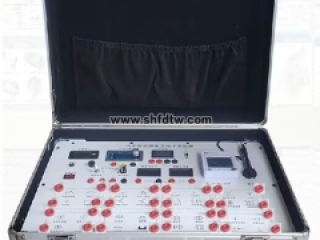

新能源汽车电工电子实训模块由透明封闭元件盒及PCB板构成。元件盒体由透明有机工程塑料注塑而成,具有示教功能,使用者能够观察到元件形状和接线方式,有利于教师讲解和学生认识;面板采用PCB制作而成,表面清爽、符号线路清晰、元件更换容易。
