气动液压PLC综合控制实验室设备

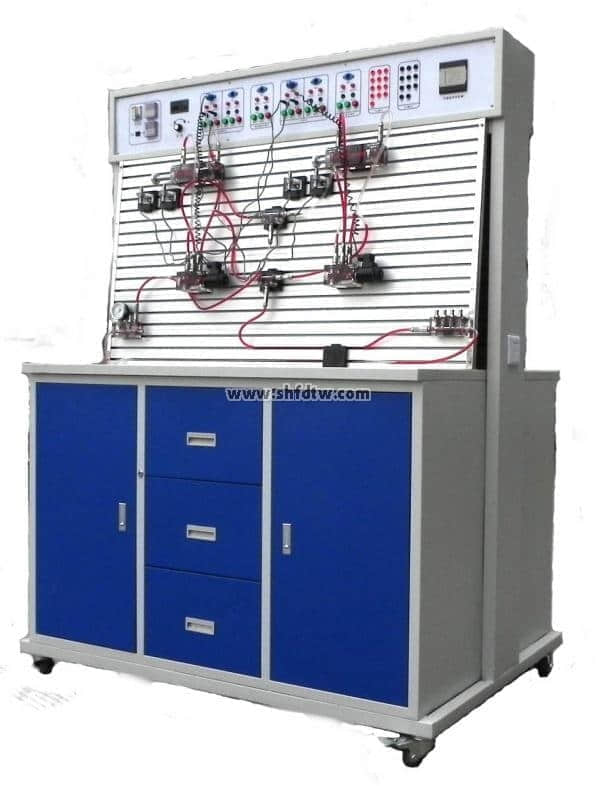

TWZ-QY20气动液压PLC综合控制实验室设备

从“单打独斗”到“三位一体”，这才是现代工业的缩影

以前我们学校的气动实验室、液压实验室和PLC实训室是分开的，学生学气动就在气动台上插插管子，学PLC就在电脑上写写梯形图，彼此之间联系不起来。但到了实际工厂里，哪有这么割裂？一条自动化生产线，往往是气动执行、液压驱动、PLC统一调度。TWZ-QY20这套设备好就好在，它把这三者真正揉到一起了。学生在这台设备上，既可以单独做气动回路实验、液压回路实验，也可以搞气-电控制、电-液控制，甚至气-电-液综合控制。这种综合性的训练，对学生理解现代工业控制体系的帮助非常大。

透明液压元件，看得见的“内功”

说实话，液压传动这门课，学生普遍反映难学。油路在管路里头跑，看不见摸不着，光靠原理图去想象，很多孩子就是转不过这个弯来。TWZ-QY20这套设备在这一点上设计得很用心——所有液压实验元件全部采用透明有机材料制成。学生能清清楚楚地看到阀芯怎么动作、油液怎么流动，几十种常用液压元件的结构、性能、用途一目了然。以前讲溢流阀、换向阀，学生在台下听得云里雾里，现在让他们自己动手去组装回路，亲眼看着压力变化、油路切换，效果完全不一样。实验回路组装起来也很快捷方便，一堂课能做好几个基本回路实验。

“二合一”双面结构，性价比高还实用

职业院校的实训经费大家心里都有数，每一分钱都得花在刀刃上。TWZ-QY20这套实验台采用了“二合一”双面结构设计，一张实验桌可供两组四位学生分别进行气动实验与液压实验，也可以双面同时进行气动液压综合实验。这个设计非常实用，既优化了实验室的场地资源，又提高了设备的利用率，性价比确实高。实验台整体采用1.2mm冷轧钢板制作，经过喷丸处理，外形美观大方，坚固耐用。

技术参数扎实，满足教学和扩展需求

从技术规格上看，这套设备也完全能满足咱们职业院校的教学需求。电源为AC 220V 50HZ，实验台外形尺寸1250×950×1730(mm)。PLC采用的是西门子CPU224继电器输出方式，可与PC微机通讯实现智能控制。气动部分配备低噪音空压机，功率360W；液压部分配备独立的泵站，永磁调速电机调速范围0-1500转/分，最高工作压力2.5MPa，而且噪音控制得不错，距离1.5米处实测噪声≤58dB。

在实验项目方面，这套设备能支持气动基本控制回路实验22项、液压传动基本回路实验18项，再加上各种扩展实验。从单作用气缸换向到四缸联动，从压力调定回路到顺序动作回路，覆盖了教学大纲的绝大部分要求。

一点教学体会

用了这大半年，我最直观的感受是：学生的上手能力和学习兴趣明显提高了。以前讲PLC，学生觉得抽象；现在对着气动回路和液压回路去编程、去调试，他们能真切地感受到自己写的程序在控制实实在在的机械动作。这种成就感，是光对着电脑屏幕编程给不了的。另外，设备同时配备了继电器控制单元，学生可以通过继电器控制和PLC控制的对比，更深刻地理解可编程序控制器的优势所在。

总的来说，TWZ-QY20这套设备适合机电一体化、自动化等相关专业的实训教学。如果大家正在为实验室建设选型发愁，不妨关注一下这款产品，也可以致电厂家咨询具体参数和配置。设备再好，最终还是要看怎么用、怎么教。希望我的分享能给各位同行提供一些参考。
