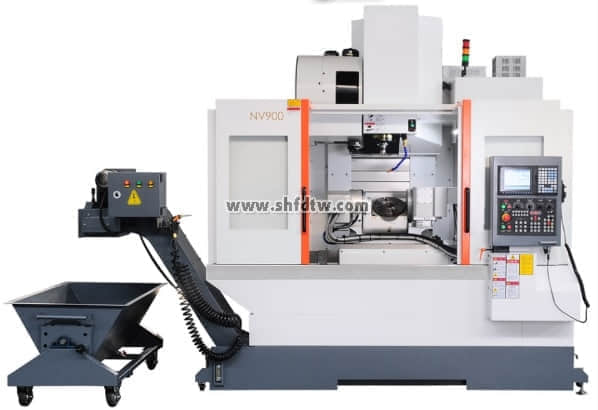

TW-NV900立式加工中心

聊聊TW-NV900立式加工中心——这台机床到底有什么门道？

咱们职业院校的实训车间里，数控机床是少不了的大家伙。今天我想跟各位同学和同行们聊一聊TW-NV900立式加工中心这款设备。很多学校在采购数控实训设备的时候，都会把这款机型纳入考量范围，原因很简单——它的配置和参数比较契合咱们的教学和实训需求。

先看参数，再看性能

作为老师，我经常跟学生讲一句话：看一台机床好不好，别光看广告，得先把技术参数吃透。

TW-NV900的工作台尺寸是1000×500mm，加工范围900×500mm。这个规格其实很实用，咱们学校加工的一些典型零件——比如汽车覆盖件模具的镶块、小型箱体类零件，基本都能放得下。工作台最大载重700公斤，T型槽是100×18×5的规格。载重这块我要多说一句，同学们在装夹工件的时候一定要注意，别超重，不然会影响加工精度，严重的还可能损坏导轨。

行程方面，X/Y/Z轴分别是900、500、500mm。主轴鼻端到工作台面的距离是150到650mm，当然也可以选配300到800mm的规格。这个参数大家在编程和对刀的时候要特别留意，不同的工件高度决定了你选用哪个范围。

主轴锥度是BT40，转速8000转，皮带传动方式。主轴电机功率11到15千瓦，1500转的时候连续额定扭矩能达到70牛·米，1/2H扭矩是95.5牛·米。扭矩这个数值意味着什么？意味着这台机床在中低速重切削的时候是有底气的，不是那种一吃刀就憋停的“花架子”。

精度方面，定位精度0.005mm，重复定位精度0.003mm。这两个数值同学们要记住，考试经常考。0.003的重复定位精度是什么水平？简单说，你加工一批零件，每个零件的尺寸一致性非常好，这对于批量生产来说太重要了。

结构设计里的“硬货”

讲完参数，咱们来看看这台机床的“骨架”怎么样。

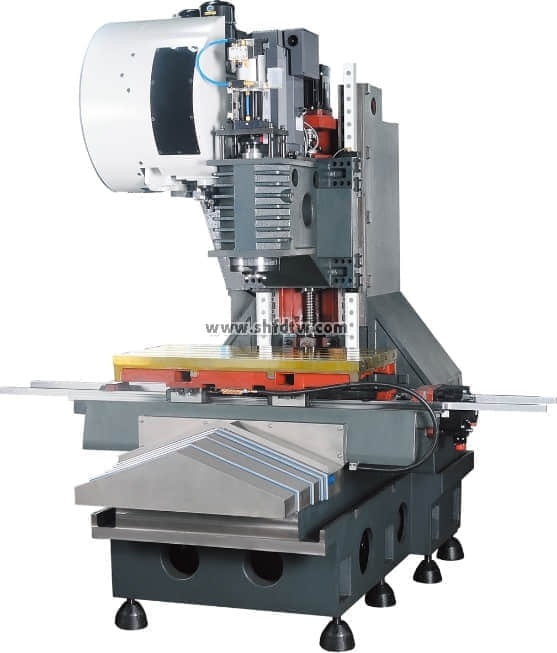

机床的主要基础件用的是高抗拉强度铸铁，结构上做了优化设计，静态刚度比较高。主轴是高刚性结构，机械效率高，能干重切削的活儿。主轴电机用了交流伺服技术，可以实现无级变速正反转。这个无级变速在实训的时候非常方便，学生不用停机换挡，直接通过程序就能调整转速。

三轴用的是日本THK的高精度重载滚柱线性滑轨。滚柱导轨和滚珠导轨的区别，我在课堂上讲过——滚柱的接触面积更大，刚性更强，适合重切削；滚珠的摩擦力小，适合高速轻切削。TW-NV900用滚柱导轨，说明它的设计取向是刚性和效率兼顾。

滚珠丝杆采用了预拉伸结构。这个预拉伸是干什么的？机床运转起来丝杆会发热，热胀冷缩会影响精度。预拉伸就是在安装的时候先给丝杆一个拉力，让它“绷着”，这样热胀的时候精度变化小。三轴滚珠螺杆和驱动伺服马达直接传动，没有传动累积误差，重复定位精度和定位精度都有保障。

自动换刀系统方面，标配24把刀，圆盘刀臂式，换刀时间2秒。最大刀具直径85mm，邻空的话能到150mm，最大刀具长度300mm，重量7公斤。同学们在安排刀具的时候要注意这些限制，别把大刀装在小刀位上。

防护、润滑与冷却——这些细节别忽视

机床的防护装置安全、齐全、可靠，噪音控制在75分贝以下，符合国家标准。电控柜是密封防尘防水的，等级IP65。实训车间里灰尘大、冷却液飞溅是常事，IP65的防护等级能保证电气系统不出毛病。

润滑系统用的是TZ电动润滑装置，对各滑动面和滚珠丝杆进行定量润滑。注油时间和油量都可以调，确保每个润滑点都能得到充分润滑。油位低了机床会报警。润滑油用的是68号导轨油，润滑箱容积2升。这个润滑系统我特别要跟同学们强调——别觉得打油是小事，丝杆和导轨缺油，轻则磨损，重则报废，一台机床几万块的维修费就是这么来的。

冷却系统容积240升，用的是斯特尔冷却泵，切削冷却靠万向喷头喷射冷却液。万向喷头的好处是可以随意调整角度，对准切削区域，冷却效果更好。

气动系统装有三点组合、压力开关、电磁阀等，实现气动换刀和主轴吹气。外接气枪还可以清洁工作区域。每次加工完吹扫干净，这是好习惯，也是对下一道工序的尊重。

教学视角的几点体会

从教学的角度来说，TW-NV900这款设备有几个地方特别适合咱们职业院校使用。

控制系统配的是三菱M70B。三菱系统在市场上的占有率很高，学生学了这个系统，出去找工作上手快。主轴电机、伺服电机也都是三菱的。滚珠丝杆和导轨是日本THK的，轴承是NTN的，主轴是台湾普森的，刀库是台湾臻赏的。整套配置基本都是主流品牌，学生在校期间接触到的就是行业里真实在用的东西，而不是那种“教学专用”的缩水版。

另外，系统配有RS232标准通讯接口，可以用计算机软盘进行程序储存。虽然现在很多学校已经用上了网络传输，但RS232接口作为基本功，学生还是应该掌握。

机台重量6800公斤，占地面积3100×2450×2600mm。这个占地面积在实训车间里不算太大，摆放起来比较灵活。

总的来说，TW-NV900是一款定位比较清晰的立式加工中心——精度够用、刚性不错、配置主流，既适合咱们学校的数控实训教学，也能满足企业零部件的实际加工需求。同学们在实训课上操作这台设备的时候，不妨对照着今天讲的技术参数一项一项去验证，看看实际加工出来的零件精度能不能达到0.003mm的重复定位精度。理论结合实践，这才是咱们职业院校培养学生该有的路子。
