TW-X62W型透明教学万能铣床模型

TW-X62W型透明教学万能铣床模型：让机械原理“看得见”的教学利器

作为一名在职业院校教了十几年机械加工的老师，我深知《铣工工艺学》和《机械基础》这两门课对中职学生来说有多“抽象”。学生对着教材上的剖视图，想象齿轮怎么啮合、主轴怎么传动，往往是一头雾水。直到我们学校引进了上海方道TW-X62W型透明教学万能铣床模型，才真正把“死教材”变成了“活教具”。今天就跟同行们聊聊这款设备的使用体会。

一、为什么说0.75:1的比例是“黄金比例”？

刚接触这款模型时，我也纳闷：为什么不直接做1:1的？厂家给出的解释很实在——1:1模型在钢性和传动演示上反而不理想。0.75:1这个比例，是厂家经过多年实践、结合多所院校反馈才定下来的。从我们实际使用看，这个尺寸既能保证结构强度，又方便在实训室挪动和陈列，学生围着看也不拥挤。

二、透明设计+铝件制作，内部结构一览无余1. 有机玻璃外壳，原理教学“可视化”

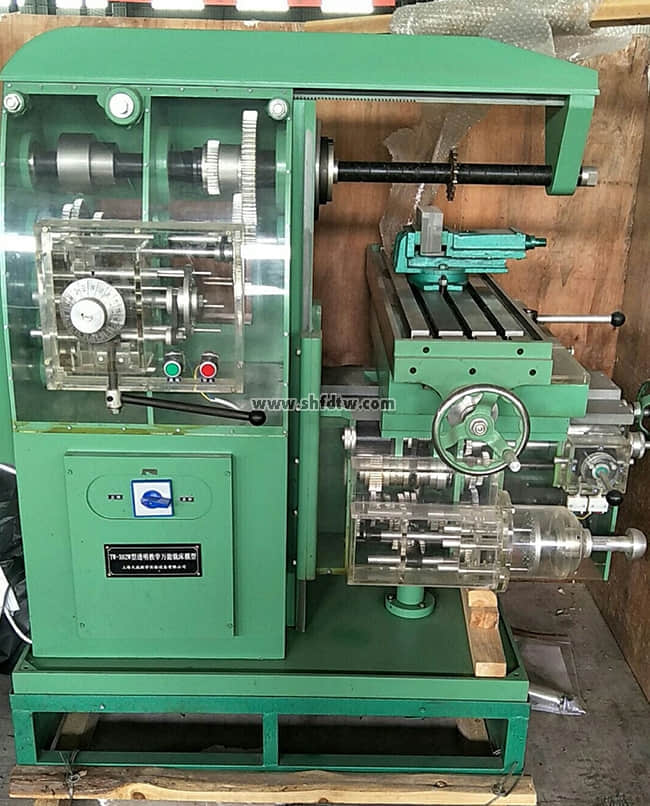

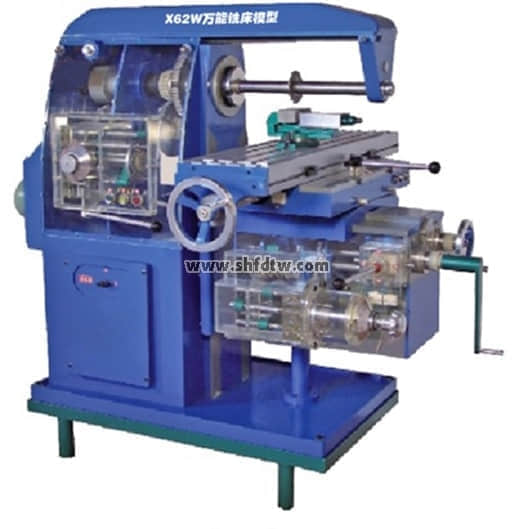

这款模型最大的亮点，就是选用透明有机玻璃制作外壳，内部零件采用铝件。主轴运转时，学生能清清楚楚看到齿轮怎么咬合、拨叉怎么拨动、变速机构怎么换档。以前在黑板上画半天都讲不清的传动路线，现在开机转一圈，学生“哦”的一声就明白了——这就是直观教学的力量。

2. 尼龙+铝合金齿轮，既能看又能动

传动部分的齿轮由尼龙与高强度铝合金材料制成，拨叉是钢件。换档变速操作非常自如，能实现自动走刀和快速走刀。也就是说，这不是一个只能看的“静态模型”，而是一台能正常运转的微型铣床。学生可以动手操作变速手柄，观察转速变化时齿轮的啮合状态，这种“动中学”的效果，比看一百遍视频都强。

三、技术参数贴近真实，教学演示足够用

别看是教学模型，该有的功能一样不少。工作台面积240mm×940mm，纵向、横向、升降三个方向都能手动和机动进给。主轴孔径29mm，锥孔锥度7:24，和真实铣床的参数是对应的。主轴中心线到工作台面距离可在30mm到250mm之间调节，演示不同加工场景完全够用。动力方面配了0.75KW主电机和0.2KW进给电机，运转平稳，噪音也在可接受范围内。

四、适合哪些课程？怎么用效果最好？

根据我们这几年的教学实践，这款模型至少可以用在三门课上：《铣工工艺学》——讲解铣床结构、传动系统、操作规范；《机械制图》——对照实物看懂装配图和剖视图；《金工实训》——让学生在真机操作前先建立感性认识。每次上新课前，我先开机演示一遍，让学生观察内部动作，再对照教材讲解原理，最后让学生轮流操作变速手柄和进给手柄。一套流程下来，学生对铣床的理解明显比以往扎实。

五、几点使用建议

给准备采购的同行提个醒：第一，模型虽然透明，但日常维护不能省，齿轮和导轨要定期清洁润滑；第二，建议配合教学视频一起使用，先看视频再看实物，效果翻倍；第三，机座是工程塑料制作，搬运时注意轻拿轻放。另外厂家提供定制服务，有特殊教学需求可以提前沟通。

总的来说，TW-X62W这款透明教学万能铣床模型，把抽象的机械原理变成了看得见、摸得着、动得了的实物，对职业院校的机械类专业教学来说，确实是一件“花小钱、办大事”的好教具。
