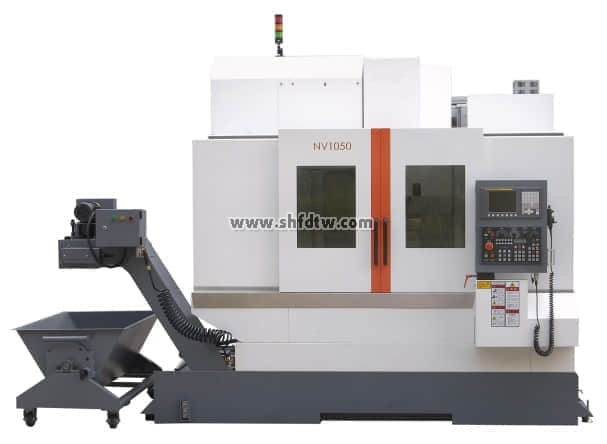

TW-NV1050立式加工中心

实训选型：为什么是TW-NV1050

咱们学校搞数控教学的，最怕的就是设备“中看不中用”。TW-NV1050立式加工中心这台设备，从参数上看就比较实在。工作台尺寸1200×550mm，X/Y/Z轴行程分别达到1050、550和600mm。这个加工范围在同类机型里算中等偏上，学生编个复杂点的模具程序、做个中等尺寸的零件实训，完全够用。主轴鼻端到工作台面的距离是150到750mm，还能选配350到950mm的规格。

很多老师会问，学生操作频繁，设备扛得住吗？这台机器的工作台最大载重700公斤，床身主要基础件用的是HT300高抗拉强度铸铁，结构上做了优化设计，静态刚度比较高。我们实训中心的机器每天开机七八个小时，到现在精度保持得还不错。

主轴与传动：重切削的底气

主轴是加工中心的“心脏”。TW-NV1050配的是BT50锥度主轴，转速6000转/分，采用齿轮式传动。这个配置在同价位机型里算是比较厚道的。主轴电机功率15到18.5千瓦，高档最高扭矩95.5牛米，低档能达到432牛米。什么意思呢？就是说学生做重切削实训的时候，机器能输出足够的扭矩，不会出现“干不动”的尴尬。而且主轴电机用的是交流伺服技术，无级变速正反转，调速比较平滑。

精度与效率：教学的核心指标

教数控的都知道，定位精度和重复定位精度是衡量一台加工中心好坏的金标准。TW-NV1050的定位精度0.005mm，重复定位精度0.003mm。这个数据在同级别国产设备里算是相当不错的。学生做精密零件实训，尺寸公差心里有底。

三轴传动与导轨配置

三轴采用台湾高精度等级的重载滚柱线性滑轨，适合高速切削，刚性强、效率高。滚珠丝杆用的是预拉伸结构，三轴的动态刚度和抵抗热变形的能力都比较好。三轴滚珠螺杆和驱动伺服马达直接传动，没有传动累积误差。学生在编程实训时，不用担心因为传动间隙导致加工误差，这对建立正确的工艺认知很有帮助。

快速进给速度三轴都是36000mm/min，切削进给1到20000mm/min。加工效率上去了，同样的实训课时学生能多练几个工件。

自动换刀系统

TW-NV1050选配24把刀的刀库，换刀方式随机，刀柄形式BT50。最大刀具直径85mm，邻空状态能达到150mm，最大刀具长度300mm，最大刀具重量7公斤。换刀时间2秒（T-T）。这个换刀速度在教学中够用，学生也能体验到自动换刀的完整流程。

教学中的实际体验

从教学角度看，这台设备有几个设计对实训环境比较友好。

机床防护装置安全、齐全、可靠，噪音符合国家标准控制在75分贝以内。电控柜密封防尘防水等级达到IP65。实训车间环境复杂，粉尘和冷却液飞溅是常事，防护到位设备故障率就低。

润滑系统用的是TZ电动润滑装置，对各滑动面及滚珠丝杆进行定量注油，注油时间和油量可调，确保每个润滑点都能得到充分润滑。油位过低时会显示报警。这个功能很实用，学生不用操心润滑的事，设备维护教学也能直观演示。

冷却系统容积240升，配斯特尔冷却泵，切削冷却用的是万向喷头。气动系统装有三点组合，实现气动换刀和主轴吹气，还配了外接气枪方便清洁工作区域。整机重量8吨，占地面积3670×2520×2870mm（含排屑机）。实训车间布局的时候心里要有数。

总的来说，TW-NV1050立式加工中心在职业院校的实训场景下，精度、刚性、安全性和维护便利性都达到了一个比较好的平衡。当然设备选型没有最好只有最合适，各位同行还是要结合自己学校的专业方向和预算来定。希望这篇分享对大家有所帮助。
