TWY-740F 直流电动机运动控制实验系统

从课堂走向实战：浅谈TWY-740F直流电动机运动控制实验系统的教学应用

作为在职业院校电气自动化专业教了十来年的老教师，我接触过不少实训设备，但说实话，真正能让学生既练手又动脑的装置不多。今天想跟同行们聊聊我们教研室去年引进的TWY-740F直流电动机运动控制实验系统，这套设备在日常教学和技能竞赛训练中发挥了不小的作用，写出来供大家参考。

模块化设计：把复杂的控制系统“拆”给学生看

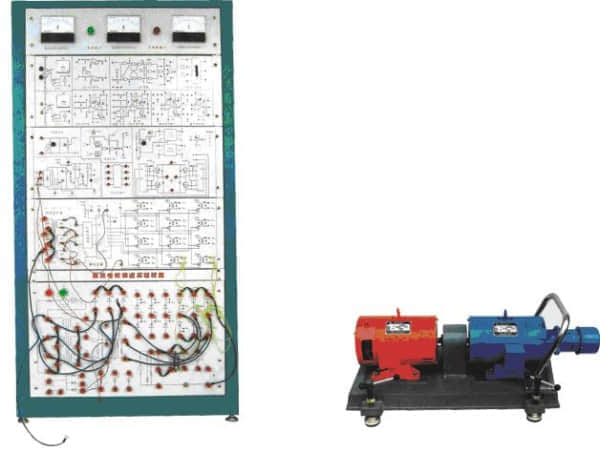

很多学生一看到晶闸管电路、PWM调速这些概念就头大，原因很简单——课本上的框图太抽象了。TWY-740F 直流电动机运动控制实验系统采用立式机柜设计，机柜内部把所有模块都做了清晰的物理分区。晶闸管三相反并联可逆电路模块、H桥可逆电路模块、模拟调节器模块、检测电路模块、控制与逻辑切换模块，每一块都可以单独拿出来讲解和测试。强弱电完全隔离这一点我必须重点提，职业院校的学生动手能力强但安全意识参差不齐，有了这个隔离设计，实训课的安全性就多了层保障。

机柜下面装了轮子，推来推去很方便，面板用的是抽屉式结构，我上课做示范的时候直接把相应模块抽出来，全班都能看清接线和信号走向。这种设计思路很贴合职业教育的教学场景——理论讲再多，不如让学生亲眼看到“信号从哪儿来到哪儿去”。

硬件配置：两套机组覆盖主流调速技术

这套设备配了两套直流电动机机组。主机组是1.5KW直流电动机—直流发电机机组，附带直流测速发电机，采用晶闸管可控整流调压调速方案，最大输出电流55A、电压310V。副机组是300W的直流电动机，配了光电脉冲测速装置，采用H桥VDMOS管的PWM调压调速。这样一来，传统晶闸管调速和现代PWM调速两种主流技术在同一台设备上都能做实验，学生可以直观地对比两种方案的差异。

直流电动机的调速范围从150到3000转/分，覆盖了实际工业应用中常见的转速区间。另外系统还预留了计算机控制接口，接上PC机或单片机就能做数字调节器控制和全数字式直流电动机控制系统实验，为后续的拓展教学留足了空间。

实验项目：从基础到综合的完整训练链条

TWY-740F 直流电动机运动控制实验系统配套的实验内容安排得很有层次感。基础层面有三相可控整流电路实验和模拟触发器调整实验，帮助学生先把底层电路搞明白。进阶层面有单闭环和双闭环不可逆直流电动机调速系统实验，这是调速控制的核心内容，学生必须亲手调过参数才能真正理解反馈控制是怎么回事。再往上就是双闭环逻辑切换无环流可逆直流电动机调速实验和小功率直流电动机PWM可逆调速实验，涉及正反转控制和可逆调速，难度上了一个台阶。最后还安排了计算机控制实验，把数字控制和传统模拟控制结合起来。

这样的梯次安排，基本上对应了《电机与拖动基础》和《运动控制系统》这两门课的核心实训需求。我们上学期刚用这套设备带学生做完了直流调速系统的综合实训，效果比以前的旧设备好不少，学生反馈说“终于看懂了课本上的那些框图”。

写在最后：实训设备要为培养目标服务

选择TWY-740F 直流电动机运动控制实验系统，我看重的不只是它的技术参数，更是它能不能真正帮学生把书本知识转化成动手能力。高职院校的培养目标是面向一线的技术技能人才，我们的实训课不能停留在“照着实验指导书拧螺丝”的层面，得让学生在做中学、在调中悟。这套设备的模块化结构让学生可以像搭积木一样搭建控制系统，实验项目的梯度设计又能让他们逐步建立系统思维。如果你的专业也在做电机控制方向的课程改革，不妨关注一下这类设备在实训教学中的实际应用效果。

您只要致电：021-55884001（袁经理）

我们可以解答直流电动机运动控制实验系统的相关疑问！

我们可以帮您推荐符合您要求的直流电动机实验台,电动机运动控制,电动机实验系统相关产品！
