TW-X87型 DSP永磁同步电机驱动控制系统实验箱
我们职业院校电机控制教学的得力助手——TW-X87型 DSP永磁同步电机驱动控制系统实验箱
在职业院校的电气自动化、机电一体化和新能源汽车维修等专业的教学过程中，如何让学生真正吃透永磁同步电机的控制原理，一直是咱们一线教师最头疼的问题。理论课讲矢量控制、讲SVPWM，学生听得云里雾里，到了实训课又缺少一套既安全又贴近工业实际的教学设备。今天我就给各位同行详细介绍一下我们正在使用的TW-X87型实验箱，看看它是如何帮我们打通“理实一体化”教学这条路的。
硬件架构：麻雀虽小五脏俱全

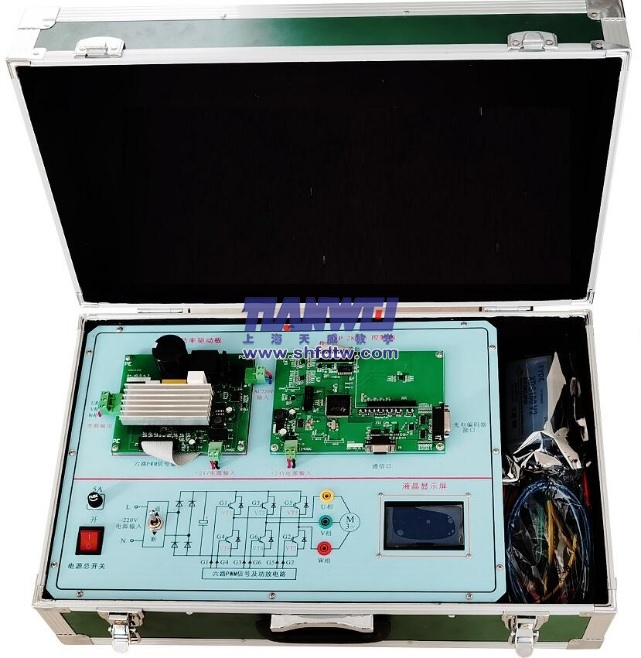

TW-X87实验箱的核心是一套基于C2000系列DSP的高性能矢量控制调速系统。整套设备由实验箱主体、DSP仿真器和一台三相永磁同步电机组成。实验箱内部集成了DSP控制板、智能功率驱动模块和24V开关电源，布局紧凑但不凌乱，学生打开箱子就能看清楚各模块的分布。我特别喜欢它的一点是，它没有把电机和控制板焊死在一起，而是采用外接电机的设计。上课时学生可以近距离观察电机转子的运行状态，接线也方便，讲完理论直接连线做实验，比对着PPT干讲效果强太多了。
控制原理：矢量控制与SVPWM的精髓
这个实验箱采用的是空间矢量脉宽调制技术（SVPWM）。说句实话，很多教材上讲SVPWM，公式一大堆，学生根本看不进去。但用TW-X87做演示就不一样了。它的核心思想是把三相交流电机等效为直流电机，然后跟踪圆形磁场——这个转换过程通过示波器观察驱动波形，学生一目了然。具体来说，SVPWM的波形发生器、Chark变换、扇区判断、Park变换、桥臂作用时间、比较器、死区插入这些模块，实验箱都分步拆解出来了，每个环节的波形都能单独观测，教学针对性非常强。
开放编程：从“照着做”到“自己改”
很多实训设备功能是固定的，学生只能按部就班操作，缺乏自主创新的空间。TW-X87在这方面做得比较到位。它提供全套C语言程序源代码，学生可以通过DSP仿真器在线仿真，自行修改参数、烧写程序、下载运行。我经常在课堂上布置这样的小任务：让每组学生自己修改一个控制参数，观察电机运行状态的变化，然后上台讲解。这种方式既锻炼了学生的编程能力，也加深了他们对控制算法的理解，比死记硬背效果好得多。
教学应用：从基础认知到综合实训
根据我们这几个学期的教学实践，TW-X87可以支撑三个层次的实验项目。第一层：基础认知实验。 包括DSP芯片的认识、CCS编程软件的使用，让刚接触这门课的学生快速上手。第二层：核心控制实验。 三相永磁同步电机的启动、调速、正反转控制，重点训练学生掌握SVPWM波形的观测与调试。第三层：综合创新实验。 学生自行修改程序实现特定的调速曲线，或者模拟新能源汽车驱动系统的工况。值得一提的是，实验箱供电电压是24V安全电压，学生操作时不用担心触电风险，这在学校实训安全管理上也是一个大优势。
总的来说，TW-X87实验箱是一套很适合职业院校教学使用的设备。它硬件配置扎实，控制原理清晰可演示，编程开放度高，安全性能有保障，能够很好地满足从基础教学到创新实训的多样化需求。各位同行如果正在规划电机控制实训室的建设或升级，不妨关注一下这款设备。当然，每所学校的具体需求不同，建议在采购前结合实际教学大纲和设备供应商充分沟通，找到最适合自己的配置方案。
