TW-X53 单片机与MCGS组态综合实验系统

用TW-X53单片机实验系统，让理论“活”起来

作为一名在职业院校教了十几年单片机技术的老师，我深知咱们这个专业的痛点：理论讲得再多，不如让学生亲手“跑”通一个程序、点亮一个LED来得实在。今天想和大家聊聊我们实训室里最近用得得心应手的一套设备——TW-X53 单片机与MCGS组态综合实验系统。它不仅是教具，更是把学生从“代码世界”带入“工业控制现场”的一座桥梁。

系统硬件：一箱在手，实训无忧

咱们职业院校的实训课，最怕什么？最怕设备东拼西凑，上课前光接线就花半小时，还总接触不良。这套TW-X53实验系统给我的第一印象就是 “集成度高、规划清晰”。

基础接口，覆盖核心知识点

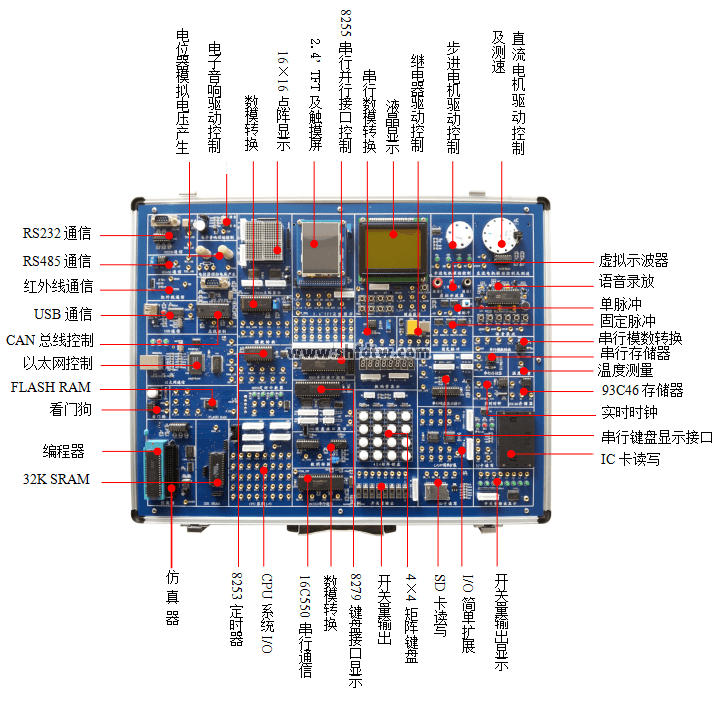

打开这个480×360mm的箱子，你会发现它几乎把单片机应用所需的外围电路都整合在了一起。从最基础的8255并行接口、8253定时计数器，到我们教学中必讲的8279键盘显示接口，都稳稳当当地固定在板子上。这比过去让学生用面包板插接，稳定性提高了不止一个档次。

特别是它的人机接口模块，除了常规的LED数码管和矩阵键盘，还配置了16×16的点阵LED和12864图形液晶，甚至还有一块带触摸屏的2.4英寸TFT彩屏。我带学生做课程设计时，他们用这些模块做出电子钟、简易游戏机，学习兴趣一下子就上来了。

执行部件与通信接口，贴近工业实际

我们教学最终要服务于应用。这套系统配了步进电机、直流电机、继电器这些执行部件，学生可以直接编写程序控制电机正反转、调速，甚至通过光电传感器测速，把闭环控制的原理摸透。

更让我看重的是它的通信接口配置。除了基础的RS232/RS485，它还集成了CAN总线、TCP/IP以太网、USB主机通信（CH375）甚至红外无线通信模块。现在工业现场总线技术更新快，学生在校期间能接触这些，将来进工厂看到CAN网络或485通讯，心里就有底。

教学应用：从基础到综合的完整实训体系

这套系统最打动我的一点，是它实现了单片机与工业组态技术的结合。我们学校过去是分开教的——单片机侧重底层编程，MCGS组态软件放在PLC课里讲。现在用TW-X53，学生可以用C语言写好单片机控制程序，再通过串口或总线，在MCGS组态界面上直接监控和操作硬件。

分层实训，循序渐进

配套的实验指导书把项目分成了三类，很贴合我们的教学节奏：

基础实验：从最简单的I/O口输入输出、A/D与D/A转换开始，让新生快速上手KEIL C51开发环境。
接口进阶实验：像USB通信、CAN总线、语音录放（ISD1730）这些综合性强的实验，适合放在学期中段，锻炼学生的读图与调试能力。
组态综合应用：这是亮点。实验项目中专门有一个板块是MCGS工业组态软件的应用，比如步进电机的总线控制、液体混合模拟控制、交通灯监控系统。学生自己设计组态界面，再和单片机联调，看到点击电脑屏幕上的按钮，电机真的转起来，那种成就感比考试高分还强烈。

解决传统教学中的两个难题

以前上单片机课，有两个场景让我头疼：一是学生调试程序时看不到“控制效果”，代码对不对只能看结果；二是综合实训时，很难模拟真实工业场景的监控需求。TW-X53的虚拟示波器功能帮了大忙——它可以实时显示A/D采样波形，学生调节电位器时能直观看到波形变化，把抽象的信号数字化为视觉反馈。而MCGS组态软件则补上了“上位机监控”这一课，让学生的技能链更完整。

教学心得：让设备服务于能力培养

用好这套设备，关键在于避免“照搬实验指导书”。我的做法是：基础实验严格要求学生独立完成，让他们扎实掌握51单片机内核；进入组态综合阶段后，我会设置一些开放式任务，比如“设计一个粮库温湿度监控系统”，要求学生自己选择合适的传感器（系统集成了温湿度、气敏、超声测距等7种传感器模块），设计单片机程序，并制作MCGS监控界面。这个过程逼着学生把知识串起来。

另外，这套系统配备了USB接口的KEIL仿真器和STC在线下载功能，学生课后在宿舍也能用笔记本电脑接着调试，打破了实训室的时空限制。光盘里近50个例程和视频教程，也成了学生自主学习的“弹药库”。

总的来说，TW-X53单片机与MCGS组态综合实验系统对我们职业院校而言，是一套“软硬兼施”的实训平台。它既照顾了单片机基础教学的系统性，又为学生打开了工业组态技术的大门。如果您也在为单片机课程如何更贴近工程应用而思考，不妨关注一下这套设备。当然，设备只是载体，关键还是我们老师如何设计教学项目，引导学生“做中学、学中做”，真正培养出能解决实际问题的应用型人才。
