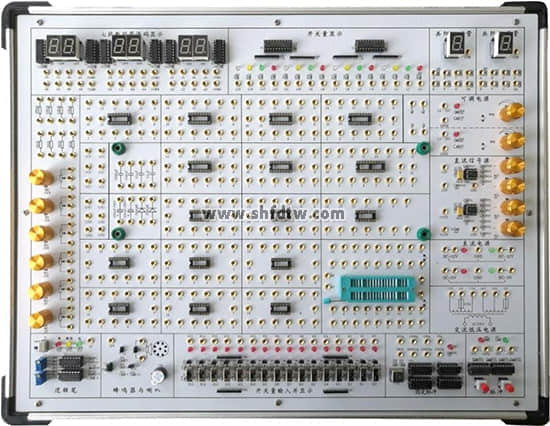

TW-X23数字模拟综合实验箱
用TW-X23数字模拟综合实验箱，让电子技术课“活”起来
作为在职业院校教了十几年电子技术的老师，我深有体会：这门课光讲理论，学生听得云里雾里；动手实践，设备又常常“掉链子”。直到我们教研室前年配置了一批TW-X23数字模拟综合实验箱，情况才彻底改观。今天就跟同行们聊聊，这款设备怎么帮我解决了教学中的“老大难”问题。
一、为什么我选TW-X23？稳定性和灵活性是关键
解决“供电焦虑”与“元件损耗”两大痛点
带过电子实验的老师都知道，最怕的就是学生接线出错把电源烧了，或者实验箱上的元件焊死了没法换。TW-X23数字模拟综合实验箱在这两点上设计得很贴心。它的电源部分采用了DVCC-DB保护板，+5V电源带欠压、过压、过流、短路保护，还有报警和自动恢复功能。学生实验时万一不小心短路了，不用急着断电拆线，电源自己能恢复，这对实训课堂来说太重要了。
另外，它采用“固定功能模块+开放式模块”的组合方式。基础电路部分用固定模块，接线少、成功率高；而像单管放大电路、运放电路这些核心实验，则以分立元件形式设计，电阻、电容、三极管都引出了接插孔，学生可以自己搭接电路，坏了随时换元件，既保证了教学效率，又保留了动手搭建的空间。
二、TW-X23如何支撑我的课程体系？
H3：数字电路实验：从门电路到综合设计
我带《数字电子技术》课程时，最头疼的是实验项目衔接不上。TW-X23数字模拟综合实验箱的信号源配置很丰富，能支撑起完整的数字实验链条。它有16路开关量输入输出，带显示和保护；6位七段LED数码管自带CD4511译码电路；还有1Hz到1MHz的八档固定脉冲，加上10Hz-10kHz连续可调时钟，做计数器、移位寄存器、555定时器应用这些实验非常顺手。
尤其要提的是三状态逻辑笔，测高电平、低电平、高阻态一目了然，学生排查组合逻辑电路故障时效率高多了。像抢答器、数字频率计这类综合设计，也能在实验箱上直接完成。
H3：模拟电路实验：模块化支持分层次教学
模拟电路实验对元件参数敏感，学生搭棚实验容易出问题。TW-X23配置的五个专用模块解决了这个矛盾。比如单管放大电路模块，各种阻值电阻、电位器、三极管都排布好了，学生按图接线就能测静态工作点和放大倍数。差动放大电路和负反馈电路模块则是线路基本固定，只需少量接线，重点让学生观察电路特性。
运放实验模块设计得也很灵活，比例求和、积分微分、波形发生电路都能做，16个电阻、4个电位器、7个电容分立放置，学生可以自己组合参数，观察参数变化对输出波形的影响。这样既保证了基础实验的成功率，又为能力强的学生留出了探究空间。
三、实训教学中的真实体会
用TW-X23数字模拟综合实验箱两年多，我总结了几点实际好处：
第一，耐用性超出预期。铝木合金箱体，学生搬来搬去磕碰少；自锁紧式涂金插孔确实不氧化，实验导线插拔上千次依然牢固。以前每学期要换一批导线，现在一箱导线用了两年还没出问题。
第二，配套资源完整。从基本实验到综合设计，数字部分15个基础实验、模拟部分17个实验，覆盖了教学大纲要求。实验指导书编写得也很详细，学生预习有方向。
第三，维护成本低。模块化设计，哪个模块出问题换哪个，不用整箱返厂。电源保护功能强，这两年没发生过因学生误操作烧坏实验箱的情况。
对于职业院校的电子技术教学，我认为实验设备既要“耐造”，又要“好用”，更要“能教”。TW-X23数字模拟综合实验箱在这三个方面都做得不错。它把数字电路和模拟电路实验整合在一个平台上，从基础验证到综合设计都能支撑，确实是一款适合我们职教课堂的实训设备。如果贵校正准备更新实验设备，不妨重点考察一下这款。
