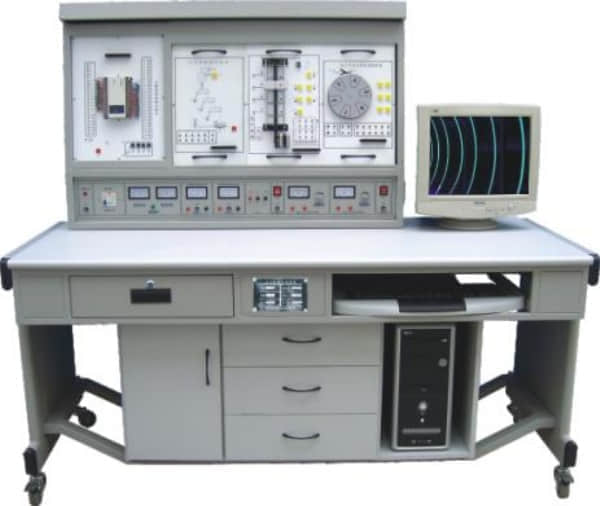

TWS-01PLC可编程控制器实验装置
TWS-01PLC可编程控制器实验装置：职业院校自动化教学的坚实基石
实验室里，指示灯随着学生编写的程序逻辑明灭交替，一台集成PLC主机和多种控制模块的设备，正将抽象的代码转化为电机实实在在的转动。
实验室里，学生们正围绕着一台集成度很高的设备展开热烈讨论——这正是我们今天要介绍的 TWS-01可编程控制器实验装置。
作为职业院校自动化、电气工程等相关专业核心实训设备，它静立在实训室，却承担着将学生从书本理论引向工程实践的重要使命。
01 装置概述
这款TWS-01PLC可编程控制器实验装置，是专门针对职业院校教学特点设计的综合教学平台。其设计核心目标是实现理论与实践的紧密衔接，解决职业教育中常见的“重理论、轻实践”问题。
这套系统构成了一个完整的实验环境，包括PLC主机、多种接口模块、执行机构和配套软件，为教学提供了充分的操作空间和扩展可能。
我见证了无数学子在这套设备上完成了他们的“第一个”工业控制程序调试，这种从无到有的创造过程，正是职业教育最宝贵的价值所在。
02 系统构成与设计特点
这套实验装置采用模块化、开放式设计，主要由几个核心部分组成：PLC可编程控制器实验屏、实验操作桌以及丰富的配套模块。
实验屏是装置的“骨架”，所有模块都可以在其上进行安装和组合。特别值得一提的是，其微机接口部分配备了PCI总线扩展卡、8279键盘、六位数码显示连接电缆，以及8255、8253、ADC0809、DAC0832等核心接口芯片。
配置灵活，兼顾基础与进阶
装置支持多种PLC主机型号，常见配置为三菱FX1N-40MR，提供24点输入和16点输出能力。同时也可以根据教学需要选择西门子、欧姆龙等其他品牌主机。
这种灵活性让不同学校可以根据自身教学重点和行业需求进行配置选择。
安全可靠的教学环境
实验装置采用24V直流安全电压设计，充分考虑了教学环境中的安全因素。所有电气连接部分都配有透明防护罩，既保证了学生观察电路连接的需要，又确保了操作安全。
03 实验内容体系
TWS-01实验装置支持的教学实验内容丰富全面，涵盖了从基础到应用的不同层次。
PLC可编程控制器实验
基础部分包括与、或、非逻辑功能实验，定时器、计数器功能实验等，帮助学生建立基本的逻辑控制思维。进阶部分则模拟真实工业场景，如交通信号灯控制、四层电梯控制、自动售货机、自动洗衣机控制系统等。
这些实验设计既注重基础技能培养，又紧密联系工业实际应用，为学生未来就业打下坚实基础。
微机接口及微机应用实验
这部分实验分为三个层次：微机接口实验（如I/O地址译码、并行接口等）、趣味性实验及控制实验（如竞赛抢答器、交通灯控制等），以及TTL集成电路实验。
下面这个表格展示了该装置支持的主要实验类型及其教学价值：
| 实验类别 | 代表性实验项目 | 培养能力 | 课时建议 |
|---|---|---|---|
| PLC基础实验 | 与、或、非逻辑实验；定时器、计数器功能实验 | 逻辑思维、编程基础 | 8-10课时 |
| PLC应用实验 | 交通信号灯控制；四层电梯控制；自动售货机 | 系统设计、故障排查 | 12-16课时 |
| 微机接口实验 | I/O地址译码；A/D、D/A转换；中断实验 | 硬件理解、系统集成 | 10-12课时 |
| 综合创新实验 | 智能仓储模型；生产线模拟；物联网雏形系统 | 创新思维、项目管理 | 开放课题 |
一机多用，资源整合
通过巧妙的设计，TWS-01实验装置实现了专业基础课、专业课与课程设计的三合一。学生可以在同一平台上完成数字电路、微机原理以及微机应用等不同课程的实验，大大提高了设备利用率。
这种设计特别适合职业院校的教学环境，能够以有限的资源满足多门课程的教学需求。
04 教学应用与建议
在我校多年使用TWS-01型实验装置的教学实践中，我发现它带来了多方面的教学改进。
提升学生学习主动性
传统教学中，学生常常对抽象的控制理论感到困惑。而在这套实验装置上，他们可以立即看到自己编写的程序如何控制真实设备运行。
这种即时反馈极大地激发了学生的学习兴趣。特别是在完成四层电梯控制、自动售货机等综合性实验时，学生表现出的专注度和成就感远超传统课堂。
促进产教融合
装置支持的实验项目紧密对接工业实际应用，使教学内容与行业需求保持一致。例如，PLC编程实验不仅教授语法，更强调工业环境中的编程规范和安全注意事项。
这种教学与产业的无缝对接，正是职业教育的核心优势。学生毕业后能够快速适应工作岗位，缩短了企业培训周期。
教学实施建议
对于计划引入此设备的院校，我有几点建议：确保配套的计算机设备足够支持教学需求；组织教师进行系统培训，充分挖掘设备潜力；结合本地产业特色，开发具有区域特色的实验项目。
特别要强调的是，教师指导书的充分利用可以显著减轻备课和实验辅导工作量。该设备配套的教师指导书包含了详细的实验目的、电路图和参考程序，是宝贵的教学资源。
如今，这套TWS-01PLC可编程控制器实验装置已成为许多职业院校自动化类专业的核心教学设备。每到实验课时间，实训室内学生们或调试程序，或测试电路，或观察现象，或解决问题。
一位刚完成交通灯控制实验的学生兴奋地分享：“当看到红灯、绿灯按我的程序切换时，那种成就感比考试得高分还强烈。” 从最初的逻辑门实验到复杂的控制系统设计，学生们在这套设备上完成了从理论到实践的跨越。
