TW-GY305共沸精馏实验装置
共沸精馏实验装置的教学应用与操作指南
在化工原理实验教学中，有一种设备能让难以分离的共沸物体系“乖乖分家”，这就是TW-GY305共沸精馏实验装置。
作为化工职业教育的专业教师，我多年指导学生进行化工实验，深知一款优秀的实验装置对学生理解复杂化工原理的重要性。共沸精馏作为化工分离中的一项特殊技术，在化工生产中有着广泛的应用。
而TW-GY305共沸精馏实验装置正是针对这一技术而设计的教学设备，它能够帮助学生直观理解共沸精馏的原理和操作要点。
01 共沸精馏的教学意义
在化工生产过程中，我们常常会遇到一些形成共沸物的体系，比如乙醇-水体系。这类混合物用普通精馏方法难以分离，共沸精馏技术应运而生。
通过添加合适的夹带剂，共沸精馏可以成功分离这些“难分难解”的混合物。
这一原理在化工生产中应用广泛，从无水乙醇的生产到溶剂回收，都离不开共沸精馏技术。
让学生掌握共沸精馏的基本原理和操作，对于培养他们的工程思维和解决实际问题的能力至关重要。
02 认识TW-GY305实验装置

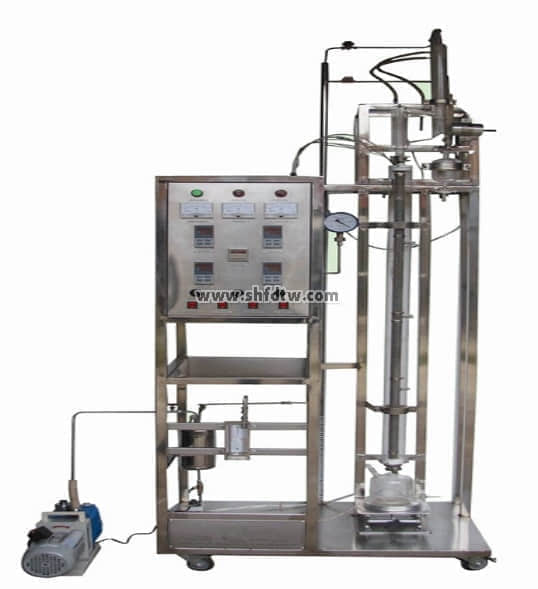

TW-GY305共沸精馏实验装置是一款专为教学设计的设备，它由玻璃精馏塔、冷凝器、油水分离器、再沸器等多个部分组成。
这套装置的核心部件是玻璃精馏塔，塔内装有不锈钢θ环型填料，填料层高度一般为1200mm，塔高约1.4米左右，这样的设计保证了良好的传质效果。
塔外壁采用了透明导电膜保温技术，既能抵抗热损失，又不妨碍学生观察塔内的实验现象，真是一举两得。
特别值得一提的是装置的塔头设计，它带有油水分离器结构，既可采用分相回流，又可采用混相回流，满足了不同实验条件的需求。
03 教学应用亮点
在实验教学中，TW-GY305装置展现了诸多亮点。它能够帮助学生掌握共沸精馏的基本原理和操作，熟悉精馏设备的构造，并能够对精馏过程做全塔物料衡算。
通过实验，学生可以了解共沸精馏与常规精馏的区别，学会分析塔内物料组成，这些都是化工工艺学习中不可或缺的能力。
装置采用触摸屏控制，智能化测温和控温，操作方便易行，学生可以集中精力观察实验现象和分析数据，而不必为复杂的操作分心。
我常常提醒学生：“精馏操作的关键在于平衡，包括物料平衡、热量平衡和相平衡。”只有理解了这一点，才能真正掌握精馏技术的精髓。
04 实验操作指南
在实验开始前，我们需要做好充分的准备工作。首先要检查装置的各部分连接是否完好，确保冷却水供应正常。
实验过程中，塔釜加热功率、回流比和塔身保温功率是需要重点控制的参数。
一般来说，塔釜加热功率约为800W，塔身保温功率为300W左右，回流比则可以通过时间继电器进行控制。
“分段控制” 是我在教学过程中总结出的有效方法：先全回流操作稳定后，再调整到合适的回流比进行采出。
当塔顶出现两种不互溶的液相时，学生可以清楚地观察到共沸精馏的特征现象——分相现象。
此时，富夹带剂相回流入塔，富水相则从分相器中排出，这一过程直观展示了共沸精馏的本质。
05 教学技巧与注意事项
经过多次教学实践，我总结出一些提高教学效果的方法。实验前让学生预习原理非常重要，只有理解了共沸精馏的原理，他们才能更好地分析实验现象。
实验中，我鼓励学生分组讨论操作参数对结果的影响，比如回流比、夹带剂比等因素对产品纯度和收率的影响。
安全永远是第一位的。我严格要求学生遵守操作规程，尤其是在加热和取样过程中，必须佩戴好防护用具。
实验结束后，我会引导学生对比共沸精馏与普通精馏的异同，并思考工业应用中可能遇到的问题及解决方案。
这样的训练能够培养他们的工程思维和创新能力。
记得有一次，学生们在成功分离乙醇-水体系得到无水乙醇时，那种兴奋和成就感溢于言表。这种实践带来的深刻理解，是任何理论讲解都无法替代的。
化工是实验的科学，只有通过亲自动手操作，观察现象，分析数据，才能真正掌握化工分离技术的精髓。
希望同学们能充分利用TW-GY305这样的实验装置，为未来成为优秀的化工工程师打下坚实基础。
