TW-QY54型智能液压综合实验台

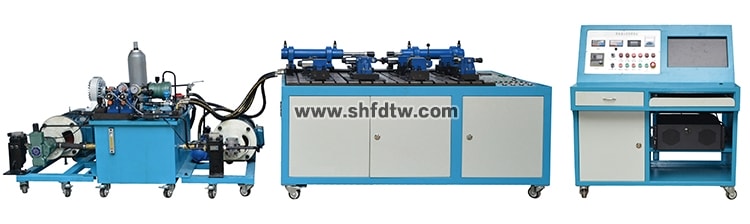

该液压实验台由操作台、高压泵站、控制台（带电脑桌）三大件组成，不但能完成液压传动课程的设计性、创造性、综合性实验，而且特别适用于液压工程测试，元件性能测试，对教学、科研、检测具有极为强大的支持，是液压学科中的学者、专家、工程技术人员的得力助手。

一、实验项目

1、常用液压元件的性能测试实验；

2、液阻特性性能测试实验

3、液压回路组态画面演示及控制实验；

4、液压传动基本回路搭接实验；

5、可编程控制器（PLC）电气控制实验，机电液一体化控制实验；

6、液压传动系统组成示范演示实验；

7、液压传动各元、部件结构及工作原理观摩、拆装实验。

8、PLC软件仿真演示实验

您只要致电：021-55884001（袁经理）

我们可以解答  智能液压综合实验台  的相关疑问！

我们可以帮您推荐符合您要求的  智能液压综合实验台 液压实验装置 智能型液压实训台 液压试验台  相关产品！

找不到所需产品？请点击  产品导航页

当前产品页面地址：http://www.shfdtw.com/productshow-90-3111-1.html

二、实验内容

1、液压元件性能测试实验（带智能软件测试）

（1）溢流阀静态性能实验

溢流阀主要静态性能的测试，包括：调压范围测量、压力振摆测量、压力偏移测量、压力损失测量、卸荷损失测量、启闭特性测量等

（2）溢流阀动态性能实验

溢流阀压力阶跃响应特性曲线的测试和溢流阀动态特性各参数（稳态压力、卸荷压力、压力峰值、卸压时间、压力幅值、压力超调量、升压时间、过渡时间等）

（3）减压阀的静态性能实验

减压阀的静态特性参数（调压范围、压力振摆、压力偏移等）测试；减压阀进口-出口特压力性曲线的测试；减压阀出口压力-流量特性曲线的测试

（4）减压阀的动态性能实验

减压阀的压力阶跃响应特性曲线的测试；减压阀动态特性各参数（稳态压力、卸荷压力、压力幅值、压力超调量、压力峰值、过渡时间、升压时间、卸压时间等）

（5）液压泵性能测试实验

液压泵的空载性能测试，液压泵的功率特性实验，液压泵的效率特性(机械效率、容积效率、总效率)测试

（6）节流调速回路性能实验

变负载速度－负载特性和功率特性的测试；恒负载工况下，功率特性的测试。（进油节流调速、回油节流调速、旁路节流调速、进油调速阀调速的特性测试）。

（7）液压缸的特性测试；

最低启动压力的测试实验；液压缸的负载效率测试实验。

（8）液阻特性性能测试

薄壁小孔液阻特性测试，细长小孔液阻特性测试，环形缝隙液阻特性测试

（9）马达的特性测试；

液压马达的空载性能测试，马达功率特性测试实验；马达效率特性测试实验。

2、液压组态仿真演示与控制实验50种

本设备配套采用北京力控7.0正版组态仿真控制软件，带加密狗，不限时，不限次，提供了全套液压回路三维立体动态的模拟演示与控制，能在计算机里提供液压回路搭接原理图（包括实验说明、实验配置、实验步骤）、液压元件三维动画演示图（包括装配动画演示、剖面旋转动画），提供PC控制与本地仿真控制两种控制模式，并且能同步控制真实液压回路的动作，还可以清晰看到用不同颜色演示液压回路油路的工作动态，可以真实模拟油路在不同节流阀开口，系统压力等情况下的运行情况。使学生能更直观地学习和了解实验内容，实现了实验过程的虚拟可视仿真。
