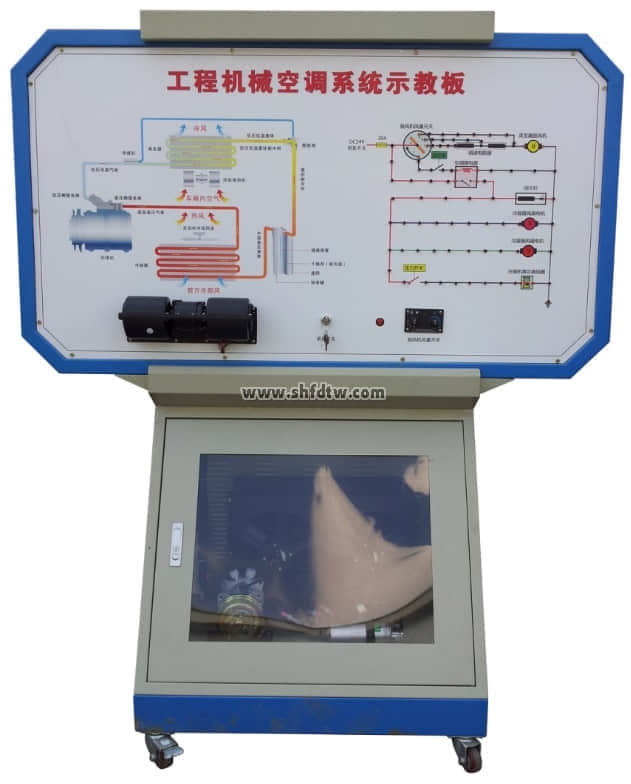

TW-GJKS05工程机械空调系统实训台

一、产品简介

    TW-GJKS05工程机械空调系统实训台设备采用  ZC50工程机械  空调系统为基础，充分展示工程机械空调系统的组成结构和工作过程。适用于各类学校对工程机械空调系统理论和维修实训的教学需要。

您只要致电：021-55884001（袁经理）

我们可以解答 工程机械空调系统实训台 的相关疑问！

我们可以帮您推荐符合您要求的 工程机械空调系统实训台 相关产品！

找不到所需产品？请点击 产品导航页

当前产品页面地址：http://www.shfdtw.com/productshow-66-2351-1.html

二、功能特点

1.真实可运行的工程机械空调系统，充分展示工程机械空调系统的组成结构和工作过程。

2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示工程机械空调系统的工作过程以及工作原理。

3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车单风口空调系统的工作原理。

4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。

5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。

6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。

7.实训台R形钢结构焊接，面板箱采用嵌入式固定安装；底部设置三角形储物箱，安装透明单开门。表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

三、技术规格

外形尺寸：1600×700×1700mm(长×宽×高)

动力电源：三相四线(或三相五线)380V±10% 50Hz

外接电源：交流220V±10% 50Hz

工作电压：直流12V

制 冷 剂：R134a

工作温度：-40℃～+50℃

高压压力表：0～3.5MPa

低压压力表：0～1.5MPa

三相异步电动机：

    型  号：YT 100L1-4

    电  压：AC 380V

    功  率：2.2KW

    转  速：1420r/min

    颜色：7032

    钢管：40*40*3mm

    面板机柜：1.5mm冷板冲压成形，背面设置维修门；

    移动脚轮：120*80mm
