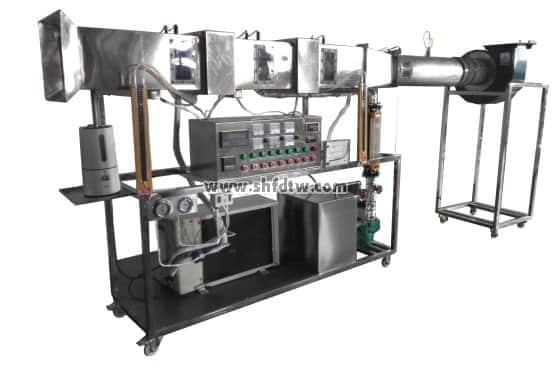

空调、冰箱制冷制热实训考核装置

技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、装置容量：＜1.2kVA
3、外形尺寸：1580mm×730mm×1700mm
4、制冷剂类型：空调 R22、冰箱600a
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
装置的基本装备
本实训装置主要由电源控制屏、实训桌、故障箱、测试箱等组成。
1、电源、仪表控制屏：控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等。
2、交流电源控制单元：单相三线制220V交流电源供电，交流电压表2只 测量范围０～250V，用于监测电网电压，交流电流表2只测量范围分别为０～5A、０～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
3、制冷系统压力检测单元：提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于测量空调、冰箱系统高、低压侧压力
4、温度检测单元：提供三位半数字温度表2只，用波段开关切换，显示不同点的温度变化情况
5、电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
6、实训桌

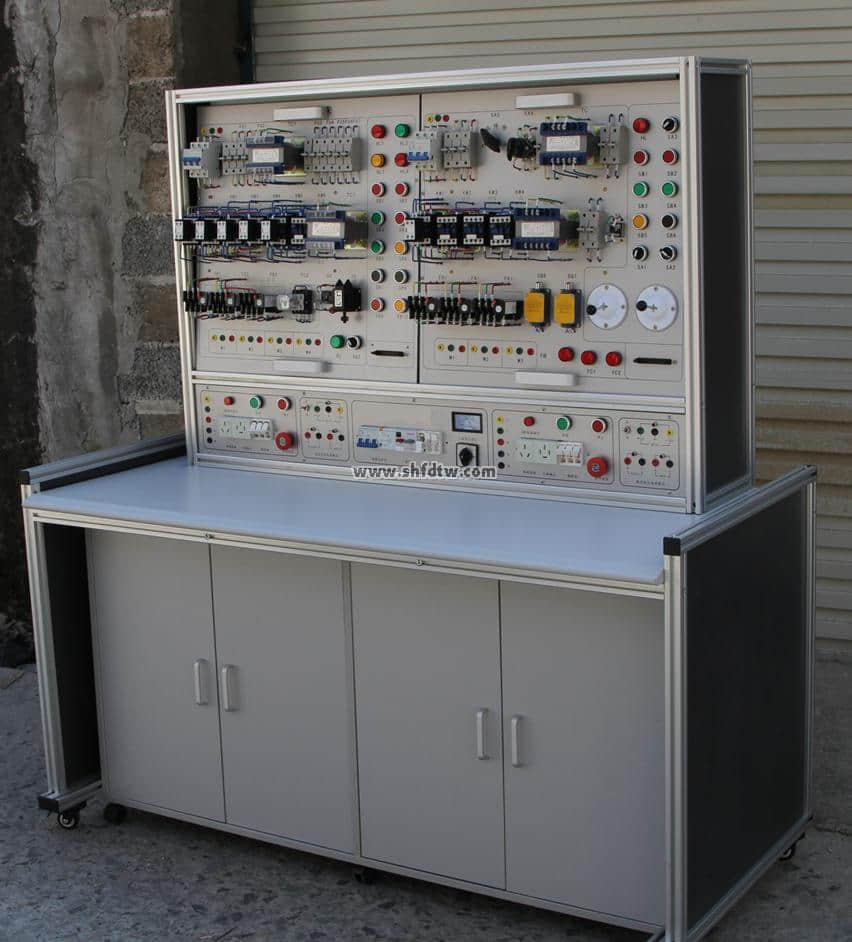

电工技能及工艺实训考核装置

设备要求：
要求设备可以完成大、中专院校的《电工学》、《电工技能训练》、《电工仪表》、《电工实训》、《维修电工技能训练》、《电气控制技术》等相关电工仪表及照明与测量课题教学，同时可作为以上教材中实训项目的测量仪表使用。
结构要求：
1、设备外形尺寸不小于：1600×1370×1800mm（长×宽×高），台体设计为单面双工位结构，可容纳2个学生同时独立完成实验，桌腿底部有调节器，高度可调，保证实训台平稳度；要求实训台立柱采用特殊模具工业铝，型材截面尺寸不小于120×40mm（长×宽），实训屏采用特殊模具工业铝合金型材滑道，）铝合金滑道用来悬挂金属网板，也可放置电工、电力拖动等实验模块；2、网孔板为拉丝不锈钢网孔板，其原材料为拉丝不锈钢，整板折边而成，方便学生拆装，每台设备有四块，网孔板板尺寸不小于640×730mm，网孔板孔尺寸：5mm*10mm，孔间距3mm，并免费提供固定安装座和安装螺丝。
2、电源箱表面作阳极氧化24层处理，不导电，其余表面均选用绝缘材料。
1） 全铝合金结构，外形美观，保证了产品的整体性。
2）仿真仪表面板标识，易于加深学生对仪表的直观了解。
3）粗实线框区分功能单元，操作方便，安全可靠。
4）电源箱提供三相五线制电源、单相电源和两路直流0-30V联系可调电源，具有过流、欠压、短路、漏电等保护系统，四块直流电流、电源表头。元器件均采用

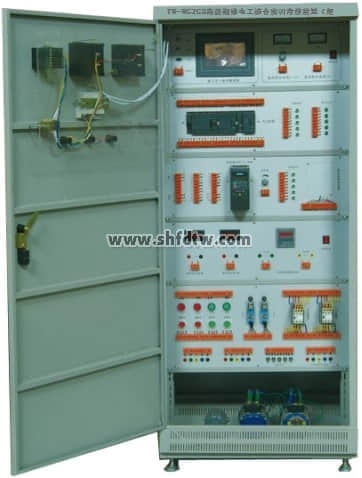

高级维修电工及技能培训考核实训装置

结构要求
1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训；操作内容的选择具有典型性、实用性、科学性。
2、实训台采用三相五线接入，保障实训设备接地稳定可靠，且占地面积小，节约用房、减少基建投资；
3.技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类的电气拖动系统，能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求；
4.继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；实训时通过线槽走线，进行工艺布线训练；
5.接触器和热继电器等电气元件均采用国内知名品牌，保证设备的品质、性能；
6.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，当实训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行；
7.控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准；
8.实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线，安全快捷；
9.装置上设有三相电源输出短路软截止保护功能，防止了学生实训时由于接线错误或误操作而发生短路损坏元器件，同时能保障实训顺利进行并节约了实训的成本。

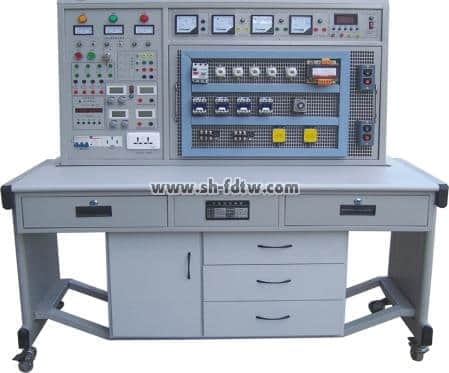

电工实训考核装置

设备配置智能报警系统：
报警系统采用LED显示，可实时监控实训设备在通电状态下电压、电流、温度值。学生实验操作前，老师可根据具体的实验项目设置智能报警的预警值，学生实验过程中出现实验错误或接线错误，系统会自动发出声光报警，并自动切断电源。教师可根据实验需要，自由选择开启或关闭智能报警系统。
智能报警系统具有远程通信及监控功能，并配有扩展的火灾报警功能。                                                                    5、实训室智能化实验室控制系统：① 漏电保护功能、面板有多功能三孔220V安全插座。
② 密码开机、时钟显示（可自行设置）。
③ 采用8吋DWIN串口液晶触摸屏，六万五仟色真彩屏幕，分辨率800*600，工作温度为超宽温-20/+70℃以上，能设置和显示主控台各项电气参数。界面清晰，内有主控台操作说明书。
④ 实验用交直流电源、直流高压、直流大电流输出、控制学生端交直流低压电源输出及220V交流电源四路输出，有锁定功能，可锁定控制学生端交直流低压电源，锁定后学生不能操作。
⑥ 交流电源输出0V-36V，电压分辨率为1V，输出电流大于4A，直流稳压输出0-36V，电压分辨为0.1V，电流大于3A。直流大电流输出40A/10S.直流高压输出240/300V/100mA。
⑦能直接监视到每张学生桌电压的高低。
⑧设有多媒体控制及转换功能，方便教师进行多媒体教学。主控电源箱体与控制抽屉均用金属材料制成，表面磷化喷塑防护，安装锁具。电源主控台需与教师演示台一体化。
