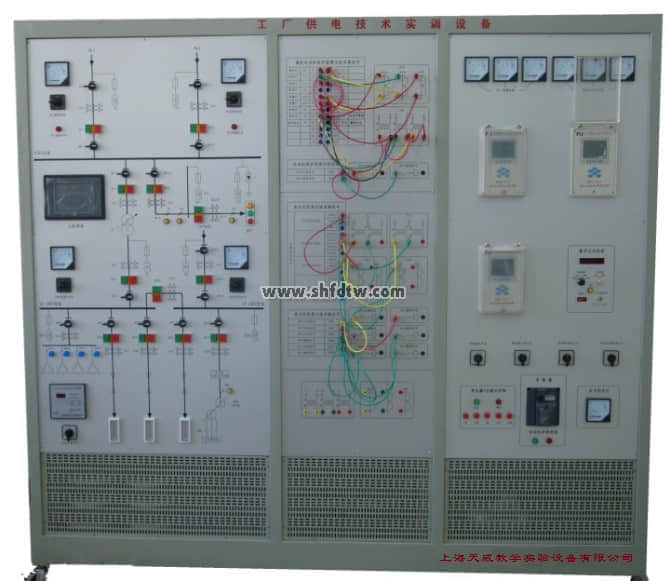

工厂供电技术实训装置
一、概述
该系统能完成的实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训培训考核平台。150-IIIA型工厂供电综合自动化实训考核设备含仪表仪器显示柜、变电站模拟控制屏、微机智能保护柜。10KV高压采用0.4 KV电压等级进行模拟，各种电气均使用真实元件。本设备配有30KVA的变压器，能在面板上能真实的反应出高低压的变化，并通过电脑实时显示。主要功能相数：3相、频率：50Hz、绝缘耐热等级：F级、绕组平均温升：≤100K、局部放电量：小于5pc。
二、设备的功能和实训项目
工厂供电综合自动化实训考核设备学生可以完成隔离开关、断路器、接触器、电流互感器、仪表选择使用、微机控制监控、母线的拆装与连接和操作。
（一）系统能完成的实训项目
1、高、低压开关与成套设备的认知与操作
(1) 10kV高压隔离开关的认知与操作
(2) 10kV高压真空断路器的认知与操作
(3) 低压塑壳断路器的认知与操作
(4) 0.4kV低压开关柜的认知与操作
2、高、低压电流、低压互感器的认知与接线
(5) 高、低压电流互感器的认知与接线
(6) 高压电压互感器的认知与接线
3、电气仪表结构认识与特性测试
(7) 电流表的使用
(8) 电压表的使用
(9) 有功功率表的使用
(10) 无功功率表使用
(11) 功率因速的使用
(12) 三相有功电度表的使用
(13) 三相无功电度表的特性
(14) 电子式多功能电度表的使用
(15) 多功能智能的使用
4、系统保护和微机保护实验实训
(16) 线路灭磁保护
(17) 变压器轻瓦斯保护
(18) 电压互感器二次回路断线保护
(19) 电机过流保护
(20) 复合电压起动电流保护
(21) 三段式电流保护
(22) 电压回路电路保护
(23) 微机线路保护监控测试
(24) 微机电动机保护监控测试
(25) 微机进行自投保护监控测试
5、35kV变电站监盘与抄表
(26) 三相多功能智能仪表的使用和参数设置
(27) 系统运行状态监视
(28) 35kV双路进线电量监测
(29) 35kV变电站主变电量监测
6、供配电系统构架与监测实训装置
(30) 变电所电气主接线一个半断路器接线方式；
(31) 变电所电气主接线内外桥接线方式；
(32) 变电所电气主接线双母线及双母线带旁路接线方式；
(33) 变电所电气主接线单母线及单母线分段接线方式；
(34) 高、低压配电网的接线方式；
(35) 低压配电保护系统及用电设备的接法；
(36) 电力变压器的联接组別；
(37) 无功功率补偿及补偿电容的保护；
(38) 终端变电所分合闸操作；
(39) 剩余电流的分级保护；
(40) 电力变压器的有载调压；
(41) 电力系统实时参数及状态的测量及分析
(42) 实训台电气主接线模拟图的认知
三、工厂供电综合自动化实训考核设备主要配置、功能及主要性能、技术指标
五、技术指标
1．输入电压：三相五线制380V±10% 50Hz
3．整套系统总容量：<12KVA
4．台体尺寸：
继电保护柜1：（长）800mm×（宽）850mm×（高）2000mm
继电保护柜2：（长）800mm×（宽）850mm×（高）2000mm
Y模拟控制屏：（长）2450mm×（宽）700mm×（高）2000mm
