风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台

所属栏目:公司动态 点击数量:7845

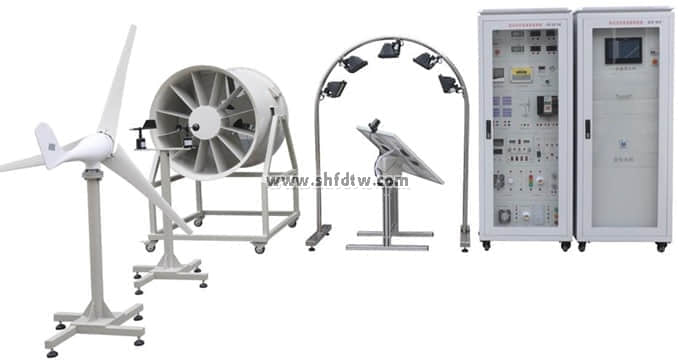

风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台(图1)编辑

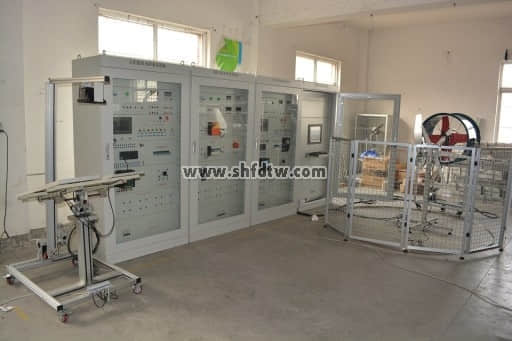

风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台(图2)编辑

能源是国民经济发展和人民生活必须的重要物质基础。在过去的200多年里,建立在煤炭、石油、天然气等化石燃料基础上的能源体系推动了人类社会的发展。但是人类在使用化石燃料的同时,也带来了严重的环境污染和生态系统破坏。近年来,世界各国逐渐认识到能源对人类的重要性,更认识到常规能源利用过程中对环境和生态系统的破坏。各国纷纷开始根据国情,治理和缓解已经恶化的环境,并把可再生、无污染的新能源的开发利用作为可持续发展的重要内容。风光互补发电系统是利用风能和太阳能资源的互补性,具有较高性价比的一种新型能源发电系统,具有很好的应用前景。

您只要致电:021-55884001(袁经理)

我们可以解答 风光互补发电与船舶汽油发电机组教学装置 的相关疑问!

我们可以帮您推荐符合您要求的 风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-65-1465-1.html

二、系统组成

2.1 系统工作过程叙述

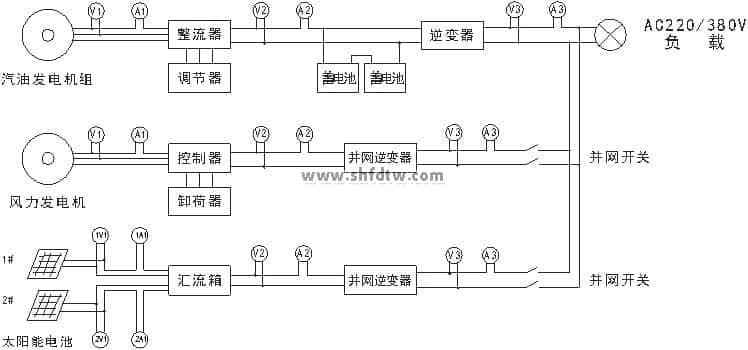

   风光互补发电与船舶汽(柴)油发电机组并网实验系统,是利用汽、柴油发电机组为核心,发电机组所发电能经整流、滤波、同频、同相位处理后接至船舶负载供电。将风力发电机所发电能经风力发电机控制器整流、滤波,卸荷器后把三相交流电变成直流电再经并网同步电源转换成可与市电(汽/柴油发电机组)接轨的单相或三相交流电;再将太阳能电池组所发电能,经汇流箱汇流后,送至并网逆变器把直流电转换成与市电(汽/柴油发电机组)接轨的单相或三相交流电,送至电网即并网。

2.2 设计思路

    风力发电机并网、光伏发电并网由于当前技术条件相对成熟,并网末端相关标准同样依据国家电网标准设计入网,条件基本不受限制,不存在技术障碍。

    该系统的假想设计初衷是要利用“汽/柴油发电机组”来代替国家电网信号,即要求“汽/柴油发电机组”所发电能可以为负载系统供电,也可将所发电能并至国家电网,还要做为风力发电和光伏发电并网入网检测信号,还要在其本身功率不足的情况下与风力发电和光伏发电并网,三者共同为负载供电。

风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台(图3)编辑

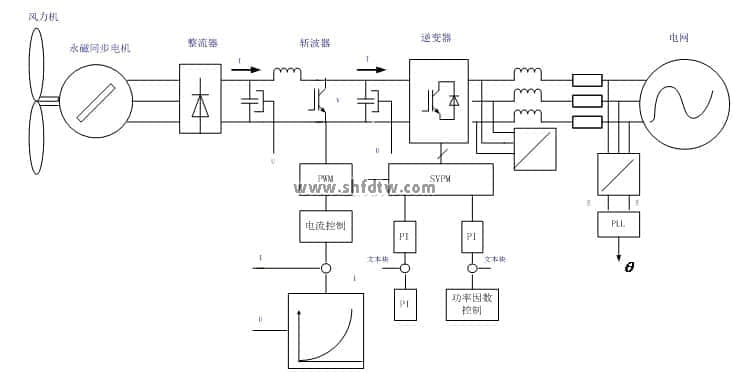

永磁同步电机并网发电装置

    因“汽/柴油发电机组”发出的电能是稳定的AC220V/380V,而且存在频率波动大、电压不稳定、相位角在同一时刻多次变化,电压、频率、相位角等受带载和带载成度影响较大,综上因素,故只能做为基本交流电能来为负载供电,不能做为并网信号源来使用,这就造成了三者不能相互兼容的局面。

“汽/柴油发电机组”若要做为并网信号源来供风力发电和光伏发电检测使用,必须经过AC-DC、DC-AC的转变过程,使“汽/柴油发电机组”经整流、滤波、变换后,尽量使得电压、频率稳定、不受发电机组电压、频率波动限制。

风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台(图4)编辑

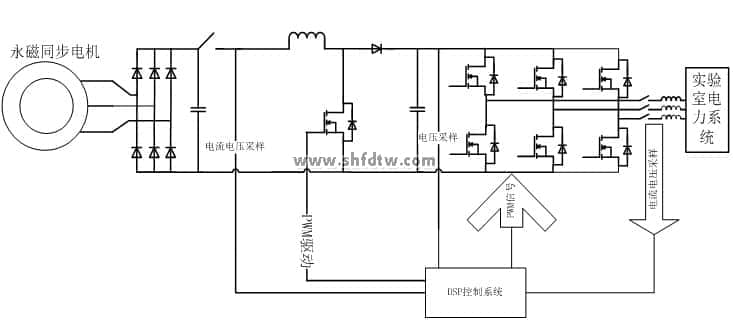

功率变换控制结构图

   由于此方案构思为行业内在当前技术市场尚属技术空白,若要解决这种技术问题那么我们必须要根据方案摸索并尝试实施。

2.3 系统组成

   系统由2KW汽/柴油发电机组、整流系统、储能蓄电池、并网逆变器、安全保护开关,蓄电池组、风力发电控制器、卸荷器,风机并网控制器、并网逆变器,光伏组件,汇流箱、光伏并网逆变器,监控仪表、直流屏,交流屏、监控单元等组成。

风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台(图5)编辑


系统简要工作原理框图

三、主要技术规格参数

3.1、系统规格

 ◆ 系统工作电压:DC12V,AC220V

 ◆ 系统工作电流:AC15A

 ◆ 系统输出功率:2.2KW(汽油发电机组)

 ◆ 系统输出功率:1000W(光伏并网发电)

 ◆ 系统功率:1000W(风力并网发电)

3.2、汽油发电机组

   采用新通信用开关电源系统技术,充电电流符合充电曲线,能够参考电流、电压等信息自动调整均充/浮充、恒流/恒压等充电方式。同时具有电池容量和负载容量灵活设置功能,可针对不同容量电池和不同大小负载进行智能充电供电,在确保电池充满的同时保障电池使用寿命。

输出频率:  50HZ

额定电压:  220V

额定功率: 2KW

功率: 2.2KW

直流输出:  12V

额定电流:  9A

相  数:  单相

噪音水平(7M):  65分贝

起动方式:  手启动

油箱容积:  15L

净重(KG):  44/47

发动机型号:  EM168

发动机形式:  四冲程

发动机功率: 4.1KW

绝缘等级:   F级

排量:     163CC

燃料型号:   90#无铅汽油

机油容积:   0.6L

燃料 :    90#无铅汽油

耗油量:    365g/h

连续工作时间: 15hrs

尺寸(MM):  600*430*490

3.3、发电机控制系统

3.3.1 技术特点

采用无变压器设计,转换效率更高,轻巧美观,体积小,重量轻。端口采用直插式防水端子,接线方便,安全,可靠。适用于户用型小型风力发电系统。

具有独立的MPPT功能,功率跟踪。

户外型设计(IP65)完全密封的外壳使之适应苛刻的环境

实时MPPT算法提高风力发电机发电率

面板散热器,保证长期的清洁和散热

无隔离变压器,效率达到98%

极性接反保护,防止误接线造成的损坏

高过载能力,在严酷的环境条件下可输出满功率

正弦波输出

孤岛效应防护

通过并网运行的国际标准认证

LCD面板液晶显示,方便监视主要参数

紧凑轻巧和高功率密度设计

最大功率跟踪电压范围[Vdc]:100~500V


要购买风光互补发电实训系统需要注意到两个方面的问题;

第一它要有技术构成,

第二,它要具有可靠的售后服务。

根据这两点进行选择,上海天威教学实验设备有限公司无疑是合适的购买企业。该公司所生产的风光互补发电实训系统具有着国际同步技术应用,在产品质量上是可靠,不论是使用年限还是正常运行安全性都有着出色的表现。在售后方面上海天威教学仪器设备有限公司做的也异常优异,不论用户在使用设备中遇到什么样的问题,企业都会在很短时间给出解决方案,帮助用户让设备使用很短的维护时间,解决故障问题。

风光互补发电实训系统是新能源领域中的一种重要教学设备,很多大学及相关企业都开设了这类能源系统的研究和使用,那么有着这类需要的用户该怎样购买此类设备呢?


风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台(图6)编辑
  • 型号:TW-PVT22

  • 品名:太阳能光伏发电综合实训系...

  • 价格:65000.00

风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台(图7)编辑

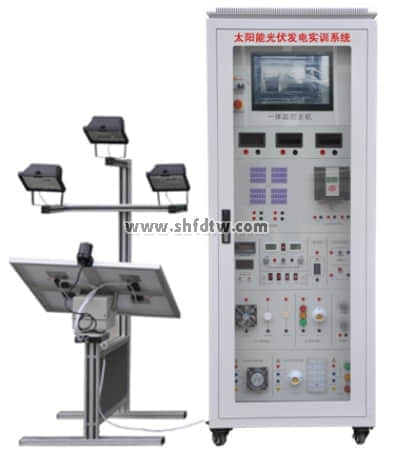

  • 型号:TW-PV06

  • 品名:太阳能光伏发电实训系统

  • 价格:70000.00

风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台(图8)编辑

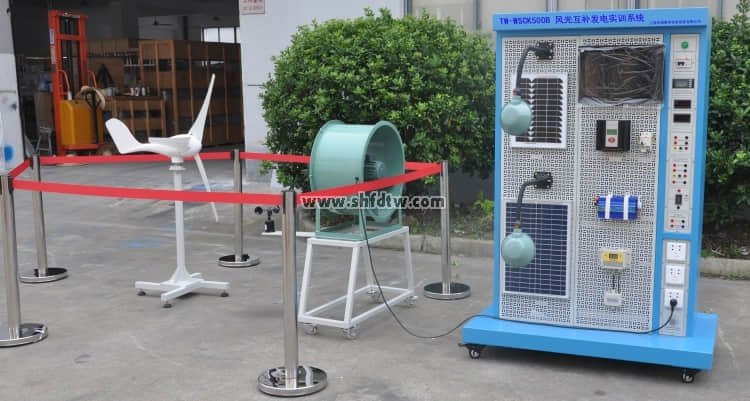

  • 型号:TW-WSCK500B

  • 品名:风光互补发电实训系统

  • 价格:84000.00

风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台(图9)编辑


  • 型号:TW-WS500B

  • 品名:风光互补离(并)风发电实训...

  • 价格:115000.00

风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台(图10)编辑


  • 型号:TW-WS500FG

  • 品名:风光互补发电教学实验实训...

  • 价格:115000.00

风光互补发电与船舶汽油发电机组,风光互补船舶汽油发电教学设备,船舶汽油发电机实验台(图11)编辑


  • 型号:TWFG-CF

  • 品名:风光互补发电与船舶汽油发...

  • 价格:470000.00
