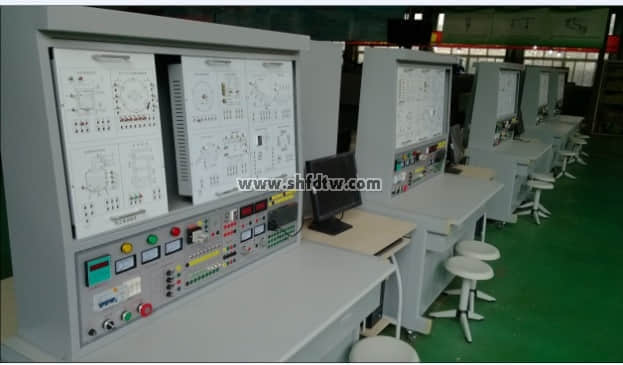

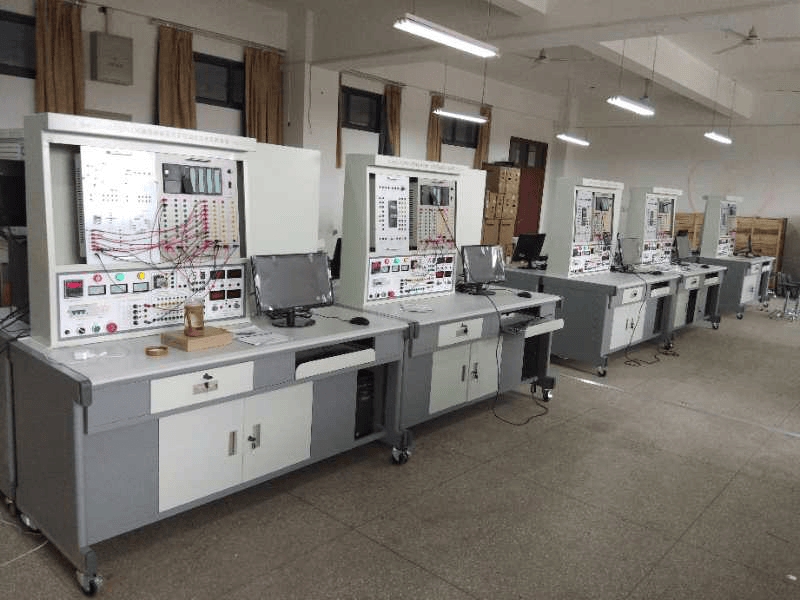

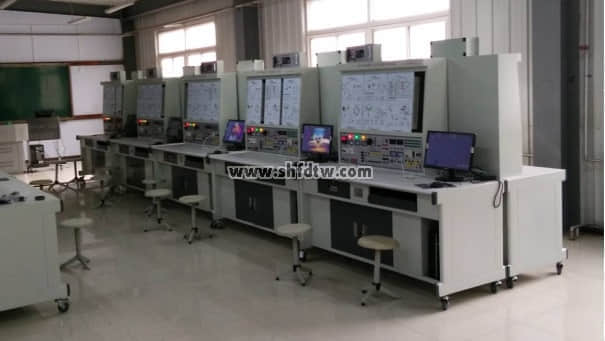

plc实训台(图1)

一、系统要求

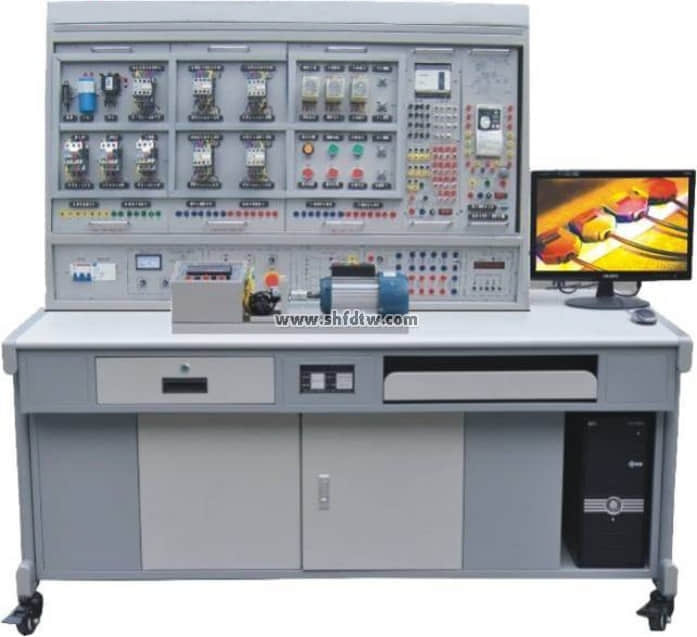

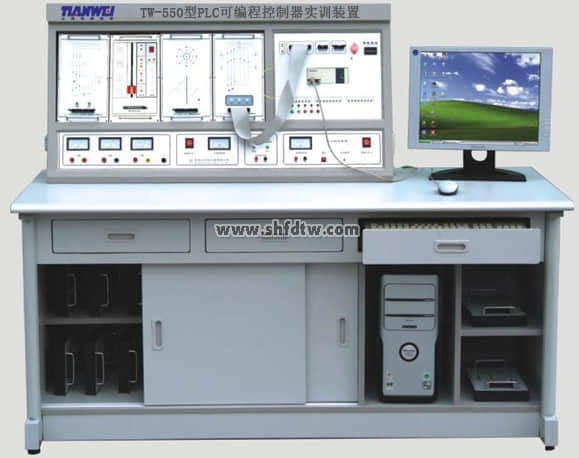

本设备由通用工作台及面板支架、工业型材立柱结构组成，台面可以安放电脑，各实训模块不用时可存放到工具橱中，使用时取出，使用方便，配置灵活，能满足不同阶段学生教学实训任务的需要。该实训装置需包含可编程逻辑控制器、变频器、触摸屏、编程软件、仿真实验教学软件、模拟控制模块、实物、电机等，不仅可满足各职业学校对《可编程控制技术》、《工业控制技术》等实验教学和相关课程设计、考核的要求，还可作为工程技术人员的培训设备。

二、产品要求

1、采用模块化式结构，更换便捷。

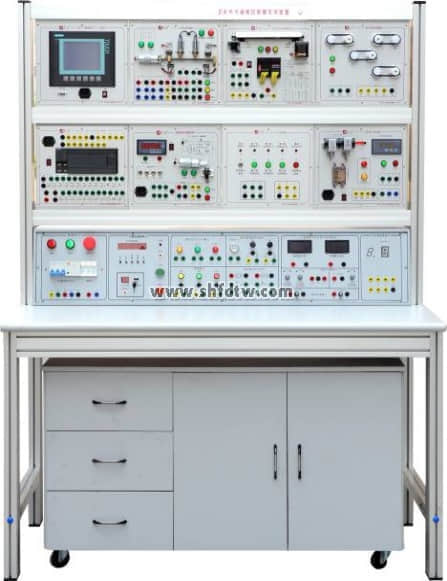

2、实验装置要求采用型材结构和铝合金框架结构结合模式，结构需牢固，要求接近工业现场的实际应用。

3、PLC编程软件为正版软件。

4、适合就业前及岗前综合技能训练，适合高级工技能培训考核。

5、能进行小型工程项目设计、设备选型、安装调试、操作模拟。

6、只需三相四线交流电源即可投入使用，实训资源丰富、综合性强，有效节约实训用房。

7、安全性高，除配备电压型和电流型漏电保护器外，装置设有单片机全程监控的过载或短路软截止保护功能，确保设备和人身安全。

三、技术性能

1、输入电压：三相四线制～380V±10% 50Hz

2、工作环境：温度范围-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1700mm×700mm×1680mm

四、实验模块项目内容：

1、PLC基本实验项目

1）PLC认知实验

2、PLC模拟控制应用实验

1）四节传送带控制

2）十字路口交通灯控制(声效、自动／手动)

3）天塔之光控制(闪烁、发射、流水型)

4）机械手控制控制

5）音乐喷泉控制

6）装配流水线控制

7）自控轧钢机控制

8）多种液体混合装置控制

9）LED数码显示控制

10）舞台灯光电路控制

11）水塔水位控制(自动／手动，自诊断)

12）邮件分拣机控制

13）四层电梯控制

14）五相步进电机控制

15）Y/△换接启动

16）自动配料装车控制

17）运料小车电路控制

18）自动洗衣机控制

19）加工中心的模拟控制实验

20）自动售货机控制

3、PLC控制电气线路综合实验

1）PLC控制的三相鼠笼式异步电动机点动控制和自锁线路

2）PLC控制的三相鼠笼式异步电动机Y／△换接起动线路

3）PLC控制的三相鼠笼式异步电动机反接制动线路

4）PLC控制的三相鼠笼式异步电动机能耗制动线路

4、PLC、变频器、综合应用技能实验

1）变频器功能参数设置与操作实验

2）变频器报警与保护功能实验

3）外部端子点动控制实验

4）变频器控制电机正反转实验

5）多段速度选择变频调速实验

6）变频器无极调速实验

7）基于外部模拟量（电压/电流）控制方式的变频调速实验

8）PID变频调速控制实验

9）PLC控制变频器外部端子的电机正反转实验

10）PLC控制变频器外部端子的电机时间控制实验

11）基于PLC数字量控制方式的多段速实验

12）基于PLC模拟量控制变频开环调速实验

13）基于PLC模拟量控制变频闭环调速实训

14）基于PLC通信方式的变频器开环调速实验

15）基于PLC通信方式的变频器闭环定位控制实训

16）基于触摸屏控制方式的基本指令编程练习

17）基于触摸屏控制方式的LED控制

18）基于触摸屏控制方式的温度PID控制

19）基于触摸屏控制方式的电机转速控制

20）基于触摸屏控制方式的PLC与变频器通信控制

20）RS485网络组建（网络读写控制）

21）RS485网络的组态监控

5、实验项目

1）温度控制

2）直流电机控制

3）单容水箱液位控制实验

6、软件控制硬件实物实验：

1）机械手控制（含3D虚拟现实软件）

2）立体车库工业模型（含3D虚拟现实软件）

3）材料分拣控制（含3D虚拟现实软件）

7、实物实验;

1）温度控制对象模型

2）直流电机控制对象模型

3）单容水箱液位实训对象系统（模拟量实物模型）

4）水果采摘控制器及资料

五、规格参数

1、输入电源：三相四线制AC380V±10％/50Hz；2、装置容量： 350VA；3、外形尺寸不大于：1500mm×750mm×1540mm；

六、技术说明要求：

1、安全保护要求：1）满足国家标准，设有电流型漏电器，有漏电现象，即刻告警并切断总电源，确保实验者人身安全。需要具有电压型漏电保护器，具有元器件及线路板的线路保护；2）实验台采用强电全塑型封闭安全实验导线。

2、实训室无线电源管理器说明：（整个实室配1套）：该系统由学生无线网络管理器以及管理软件组成，无线网络管理器由实验定时报警器、时间管理器等功能模块，管理软件分为教师机管理软件和网络管理软件两部分。该系统还可通过非接触式射频卡设置故障，电源控制进行管理

3、电源技术说明：

三相四线电源输入，经漏电保护开关，通过启停按钮控制设备电源输出。设有交流电压表一只，通过转换开关切换监视电网三相电压。输出三相四线380V交流电源，电源设有电子电路和保险丝双重保护功能。

4、功能模块：

1路0-15V可调直流电压；1路0-20mA可调直流电流；逻辑电平指示；逻辑电平输出

5、可编程控制器：

配置三菱FX3U-48MR 48点以上PLC，内置数字量I/O（24路数字量输入/24路继电器输出），主机支持数据通讯RS-232CRS-485,RS-422,N:N网络、并联链接、计算机连接，辅助内部继电器7680点、定时器：512点，基本指令27个、步进梯形圈指令2个、应用指令209种；运算处理速度：基本指令0.12us/指令，应用指令0.2-百 us/指令，外形尺寸不小于：260*93*81mm，工作温度：低温：-40～5，高温：55～70，湿度：95%，气压：70～110kPa，模拟量模块（2路模拟量输入/1路模拟量输出）； 485通信模块，将所有PLC输入输出端子全部引致安全插座，配套编程电缆2条。

6、变频器：

三菱D740 三相输出，电压型，控制方式V/F 闭环，带滤波器，额定电流2.5A，外形尺寸不小于45*150*150mm，输出功率0.4KW以上，集成RS485通信接口。具有过电压、欠电压保护，变频器、电机过温保护，接地故障保护，短路保护等保护功能，防护等级：封闭式 IP20，配合试验台可完成上述实验内容。

7、触摸屏实验组件：

采用昆仑通态触摸屏DC24V供电，以Cortex-A8 CPU为核心（主频600MHz）的高性能嵌入式一体化触摸屏，内存128M, 7英寸高亮度TFT液晶显示屏（分辨率800×480），四线电阻式触摸屏（分辨率4096×4096），防护等级IP65，电磁兼容为工业三级，工作温度-10～45度，存储温度-20 ～ 70度，同时还预装了嵌入式组态软件（运行版），具备强大的图像显示和数据处理功能。彩色触摸屏,配有通信下载编程电缆，触摸组态软件等。

8、控制挂箱模块：

要求配置独立的挂箱及对象可以完成第三部分所有要求的实验内容。

9、配套实物对象要求：

为满足学生二次设计及创新设计需要，要求配置下述实验对象，要求提供相应的对象设计原理图及对应的实物图片，学生可自行设计。

9.1、小车运动控制系统实物对象

要求由运动小车、导轨、双速异步电机、减速机构和行程开关等组成。该实验模型有多种控制方式，既可与低压电气线路（接触器线路）配合完成实验，亦可由PLC控制来完成实验，教师机使用,可引入变频器实现小车运动速度的连续控制。外形尺寸不小于：L×W×H=150cm×25cm×20cm。可完成小车的“慢速－快速－慢速”的变速运动控制、正反转往复运动控制、PLC控制接触器控制小车运动等实验。

9.2、温度与检测控制实物对象

要求装有一耐高温玻璃制成的加温室，24V直流电源为功率电源的加温电路和一路温度检测电路。由一路0～10V的直流信号控制加温功率，温度信号由一路0～10V的直流信号输出指示，透明结构的装置直观明了。提供两只0～10V的直流电压表，用于监视加温电路的输入信号和温度检测的温度信号。教师机可进行可编程控制器的模拟量输入、输出实验和PID闭环控制实验。在面板上还设置有转速设定、比例系数设定、微分时间设定、积分时间设定、四个电位器，可分别调节闭环控制时的PID参数和转速给定值。

9.3、十字路口交通灯实物对象模型一套

该实物模型由道路模型、交通灯指示模型、电源输入（DC+24V）、模拟输入、控制输出、PLC主机及相应的控制软件组成。

9.4、要求配置机械手控制虚拟现实对象、立体车库工业模型虚拟现实对象、材料分拣控制虚拟现实对象，有以下两类各三种模式之一进行现场模拟运行

9.5、工控组态软件一套：

打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。

9.6、PLC仿真实训软件一套：

（1）通过PLASH虚拟环境实时显示PLC的运行状态

（2）可以实现PLC虚拟接线，并对接线进行错误检查

（3）PLC编程训练、PLC程序编写测试等功能

（4）实现PLC运行模拟，对错误程序进行检查

（1）投标时要求提供以下软件演示：

①采用实物PLC硬件直接连接电脑虚拟控制端进行编程控制

②使用软件虚拟控制端自身的虚拟PLC进行编程控制

③使用其他虚拟PLC软件，以TCP/IP通讯方式连接软件虚拟控制端，进行PLC编程控制

（2）投标时要求3D虚拟仿真软件现场可演示内容：

①可抓取某物件从A到B点，具有抓取、圆弧移动等动作。

②主体车库可以完成进库、出库、移库等动作。

③材料分拣可以实现传送带移动、物件抓取、分拣等动作。

9.5、水果采摘运动控制器及资料一套：

为满足学生课程设计以及毕业设计等要求，要求配置上述对象作为学生比赛或者课程设计实训练习，要求厂家提供相应的原理图，相应的二次开发程序，以达到所有控制线路板可自行设计及焊接调试制作。教师机使用控制器的设计和装调要求，进行Cortex-M3系列STM32F1（LQFP144）以上处理器或IAP15W4K（LQFP64）以上处理器的软件设计，完成该控制器的设计及制作。并详细阐述原理说明、功能实现、印刷线路板的绘制、印刷线路板焊接与调试、水果采摘控制器的安装与调试、水果采摘控制器的功能（要求提供技术说明并提供相对应的技术功能的图片说明）。

10、每台设备配2个6位插排且功率不小于2000W及专用工位凳两个。

11、配套说明书、编程软件组态仿真软件、电子教材等多种资源。
