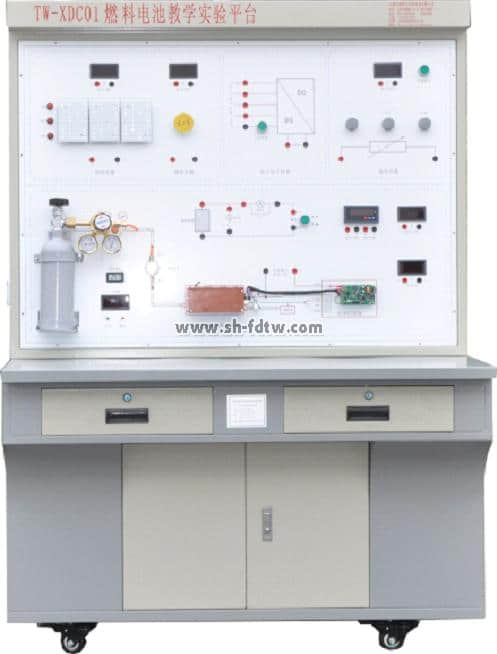

主要实验项目：
1、线形负载和灯泡负载电堆性能实验
2、不同类型电堆性能评价实验
3、不同温度电堆性能曲线实验
4、不同尾气排放量电堆性能曲线实验
5、恒值负载电堆性能实验
6、不同压力电堆性能曲线实验
7、电堆性能曲线实验
您只要致电：021-55884001（袁经理）
我们可以解答 新能源燃料电池教学实验台 的相关疑问！
我们可以帮您推荐符合您要求的 新能源燃料电池教学实验台,新能源电池,燃料电池,系能源实验台 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-65-547-1.html

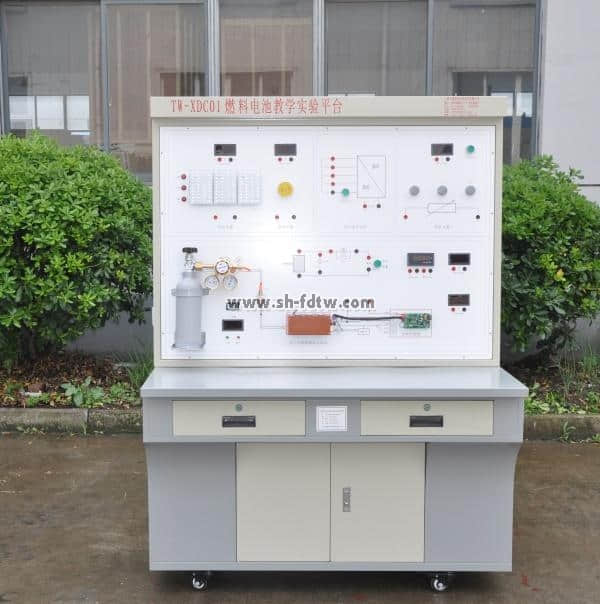

燃料电池测试和燃料电池管理：
1、燃料电池发电系统的热管理和水管理
针对风冷型燃料电池堆，通过调节风扇电压，改变风扇转速，控制电堆温度；针对水冷型燃料电池堆，通过调节循环水泵电压，改变冷却水流量，控制电堆温度，实现电堆的热管理。设定电磁阀开闭周期和占空比，调节尾气排放量，控制电堆内部湿度，实现电堆水管理。
2、燃料电池堆的特性研究
应用所提供的线形负载（变阻器）和灯泡负载，通过观察显示仪表，初步了解电堆的电流、电压和功率特性。利用所提供的电子负载，进行恒电流、恒电压、恒功率和恒电阻实验，绘制不同负载变化下的V－I和P－I曲线，研究电堆的输出特性。燃料电池堆V－I曲线绘制，空冷型燃料电池堆V－I曲线。
3、燃料电池堆的性能优化
调节精密减压阀，控制氢气进气压力；调节风扇电压或冷却水流量，控制电堆温度；调节尾气排放量。控制电堆湿度。通过比较不同功率变化下的V－I曲线，确定操作条件，获得相同系列电堆的系统输出性能曲线。
燃料电池是本教学平台的核心组成部分，将氢瓶供给的氢气转换成电能，供负载使用。其规格如下：
电池功率为50w；
开路电压为19～25V；
工作电压为11V时，电流为4.15A，电池温度为41.5℃；
风机电压为10.5V；
尾气排放阀排气间隔为12秒，每次排气时间为0.3秒。
燃料电池安装要注意通风，确保空气顺畅流通，有助与反应空气的吸入和电池的散热。安装时将燃料电池平放，风扇朝上，散热口朝下，尾气排放口通过排气管接电池阀，接上燃料气瓶即可发电。
燃料电池具体使用操作规则见附件A。
金属氢化物氢瓶
金属氢化物氢瓶用来给燃料电池供应燃料，其规格为：
贮氢容量（ 20℃）： 200L
放氢流速（ 20℃）： >5L/min
放氢压力（ 20℃）： ≥10MPa
使用环境温度：0～60℃
产品氢纯度：99.99％～99.9999％
原料氢： ≥98％（普通工业氢）
充氢压力：2.0～3.0MPa
充氢环境温度：0～40℃
热交换方式：空气自然对流或强制对流
重量：4.5kg
外形尺寸：长420mm，直径50mm
金属氢化物氢瓶具体使用规则见附件B。
钢瓶（带减压器）
用来给金属氢化物充气，使用使要符合氢气使用安全技术规程(GB 4962-85) 。
本实验系统可以使用如下规格瓶装氢气：
容积：200L
压力：15MPa
氢气纯度：99.999％高纯氢
减压器规格：最大输入压力（25MPa）
最大输出压力（0.25MPa）
充氢具体操作见附件C。
仪表
电流表：本教学平台共有1个电流表，量程和误差分别都是5A和±0.2％。用来测量燃料电池输出总电流。
电压表：本教学平台共有4个电压表，量程和误差分别都是50V和±0.2％。用来测量燃料电池输出电压。
功率表：本教学平台有1个功率表，量程为：电流输入5A，电压输入25V,功率输入125W（精度±(0.5％+2个字)），分别用来测量线性负载，感性负载，阻性负载的功率；
计时器：本教学平台共有1个计时器，量程为100小时，主要用来累计氢瓶使用时间，以便准时充气。当开启电堆时按下计时器的计时按钮，关闭电堆前按停止按钮保存数据，清除累计时间可按清除按钮。
温度表：本教学平台有1个温度表，量程和误差分别是-19.9～99.9℃和±1％。用来反映环境温度。
按钮
本教学平台有3个大按钮和3个小按钮。
3 个大按钮：分别用来控制仪表供电、电堆输出、负载通断；
3 个小按钮：用来控制3组LED灯，根据负载的要求选择1组、2组或3组LED灯。
负载
线性负载：是一个变阻箱，阻值变换范围为0～99.9欧姆，阻值最小变化值为0.1欧姆；最大可承受功率为50W。
友情提示：因箱内密封不易散热，变阻箱实验时功率不要加到最大，谢谢！
感性负载：是一个额定电压为12V,转速为20r/min的直流电机（带动车轮）。
阻性负载：是一个由LED灯组成的阵列，分为红，绿，蓝三块，每块额定电压12V，总功率为20W左右。使用时分别按下各LED灯组小按钮，可以点亮各LED灯组，可根据功率配合使用。

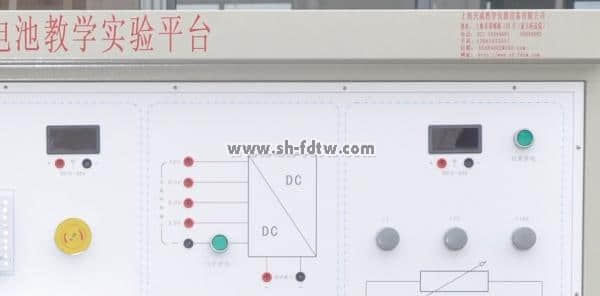

DC/DC
本教学平台共有4个DC/DC电源模块。
1. HDN5-12S12（1个）：将燃料电池发出的直流电转换为12V±5％的直流电压。技术参数：输入电压范围3.3～36V，输出电压12V，输出电流600mA，输出功率5W。
2. HDN5-12S09（1个）：将燃料电池发出的直流电转换为9V±5％的直流电压。技术参数：输入电压3.3～36V，输出电压9V，输出电流600mA，电源输出功率5W。
3. HDN5-12S05（1个）：将燃料电池发出的直流电转换为5V±5％的直流电压。技术参数：输入电压3.3～36V，输出电压5V，输出电流1A，电源输出功率5W。
4. HDN5-12S03（1个）：将燃料电池发出的直流电转换为3.3V±5％的直流电压。技术参数：输入电压3.3～36V，输出电压3.3V，输出电流1A，电源输出功率5W。
红外测温仪
用来测量电堆温度，测量范围-50℃-280℃。

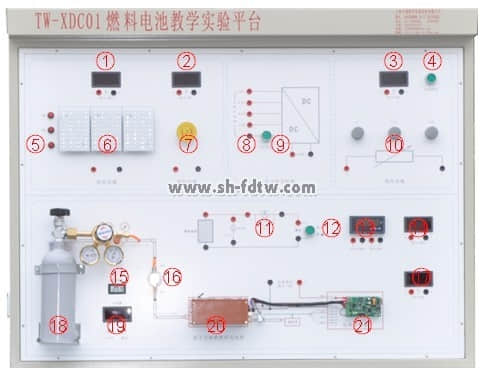

介绍一些基本操作，包括各个部件的使用方法。
燃料电池
燃料电池是本教学平台的核心组成部分，将氢瓶供给的氢气转换成电能，供负载使用。其规格如下：
电池功率为50w；
开路电压为19～21V；
工作电压为11V时，电流为4.15A，电池温度为41.5℃；
风机电压为10.5V；
尾气排放阀排气间隔为12秒，每次排气时间为0.3秒。
燃料电池安装要注意通风，确保空气顺畅流通，有助与反应空气的吸入和电池的散热。安装时将燃料电池平放，风扇朝上，散热口朝下，尾气排放口通过排气管接电池阀，接上燃料气瓶即可发电。
燃料电池具体使用操作规则见附件A。
金属氢化物氢瓶
金属氢化物氢瓶用来给燃料电池供应燃料，其规格为：
贮氢容量（20℃）：500L
放氢流速（20℃）：>5L/min
放氢压力（20℃）：≥0.3MPa
使用环境温度：0～60℃
产品氢纯度：99.99％～99.9999％
原料氢：≥98％（普通工业氢）
充氢压力：2.0～3.0MPa
充氢环境温度：0～40℃
热交换方式：空气自然对流或强制对流
重量：4.5kg
外形尺寸：长420mm，直径50mm
金属氢化物氢瓶具体使用规则见附件B。
钢瓶（带减压器）
用来给金属氢化物充气，使用使要符合氢气使用安全技术规程(GB4962-85)。
本实验系统可以使用如下规格瓶装氢气：
容积：40L
压力：15MPa
氢气纯度：99.999％高纯氢
减压器规格：最大输入压力（25MPa）
最大输出压力（0.25MPa）
充氢具体操作见附件C。
仪表
电流表：本教学平台共有1个电流表，量程和误差分别都是5A和±0.2％。用来测量燃料电池输出总电流。
电压表：本教学平台共有1个电压表，量程和误差分别都是20V和±0.2％。用来测量燃料电池输出电压。
功率表：本教学平台有3个功率表，量程为：电流输入5A，电压输入25V,功率输入125W（精度±(0.5％+2个字)），分别用来测量线性负载，感性负载，阻性负载的功率；
计时器：本教学平台共有1个计时器，量程为100小时，主要用来累计氢瓶使用时间，以便准时充气。当开启电堆时按下计时器的计时按钮，关闭电堆前按停止按钮保存数据，清除累计时间可按清除按钮。
温度表：本教学平台有1个温度表，量程和误差分别是-19.9～99.9℃和±1％。用来反映环境温度。
按钮
本教学平台有3个大按钮和3个小按钮。
3个大按钮：分别用来控制仪表供电、电堆输出、负载通断；
3个小按钮：用来控制3组LED灯，根据负载的要求选择1组、2组或3组LED灯。
负载
线性负载：是一个变阻箱，阻值变换范围为0～99.9欧姆，阻值最小变化值为0.1欧姆；最大可承受功率为50W。
感性负载：是一个额定电压为12V,转速为340r/min的直流电机（带动车轮）。
阻性负载：是一个由LED灯组成的阵列，分为红，黄，绿三块，每块额定电压12V，总功率为20W左右。使用时分别按下各LED灯组小按钮，可以点亮各LED灯组，可根据功率配合使用。
DC/DC
本教学平台共有7个DC/DC电源模块。
1.HDW50-12S12（1个）：将燃料电池发出的直流电转换为12V±5％的直流电压，为负载和其他DC/DC供电（1个）。技术参数：输入电压范围9～18V，输出电压12V，输出电流4.2A，输出功率50W。
2.HDN5-12S09（6个）：将12V直流电压转换为9V±5％的直流电压，给电流表、电压表、功率表及计时器供电。技术参数：输入电压12V，输出电压9V，输出电流400mA，电源输出功率5W。
红外测温仪
用来测量电堆温度，测量范围-50℃-280℃。
保险丝
为了保护本教学平台的重要部件，避免一些由于人为的操作失误而导致的重大事故的发生，我们在一些重要部件前加入了保险丝，具体规格如下：
电流表前的保险丝（1个）：熔断电流5A；
功率表电流输入端保险丝（3个）：熔断电流5A；
注意：保险丝只是起到一个相对保护的作用，在操作中应尽量避免人为的操作失误！
注意事项
请遵守本章列出的各项注意事项，这将有助于您安全而高效地工作，并保护您和您的教学平台。
打开包装箱
检查包装盒中装箱单所列对象是否齐全。
安全与保养
为了确保您的教学平台长期使用且性能不至衰退，使用本教学平台时请考虑下列因素：
请详阅本手册并遵照其所列的警告及指示。
第一次使用本教学平台时，请详阅本手册中基本操作一章。
请勿在水或其它液体旁边使用本教学平台。谨防水或液体泼撒在本教学平台上。
不要重压或重击本教学平台，过大的压力或撞击可能导致其部件损坏或故障发生。请将本教学平台放置于平坦稳定的表面，以防摔落或震动导致其严重受损。
本教学平台外壳上的槽或开孔系通风用。请勿阻挡这些开孔，以免系统过热。请勿在近热源或灰尘的地方使用或存放本教学平台。
燃料电池电堆和金属氢化物氢瓶是本教学平台的重要组成部分务必请您爱护，严禁磕碰、挤压。
注意：面板电路图只是用来表示系统的原理而非真实连线图.
新能源体验馆
一、技术参数：
1、 根据建设方案，总建筑面积约 120 平方米。
2、 硅料、硅片、硅锭、电池片、太阳能非晶电池等等；
3、 太阳能杀虫灯、太阳能野营灯、太阳能手机充电器、太阳能台灯、太阳能 警示灯、太阳等帐篷灯、太阳能小汽车、农业大棚特质组件、太阳能灌溉系统、太阳能供氧器，月球模拟探寻车等等
4、 ★月球模拟探寻车参数：太阳能自动循迹发电车，带自动蔽障，循迹、遥 控功能，可长时间野外工作，无需电源充电，智能控制系统，集成 2 路蔽 障模块，集成 2 路循迹模块，集成驱动电路模块，集成 2 路循迹模块信号 放大电路等系统组成
5、 太阳能光伏电池的光电光热组件的技术与产品的主要特点是使传统 光伏电池的实际年平均发电效率提高 15-30%，同时能提供 43℃左右的热 水为建筑供暖及生活热水，系统的太阳能综合利用效率达到 55%以上，而系统成本只增加 6%左右。该系统相当于使太阳能光伏发电的综合成本降低近一半，将会促进太阳能光伏产业的全面普及，可以说该技术是使太阳能光伏发电技术升级的革命性技术，尤其在建筑一体化上具有不可替代性；
6、 光伏体验馆小产品组装、光伏电池片生产流程展架、太阳能发电系统类型、 能源危机视频播放、太阳系科普解说音频、未来太阳能生活；
二、展墙展架展台要求
（1）工艺制作上，充分体现各功能区域、配套设施、周围景点，亮点区域要 重点刻画，加以完善。
（2）灯光制作上，要采用不能功能区域的展区分别配置不同色彩的灯光，与 多媒体系统接口，并与声音系统同步；灯光色彩要细腻，有划分区域的功能， 整体要有吸引力的视觉效果。照明采用 LED 和光纤灯光源。
（3）环境制作上，投标人须出具新能源体验馆设计效果图。
（4）具体要求
灯光：采用 LED 制作的灯光，电路加阻燃套管保护。采用光纤灯制作的灯光， 用光导管从屋顶引光源进室内。展台灯管要求全部由展台自身处理解决。展架灯光系统由不同比例、各类的冷、暖色调光源合成，形成强大的视觉冲击力。 各部分灯光系统可以独立演示，也可以同时亮起，应避免灯光干扰的问题。 区域范围灯光系统要依据解说内容独立演示。
（5）在设计、制作、安装上须充分考虑安全方面的要求。
（6）中标人在招标人确认设计方案后方可进行制作和施工。
（7）所有材料均为环保材料。
（8）光源优先采用节能型产品。
