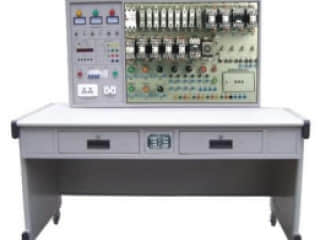

TWB-765H机床电气控制技能实训考核鉴定装置
二、适用范围
通过更换挂箱能完成以下三种机床电路的实训考核：
1、M7120平面磨床电路技能实训考核
2、Z3040摇臂钻床电路技能实训考核
3、CA6140普通车床电路技能实训考核
每个电路均设有17-25个故障点，通过实验台上的无线网络答题器排除故障。

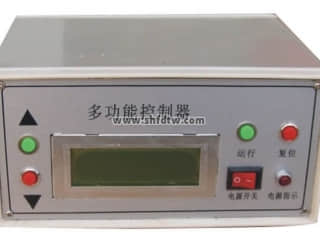

4、无线智能考核器技术说明
·考核器采用优质PVC模具一次成型，表面贴彩色PVC面板。考核器左侧连接考核模块及进项电源。外形规格263X183X96mm。
·考核键采用数字化触摸式按键，手感清晰、反应敏捷。
·人机界面采用蓝光3.2液晶显示屏，操作简单明了，具有很好的互交性。
·数据传输采用高质量无线网络模块，保证数据传输的距离和精确度。
·电路设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性。
·可设置最多达60个故障点（扩容后）。
·故障编号可以随意更改。
·每个故障点都可以设置为开路或短路故障。
·设置的参数在断电后不会丢失。
·输出继电器的触头容量达5A/AC250V，既可以用于强电，又可以用于弱电。
·采用独立开关电源供电，输入电压范围宽，体积小、重量轻、效率高。
三、特点
1、一台装置能完成三种机床电路的实训考核，经济效益显著。
2、设有电压型和电流型保护器，能确保操作者人身安全，还设有实验管理器，可设定实训时间，定时报警且切断电源。为学员的考核提供一个统一的标准。
3、设有单片机和全程监控三相输出工作电源相间、线间过载或短路，一旦发生即切断电源且告警，故障排除按下复位按钮后才能重新启动电源，确保设备安全。
四、技术性能
1、输入电源：三相四线～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1200*450*1800mm
企业信息
您只要致电：021-55884001（袁经理）
我们可以解答 机床电气控制技能实训考核鉴定装置 的相关疑问！
我们可以帮您推荐符合您要求的 机床电气控制技能实训考核鉴定装置 机电电器实训台 机床电气实训考核装置 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-42-3257-1.html
五、装置的构成及功能
装置主要有实训柜、实训机床电路挂箱、实训控制屏、网孔板、实验元器件等组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板
1、主控功能板
（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
（3）三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源，且设有报警与复位功能。
（4）实验管理器：具有设定实训时间，定时报警、切断电源等功能。
（5）设有380V和220V插座，为外部仪器提供工作电源。
2、辅助器件安装屏
柜体右底装有实训考核用的演示及验证电机，电机所有的接线口都已引到面板上，通过专用安全导线与实训考核电路挂箱连接。
