双工位测绘实训桌 双工位操作台 双工位零部件测绘实训平台

所属栏目:业内资讯 点击数量:5649

TWW-QG02双工位测绘实训桌

本产品整体采用整装钢木结构,桌面为整体平整设计,有几个部分组成,含显示器桌面、2个可倾角的绘图桌面(右侧含笔槽栏板),桌面中间为大理石平台(300*400*25mm);绘图桌面下为键盘抽,左、右支架脚板旁边为主机托板。

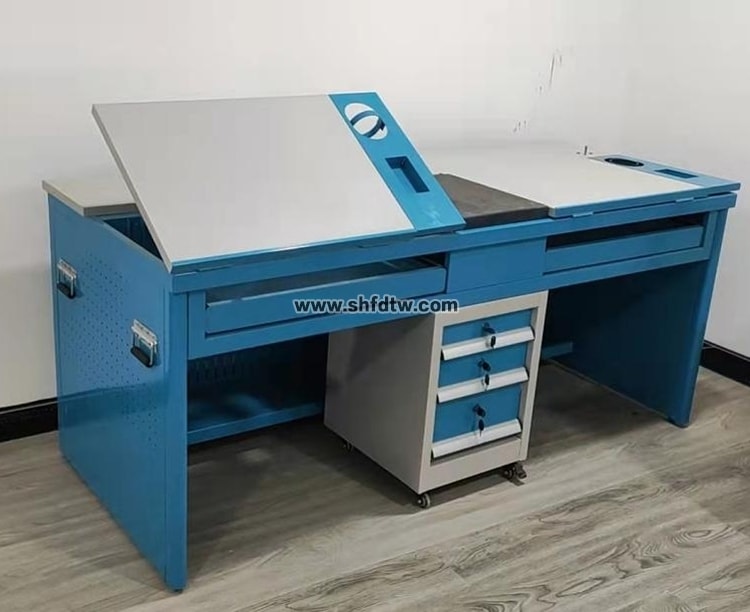

 双工位测绘实训桌 双工位操作台 双工位零部件测绘实训平台(图1)

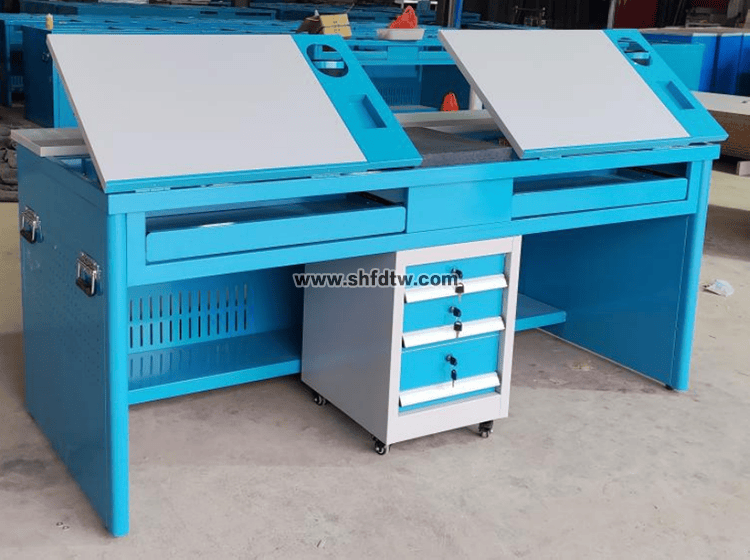

双工位测绘实训桌 双工位操作台 双工位零部件测绘实训平台(图2)

规格:1800×750×800mm,尺寸偏差±10mm(桌体静电喷塑颜色:天蓝色

您只要致电:021-55884001(袁经理)

我们可以解答  双工位测绘实训桌  的相关疑问!

我们可以帮您推荐符合您要求的  双工位测绘实训桌 双工位操作台 双工位零部件测绘实训平台  相关产品!

找不到所需产品?请点击  产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-32-351-1.html

1、桌面:

前端显示器台面和2个位置的绘图板,水平放置时保证桌面和绘图桌面外观水平平整和四周边均对齐:三个桌面均采用不得小于25mm厚的桌面,表面贴压优质三聚氢胺饰面(枫木色)。用封边机对板材截面采用优质PVC封边条封边,没有爆口现象。

双工位测绘实训桌 双工位操作台 双工位零部件测绘实训平台(图3)


2、桌脚架:

均为钢结构,二边脚柱板和背板的边缘均有矩管40*40*1.0mm矩管框架,矩管外封有冲孔钢折板,其中左、右二侧脚片在矩管内、外均封有钢板;另外在左、右脚柱片板相应位置上安装有各二个拉手,方便抬搬实训桌;

3、桌体上部:

为电脑、绘图和测绘工作台面,桌架上框用扁管横梁支撑台面受力,绘图板前方配置有受力横梁。

双工位测绘实训桌 双工位操作台 双工位零部件测绘实训平台(图4)

4、桌面的左、右工位

左、右桌面为角度可调手工绘图板(倾角角度的底部采用U字形槽的转轴结构,采用新的铰链如图);手工绘图板右边安装有笔凹槽的功能板(可以同步倾角、固定结实不松动),绘图板靠身边采用钢板三边折板包裹绘图板,保证结实可靠;二工位中间放置大理石平板尺寸不低于300×400×25mm,用于零部件测量平台;如图。

5、手工绘图板下方是键盘抽(抽屉面为钢板三折,二端边护手工艺),键盘长度是不低于70cm  方便键盘和鼠标的使用,采用三节耐重导轨。

6、电脑显示放置并安装在台面前侧的前端长条桌面上,开2孔+塑料线盖。

7、悬挂主机架:钢制结构,承重:50Kg。

8、落地配置4个脚垫,配ABS注塑脚套,落地配有可调节脚座0-50mm。

9、大理石上油保护并覆有防油牛皮纸;

10、整体结实稳定,工艺细腻平整没有毛刺,焊缝均为满焊;喷涂颜色为天蓝色。

双工位测绘实训桌 双工位操作台 双工位零部件测绘实训平台(图5)

测绘桌绘图配件工具

序号

名称及型号

设备型号规格

数量

1

钢直尺

0—300

1

=2

橡皮锤

0.5Kg

1

3

外径千分尺

0—25

1

4

外径千分尺

25—50

1

5

外径千分尺

50—75

1

6

内径千份尺

5-30(上量)

1

7

内径千份尺

25-50(上量)

1

8

深度游标卡尺

300(上量)

1

9

百分表

0—0.8

1

10

活扳手

250

1

11

活扳手

200

1

12

活扳手

150

1

13

梅花扳手

梅花扳手(8件套)

1

14

套筒扳手

28

1

15

呆扳手

8件套

1

16

内六角板手

内六角(9件套)

1

17

工具箱

14寸(塑料的)

1

18

十字起

十字起

1

19

一字起

一字起

1

20

丁字尺

45cm

2

21

绘图板

2号450*600mm

2

22

圆规

精密绘图仪器(5件

2

23

曲线板

25cm

2

24

三角板

30cm多用斜边三角板

2

25

三棱比例尺

300mm

2

26

多功能模块


2

27

多用擦图片

不锈钢

2

28

绘图铅笔

5支一套

2

29

针管笔

英雄牌套装

2

30

美工刀

不锈钢

2
