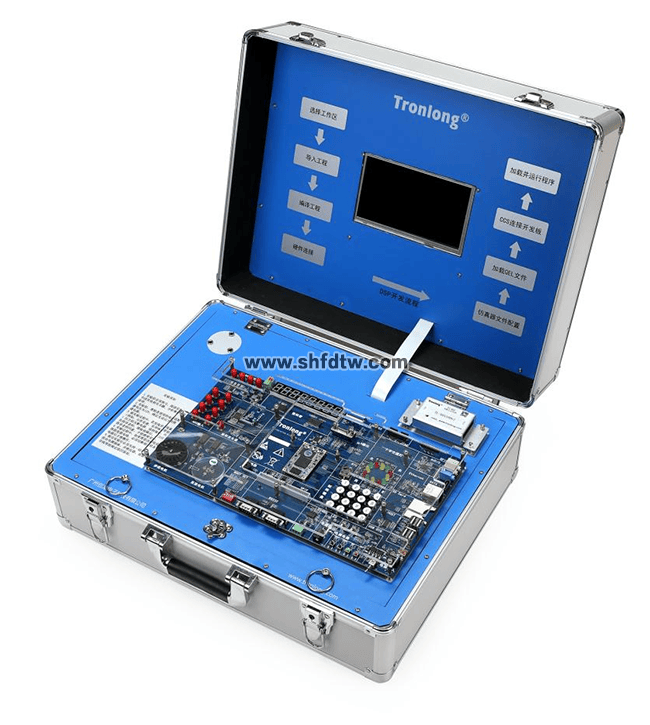

TW-X84型 C6000 DSP 教学实验箱
硬件参数
1、TI TMS320C6748，定点/浮点DSP C674x，主频456MHz
2、NAND FLASH：128MByte
3、DDR2：128MByte
4、SPI FLASH：4 MByte
5、系统复位按键1个、非屏蔽中断按键1个、可编程输入按键2个
6、LED：供电指示灯：2个（底板1个，核心板1个）、可编程指示灯：6个（底板4个，核心板2个）
7、14pin JTAG接口：1个
8、LCD触摸屏接口：1个，40pin接口，配套支持7寸800*480彩色可触摸电阻屏
9、VGA视频输出接口：1个
10、5bit启动方式选择拨码开关：1个
11、SD卡接口：1个
12、CR1220 RTC座：1个
13、SATA硬盘接口（7pin）：1个
14、RJ45以太网口，10/100M自适应：1个
15、USB 2.0 OTG接口：1个
16、USB 1.1 HOST接口：4个
17、LINE IN音频输入接口（3.5mm）：1个
18、MIC IN音频输入接口（3.5mm）：1个
19、LINE OUT音频输出接口（3.5mm）：1个
20、RS232串口：2个
21、RS485串口（RS485和UART1复用）：1个
22、电源开关：12V 6A直流输入DC-005电源接口，外径5.5mm，内径2.1mm
23、AD：ADI AD7606，8通道，16bit，200K采样率，量程范围±5V或±10V
24、DA：TI TL5724，4通道，12bit，量程范围 0～+5V、0～+10V、0～+10.8V、±5V、±10V、±10.8V
25、4*4矩阵按键：1个
26、直流电机：1个（可选直流有刷电机或直流无刷测速电机）
27、五线四相步进电机：1个
28、无源蜂鸣器：1个
29、IO：1x 20pin排母（2*10，2.54mm），IO拓展口
30、十字交通灯：1个
31、八段数码管：2个
32、摄像头接口：1x IDC3 简易牛角座（2x 25pin 规格），间距 2.54mm，TL2640I、TL5147DI模块专用
33、波形发生器：AD9833波形发生器，能产生正弦波、方波、三角波，SMA座
您只要致电：021-55884001（袁经理）
我们可以解答 C6000 DSP 教学实验箱 的相关疑问！
我们可以帮您推荐符合您要求的 C6000 DSP 教学实验箱 教学DSP实验箱 DSP教学实验系统实验箱 教学实验仪 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-38-2882-1.html
教学实验列表
第1章 DSP实验环境搭建与CCS开发基础
实验1 安装CCS与串口调试工具
实验2 CCS开发入门
实验3 编写基于C语言的DSP程序
实验4 编写基于汇编语言的DSP程序
实验5 基于C和汇编语言的混合编程
第2章 DSP基础外设实验
实验6 LED灯控制实验
实验7 基于寄存器控制LED实验
实验8 按键中断输入
实验10 4x4键盘输入控制实验
实验11 LCD触摸屏触控与图片显示实验
实验12 VGA显示实验
实验13 RS485串口通信实验
实验14 RS232串口通信实验（查询方式）
实验15 RS232串口通信实验（中断方式）
实验16 GPIO方波实验（模拟PWM）
实验17 定时器/计数器控制实验
实验18 RTC计时实验
实验19 看门狗功能实验
实验20 蜂鸣器实验
实验21 AD9833波形发生器实验
实验22 模数转换（A/D）实验
实验23 数模转换（D/A）实验
实验24 直流有刷无感电机控制实验
实验25 直流无刷有感电机控制实验
实验26 步进电机控制实验
实验27 交通灯控制实验
实验28 数码管显示实验
实验29 基于USB接口的存储设备实验
实验30 SD卡存储设备实验
实验31 USB鼠标实验
实验32 USB键盘实验
实验33 搭建轻量级WEB服务器实验
实验34 TCP通讯实验
实验35 UDP通讯实验
第3章 语音类实验
实验36 音频采集与播放实验
实验37 MP3音频解码实验
实验38 AAC音频编解码实验
实验39 G711A音频编解码实验
实验40 音频信号的滤波实验
第4章 DSP算法实验
实验41 有限冲激响应滤波器（FIR）算法
实验42 无限冲激响应滤波器（IIR）算法
实验43 快速傅立叶变换（FFT）算法
实验44 矩阵（Matrix）运算
实验45 信号的抽样定理实验
实验46 多路信号混频实验
实验47 信号的卷积算法
第5章 图像类实验
实验48 图像旋转
实验49 图像缩放
实验50 灰度图像直方图
实验51 直方图均衡化
实验52 图像反色
实验53 边缘检测
实验54 灰度图像二值化
实验55 灰度图像线性变换
实验56 RGB24图像灰度转换
实验57 图像离散余弦变换
第6章 视频类实验
实验58 CMOS数字摄像头采集LCD显示实验
实验59 模拟摄像头采集VGA显示实验
实验60 H264编码实验
第7章 综合类实验
实验61 基于摄像头的边缘检测实验
实验62 基于摄像头的图像缩放实验
实验63 基于摄像头的灰度转换实验
实验64 数字识别实验
实验65 字母识别实验
实验66 文字识别实验
实验67 二维码扫描识别
实验68 基于CMOS数字摄像头的人脸识别追踪实验
实验69 基于模拟摄像头的人脸识别追踪实验
实验70 网络摄像头的采集与显示
