数字电路实验箱是电子电路教学和实验中常用的工具，它能够让学生更好地理解数字电路的工作原理和应用。本文将介绍数字电路实验箱的结构、使用方法和实验步骤。

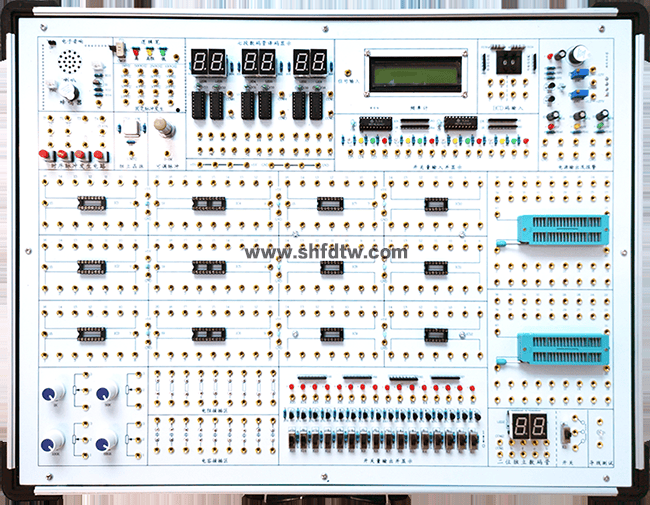

一、数字电路实验箱的结构
数字电路实验箱主要由以下几个部分组成：
电源模块：负责为实验箱中的各个电路提供电源电压和电流。
信号发生器：可以产生不同种类的信号，如正弦波、方波、脉冲等，用于测试和实验。
信号输入模块：可以将外部信号输入实验箱，供电路使用。
信号输出模块：可以将电路输出的信号显示或输出到外部设备。
实验模块：包括门电路、计数器、寄存器、触发器等数字电路模块，用于进行数字电路的实验和测试。
您只要致电：021-55884001（袁经理）
我们可以解答 数字电路实验箱 的相关疑问！
我们可以帮您推荐符合您要求的 数字电路实验箱 教学实验箱 数字型试验箱 数电原理实验箱 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-38-2884-1.html
二、数字电路实验箱的使用方法
接通电源：将实验箱连接到交流电源插座，然后按下电源开关。
连接电路：将需要实验的电路连接到实验箱的插座上，注意连接的正确性。
设置信号：使用信号发生器，设置需要的信号类型、频率和幅度。
测试电路：使用数字万用表、示波器等测试工具对电路进行测试和调试。
输出结果：将电路输出的信号连接到信号输出模块，观察结果。
三、数字电路实验箱的实验步骤
以门电路实验为例，以下是实验步骤：
连接电路：将门电路连接到实验箱的插座上。
设置信号：使用信号发生器，设置需要的输入信号，如两个方波信号。
测试电路：使用数字万用表、示波器等测试工具对电路进行测试和调试。
观察输出：将门电路的输出连接到信号输出模块，观察输出信号的变化。
改变输入信号：改变输入信号的频率和幅度，观察输出信号的变化。
拓展实验：通过连接其他数字电路模块，进行更复杂的数字电路实验和测试。
四、注意事项
在实验前应检查电源电压是否正确，以免损坏实验箱和电路。
在连接电路时应注意正确性，避免连接错误。
在测试电路时，应使用正确的测试工具和方法，以免损坏电路。
在进行实验时应注意安全，避免触电
