数控加工中心 车床实训设备 机床教学实训考核装置

所属栏目:业内资讯 点击数量:8562

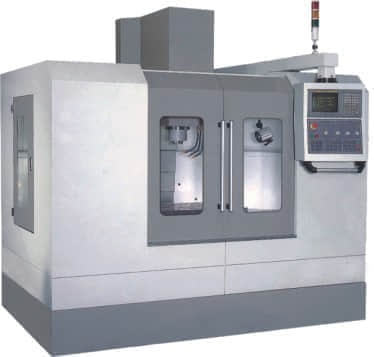

TWM-650 数控加工中心
数控加工中心 车床实训设备 机床教学实训考核装置(图1)


您只要致电:021-55884001(袁经理)

我们可以解答  数控加工中心  的相关疑问!

我们可以帮您推荐符合您要求的  车床实训设备,数控加工中心  相关产品!

找不到所需产品?请点击  产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-103-359-1.html


主要醒置:
国产机身;导轨副淬硬磨削及贴塑铲刮;
南京工艺滚珠丝杆及螺母;
台湾联轴器(丝杆电机直联);
南京工艺主轴6000RPM(或台湾普森主轴8000RPM);
日本NSK轴承;
打刀缸或台湾增压缸;
不锈钢导轨防护罩;
国产电动润滑系统;冷却水系统及空气冷却装置;
伺服驱动电机7.5Nm;
日本变频器(东芝或三菱);
变频主轴电机4kw(或伺服主轴电机5.5kw);
选配台湾马特12把刀库
数控系统:华中21M,    SIEMENS 802SBL,
三菱E60,    FANUC  0I-mate
钣金烤漆;

技术参数:
X轴行程:650mm
Y轴行程:450mm
Z轴行程:450mm
工作台尺寸:400×800mm
T型槽尺寸:3×14mm
工作台负荷:400kg
主轴锥孔:BT40
主轴转速:200-6000rpm
主轴鼻端至工作台面:80-530mm
主轴中心至立柱:470mm
主轴马达:4kw
三轴马达:6Nm
三轴速度:0-8000mm/min
定位精度:0.01mm
重复定位精度:0.005/300mm
气压需求:6kgf/cm²
电力需求:8KVA
刀库(选装):12/16
机器重量:2800kg
机器外形尺寸(L×W×H):2100×2100×2200mm

1、系统由机床实训柜、数控加工中心等组成。数控系统采用FANUC 0i MF。

2、机床实训柜采用铁质亚光密纹喷塑结构,正面上部为网内电压、电流、状态指示灯等监控原器件,中部为机床电气柜,柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板上面装有伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽、智能型故障模块等;电气柜后部还设有变压器和接地端子等。

3、数控铣床智能考核系统功能:可设置数控机床16项电气故障。考核系统采用智能考核的方式,并具有联网的功能。故障可通过计算机设置,也可在智能考核终端上设置。学生对故障现象进行分析,在考核终端上输入相应的故障代码进行故障排除,多台设备可通过无线网络和上位机进行联网,对教师登录、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
