混合动力汽车动力电池总成分解与组装实训台

一、产品简介

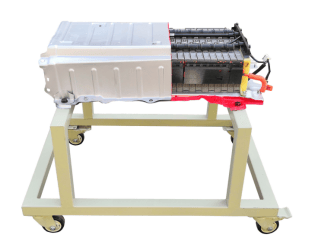

选用混合动力汽车动力电池总成，通过解剖展示现混合动力汽车动力电池总成内部结构和控制原理。

二、功能特点

1.安装混合动力汽车动力电池包，包含其电池管理系统(BMS)实物。

2.电池包能通电工作，清晰地展示各只单体电池以及它们的成组方式和连线方式，并可反复进行电池模组的拆装操作。

3.电池包在实训台上的布置方式，需满足方便学员反复拆卸和安装电池模组的要求。

4.BMS在动力电池包上的安装位置以及电气机械连接方式需与原车保持一致，以满足学员反复拆卸和安装BMS的要求。

5.实训台配备单体电池充电机，可以给单体电池补电。

6.实训台配原理教学面板，展示内部零部件名称和结构。

7.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

8.配套实训指导书等教学资料，包含工作原理、实训项目、故障分析等要点说明。

三、技术规格

1.设备外形尺寸（mm）：700*500*1500（长*宽*高）

2.面板外形尺寸（mm）：648*713（长*宽）

3.移动脚轮：100*60mm

4.工作温度： -20°～+40°

5.混合动力汽车动力电池总成：丰田普锐斯

6.外接电源：交流220V±10% 50Hz (充电工况）

7.工作温度：-10℃～+50℃

四、实训（实验）项目

1.学员动手组装电池包及BMS，动力电池包（BMS）控制原理与线路连接。

2.动力电池包（BMS）零部件功能与结构。

3.单体电池充放电实验。

4.单体电池内阻测试实验。

5.动力电池包分解与组装实训。

五、基本配置

（翻新丰田普锐斯）动力电池包及BMS，紧急断电开关，霍尔电流传感器，直流接触器，放电控制继电器与放电负载，单体电池充电器，可移动实训台、设备操作说明书。
