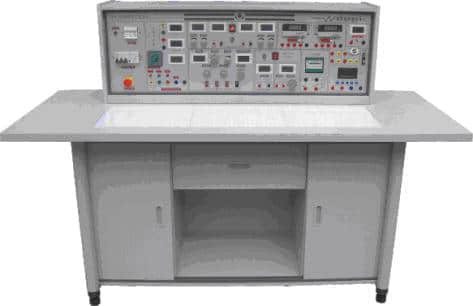

实验台构成与性能
1、电源及参数
1.1输入电源：三相四线电源，输入时指示灯亮。
1.2电源输出：有嵌入式保险盒和三相漏电开关二级保护功能。
A组：单、三相可调交流电源，提供0－380V连续可调的交流电源，同时可得到0—240V单相可调电源（配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压输出电压）。
B组：低压交流3、6、9、12、15、18、24V电源，最大输出电流1.5A。
C组：低压直流稳压电源，电压5V，电流0.5A。
D组：双路恒流稳压电源，二路输出电压均为0—30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，每组输出有0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
E组：单相交流市电输出，由万能插板供用户自备设备使用。
1) 基本要求
l 规格：设备含电脑桌尺寸：约1450mm（长）×920mm（宽）×1400mm（高）；单人位。
l 配1个带开关二三插；一个漏电开关，模块供电所需对应香蕉插座，启动按钮、停止按钮、急停按钮、运行指示灯等。
l 控制面板：≥3mm厚铝板材制作，可供予AC220V、DC24V等交流直流电。
l 实训台整体架构采用欧标3060重型铝型材配合欧标3030重型铝型材搭建而成，厚度为3mm。电脑桌采用欧标3030铝型材。厚度为≥2mm。
l 结构件材料为铝合金，表面阳极氧化处理。
l 侧面以及模块钣金采用工业级优质冷板，折弯一次成型，厚度为≥1.2mm，表面为乳白色喷漆。
l 脚轮采用工业级脚轮，导轨为黑钢静音双节导轨。承重稳定
l 安全设计：具有专业接地保护，防止设备漏电，确保使用安全。
l 安装维护方便性，设有理线槽，设备连接线都走线。
