单片机实训装置,单片机综合教学设备,单片机控制功能实训考核装置

所属栏目:业内资讯 点击数量:7602

一.设备技术参数

1. 输入电源:单相 AC 220V±10%(50Hz)

2. 输出电源:DC ±12V±5%/1A;DC±5V±5%/1A;DC 24V±5%/1.5A

3. 温度:-10~40 ℃;环境湿度:≤90%(25℃)

4. 外形尺寸:1225mm×690mm×820mm(L×W×H)

5. 整机功耗:≤0.5 kW

6. 安全保护措施:具有接地保护.漏电保护功能,安全性符合相关的国家标准。市电采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

▲1.为了方便按教育部全国职业院校技能大赛模式检验学校教学水平及学生实训效果评判,设备除日常教学实训之外,还须满足最近三年教育部全国职业院校技能大赛单片机控制装置安装与调试赛项要求。由用户验收采用近三年全国职业院校技能大赛中职组电工电子技能比赛“单片机控制装置安装与调试”赛项所有试题为任务书进行验收,需按任务书要求完成任务书任务

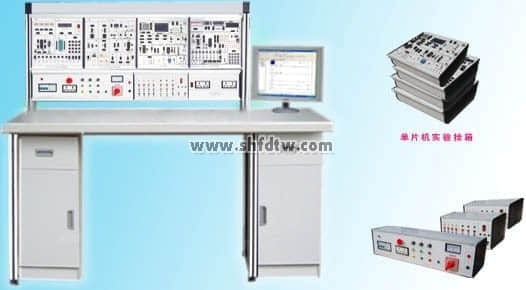

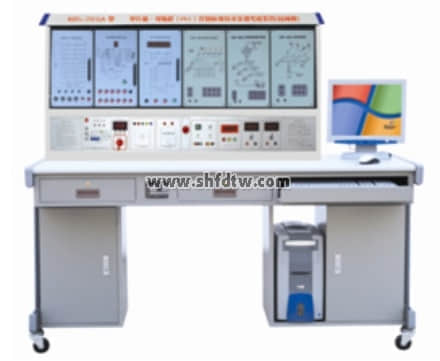

▲2.设备主要包括实训桌.电脑推车,主机模块.电源模块.显示模块.指令模块.AD\DA模块.交直流电机控制模块.步进电机控制模块.传感器配接模块.扩展模块.温度传感器模块.智能物料搬运等组成。

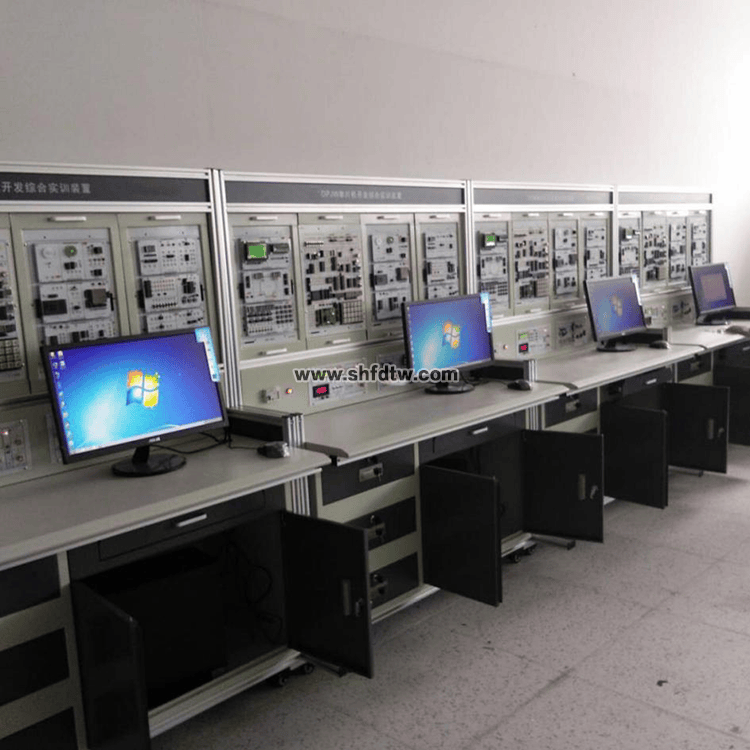

▲3.实训台结构要求:

①采用实训桌和上课用桌二合一设计模式,当讲解理论或实训项目中的相关知识时,可以作为课桌;

②实训模块隐藏式设计,当需要进行实训操作时,将台面打开,就露出隐藏在安装支架上的模块,在需要的实训模块间按实训要求连接电路,编写控制程序,就可以按照设计的实训项目进行单片机技术的教学。

③实训台的抽屉柜用于存放实训模块,抽屉柜与台面之间布置实训模块安装支架,最上一层是工作台台面。台面下方是设备安装底板,在底板上安装单片机控制装置需要的模块,连接控制电路,编写控制程序。

★单片机控制软件V1.0: 要求软件具有流水灯实训.动态数码管显示实训.蜂鸣器演奏实训.液晶显示模块控制实训.流水灯实训.单总线温度采集实训.矩阵键盘接口实训.点阵LED屏汉字显示实训.字符型液晶显示模块控制实训.交直流减速电机控制实训等功能。

★配套教材:需与设备严格配套,现场提供样品,未提供或不满足视为无效投标,由正规出版社出版,考虑到教学知识点,所投的教材需包含:24h可调时钟设计与制造.自动配液控制装置与制作.微波炉控制系统的设计与制作.四层电梯控制器的设计与调试.室内只能换气风扇控制器的设计与制作.小鸡孵化机控制系统的设计与制作.物料漂洗系统的设计与制作.竞赛题剖析等章节。每套章节需有对应项目的详细项目描述.项目分析,提供每个项目的硬件连接以及程序编写教程。教材内需提供所投设备个实验模块的电路原理图。

★配套试题库书本:需与设备严格配套,现场提供样品,未提供或不满足视为无效投标。由正规出版社出版,考虑到学生技能素质及实际动手能力的培养,提供的试题需包含常用电子计算器模拟装置制作任务书.自动平面喷涂生产线模拟控制系统制作任务书.模拟洗碗机控制系统制作任务书.太阳能热水器控制系统制作任务书.机械手简易控制装置制作任务书.烘干机模拟控制系统制作任务书.工业清洗机系统制作任务书.自动生产线模拟控制系统制作任务书.2009-2011年全国中等职业学校学生技能大赛单片机控制装置安装与调试项目工作任务书等不少于35套试题。

二、设备实训项目

单片机控制功能实训考核装置用于教学,可按工作过程导向,工学结合的模式规划教学活动,完成以下工作任务

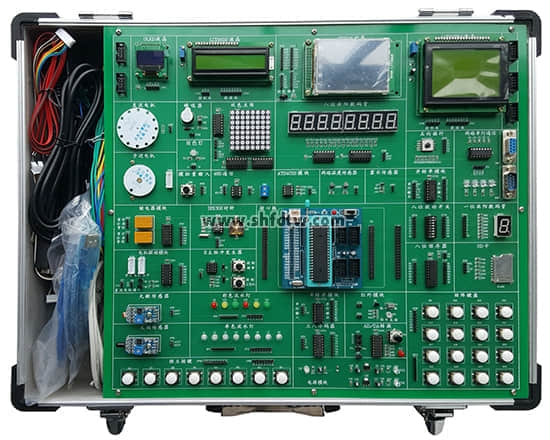

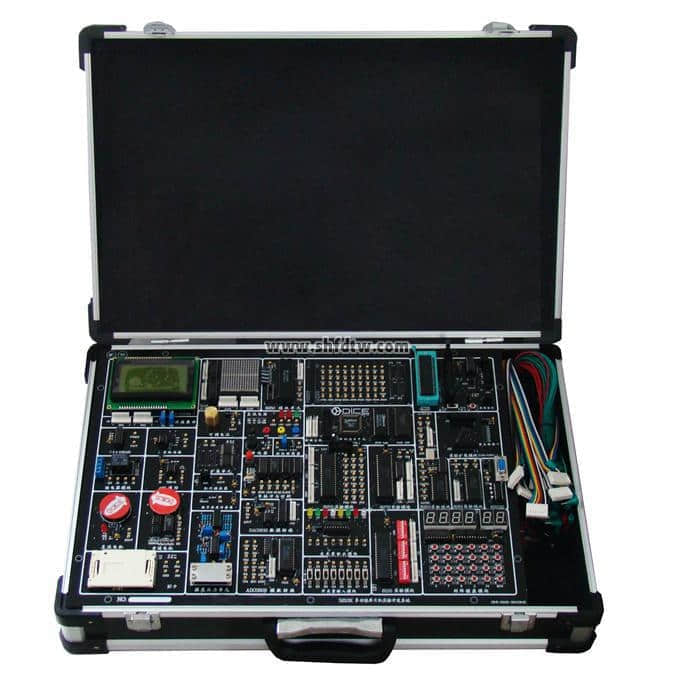

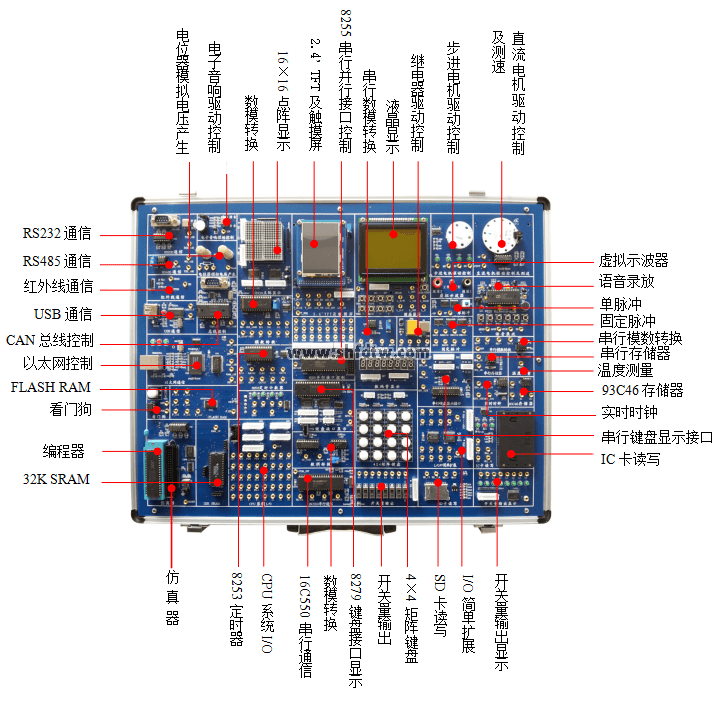

单片机部分

1. 跑马灯实验

2. 独立按键输入实验

3. 矩阵键盘接口实训

4. 光电耦隔离输入输出实验

5. 金属检测实训

6. 继电器隔离控制实验

7. 静态数码管显示实验

8. 动态数码管显示实验

9. 蜂鸣器演奏实验

10. 8255芯片扩展IO口实验

11. 液晶显示模块控制实训

12. 点阵LED屏汉字显示实验

13. AD转换实验

14. DA转换实验

15. LM35温度传感器采集实验

16. 外部中断光电计数控制电机实训

17. 定时器中断控制电机实训

18. 开环步进电机控制实训

19. 交直流电机系统实验

20. 恒温室控制系统实验

21. PS键盘通信实验

22. RS232通信实验

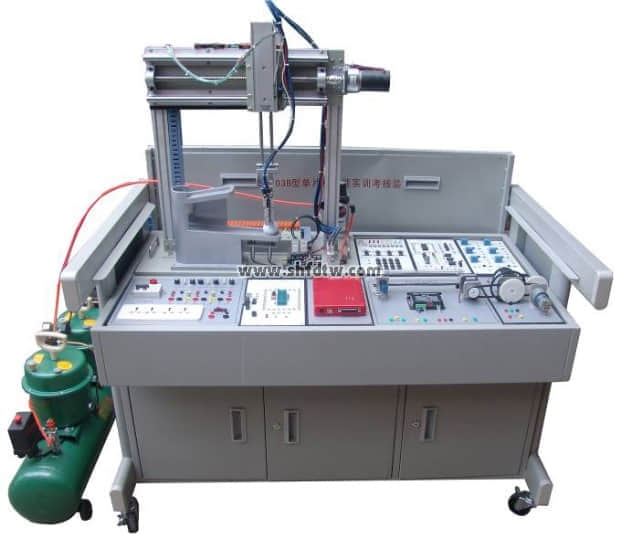

智能物料搬运装置部分

23. 传感器技术实训

24. 直流减速电机应用实训

25. 气动回路应用实训

26. 丝杆传动机构应用实训

27. 直线运动单元定位控制实训

28. 单片机编程实训

29. 机械故障检测与排除实训
