电工技术实验装置,电子技术实验装置,电工电子技术实验装置

所属栏目:业内资讯 点击数量:8061

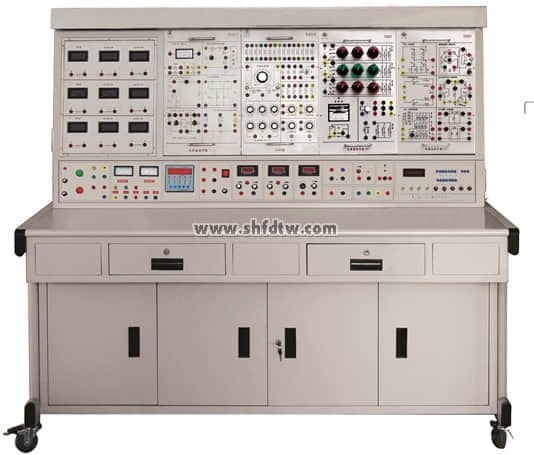

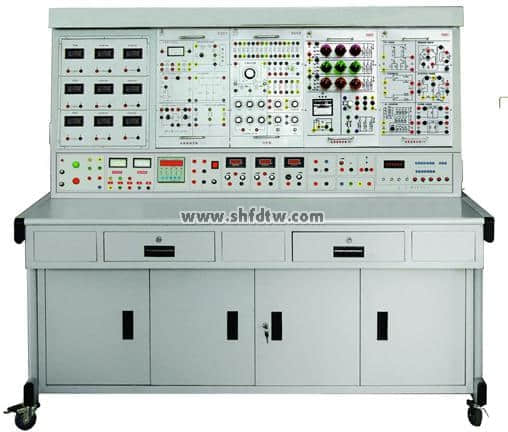

电工电子实验台

一、基本要求

    实验台不仅能满足高职院校传统的“电路分析”、“电工基础”、“电工学”等有关课程实验教学要求,还能够满足电路创新、电工电路虚拟仿真、工程训练、毕业设   计及课程设 计等实训功能要求。

二、技术条件要求

1、整机容量:≦1.5KVA;

2、尺寸: ≦1700mm(长)×750mm(宽)×1150(高)mm(允许误差+200mm);

3、重量:≦150Kg;

4、工作电源:三相四线或五线制/380V/50Hz/3A。

三、可完成的实验功能

(一)电工电路基础实验

1.电工仪表的使用与测量误差的计算

2.减少仪表测量误差的方法

3.仪表电压量限扩展电路设 计与实验

4.仪表电流量限扩展电路设 计与实验

5.已知元件伏安特性的测绘

6.电位、电压的测定及电位图的绘制

7.基尔霍夫定律和叠加原理的验证

8.戴维南定理的验证

9.等效网络变换原理与实验测试

10.最大功率传输条件的实验测试

11.VCVS、VCCS、CCVS、CCCS的实验

12.双口网络的实验

13.典型电信号的观察与测量

14.RC一阶电路的响应与测试

15.二阶动态电路响应的研究

16.R、L、C元件阻抗特性的测定

17.回转器的特性测试

18.双T网络的测试

19.RC选频网络特性测试

20.R、L、C串联谐振

21.用三表法测量交流电路等效参数

22.日光灯功率因数的改善实验测试

23.互感电路测量

24.单相铁芯变压器特性的测试

25.三相交流电路电压、电流的测量

26.三相电路功率的测量

27.单相电度表的校验

28.功率因数及相序的测量

(二)综合电路创新实训(整个实验室配套1套)

1.输液泵的设 计与制作实训

2.金属探伤仪的设 计与制作实训

(三)电工电子技术原理虚拟现实仿真软件(基于Multisim)

1.基尔霍夫定律

2.叠加原理的验证

3.戴维南定理的验证

4.R、L、C元件阻抗特性的测定

5.回转器的特性测试

6.双T网络的测试

7.RC选频网络特性测试

8.R、L、C串联谐振

9.用三表法测量交流电路等效参数

10.日光灯功率因数的改善实验测试

11.互感电路测量

12.单相铁芯变压器特性的测试

13.三相交流电路电压、电流的测量

14.三相电路功率的测量
