太阳能光伏发电应用平台 太阳能光伏发电实验装置

所属栏目:业内资讯 点击数量:8266

太阳能光伏发电应用平台 太阳能光伏发电实验装置(图1)

一、产品简介

太阳能光伏发电应用平台由太阳能电池组件、太阳能自动跟踪系统、蓄电池组件、环境监测系统、太阳能测试系统、太阳能发电逆变器系统、太阳能应用系统等组成,专门满足于高教和职教新能源相关专业的太阳能电池性能测试及光伏应用的相关实验教学需求。

该产品主要特点:

(1)逐日系统,采用光强控制和时间控制两种控制方式,实现太阳能电池板太阳能自动跟踪。

(2)太阳能跟踪系统开放化,提供各种实训,加强学生动手能力。

(3)采用多块工业级太阳能电池板,可进行并串联组合,模仿KW级光伏发电系统的太阳能电池板系统组建。

(4)太阳能跟踪器采用活动台式。其他系统采用挂箱化设计,直接挂在主台体上,模块化设计更利于学生操作,后期扩展灵活。

(5)让学生将太阳能电池板、控制器、逆变器和蓄电池组合起来,构成太阳能光伏发电系统。并提供多种应用负载实验:感性、阻性、容性、功能性应用实验。

(6)太阳能路灯是目前光伏最为广泛的应用,专门设计高效LED节能路灯,可直接用于实验室夜间照明。

(7)新能源汽车是今后汽车产业发展趋势,通过新能源汽车模块,让学生了解和传统汽车的差异,进一步加深对新能源应用的理解。

(8)平台开放性强,支持在线编程,学生可以进行二次开发。

适用课程:《太阳能发电原理与应用》、《光伏发电技术及应用》、《光伏发电系统设计及应用》、《光伏电池原理与工艺》、《新能源转换与控制技术》等。

二、性能参数

1、平台配置:

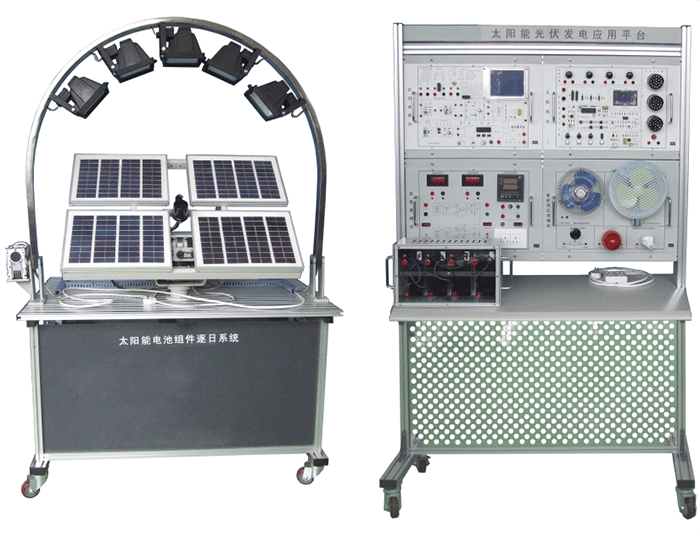

平台结构:由“太阳能电池组件逐日系统”台体和“太阳能光伏发电应用平台”台体两个组成。

太阳能电池组件逐日系统:型材台体(滚轮移动)、配弧形结构光源、逐日模块(2个)、环境监控模块,支持环境自动检测,支持I-T、V-T、T-T、R-T、P-T动态图绘制。自带上位机系统状态实时监控,支持底层程序二次开发。支持程序自动控制和手动控制两种控制方式,支持光控逐日跟踪功能,支持光控逐日跟踪二次开发功能,提供光控逐日跟踪二次开发程序。

2、电子负载模块及应用模块

主要由电子负载(支持程序自动设置)、阻性负载、感性负载、容性负载、应用负载等组成,测试参数可自动设置:

电压自动测试范围:0-30V     电流自动测试范围:0-10A

功率自动测试范围:0-100W

可调阻性负载:0到9000Ω,调节精度:10Ω

3、太阳能控制器模块

支持太阳能电池板工作状态、蓄电池工作状态、蓄电池电量指示、输出模式设置(普通,光控,时控)、蓄电池充电电流,电压及环境温度监测显示、报警等功能。支持320*240LCD显示;模块参数可通过程序修改设置,默认值如下:

启动电压:12.3±1%    过放断开:11.1V±1%过压切断:15.5V±1%

空载电流:≤5mA      光控开断电压:9V±1%    最大开路电压:25V

4、离网逆变器模块

输入电压:DC10-15.5V              输出电压:AC220±5%

表头:1个5A-500V单相多功能表、1个5A直流电流表、1个200V直流电压表

6、蓄电池模块

标称电压:12V/块(可选)    标称容量:7.2Ah/块

7、便携式无线数据采集仪

适应2.4GHz IEEE 802.15.4的RF收发器;极高的接收灵敏度(-97dBm)和抗干扰性能。

8、太阳能物联网气象站

物联网气象站点阵分布,物联网通信方式,多点实时监控。

三、实验内容

u 太阳能电池板特性实验系列

u 太阳能自动跟踪实训系列

u 太阳能蓄电池控制器实验系列

u 太阳能应用实验系列

u 太阳能电子负载实验系列

u 太阳能光伏逆变器实验系列

u 太阳能发电系统实验系列

u 便携无线数据采集仪实验系列

u 太阳能物联网气象站实验系列
