企业信息

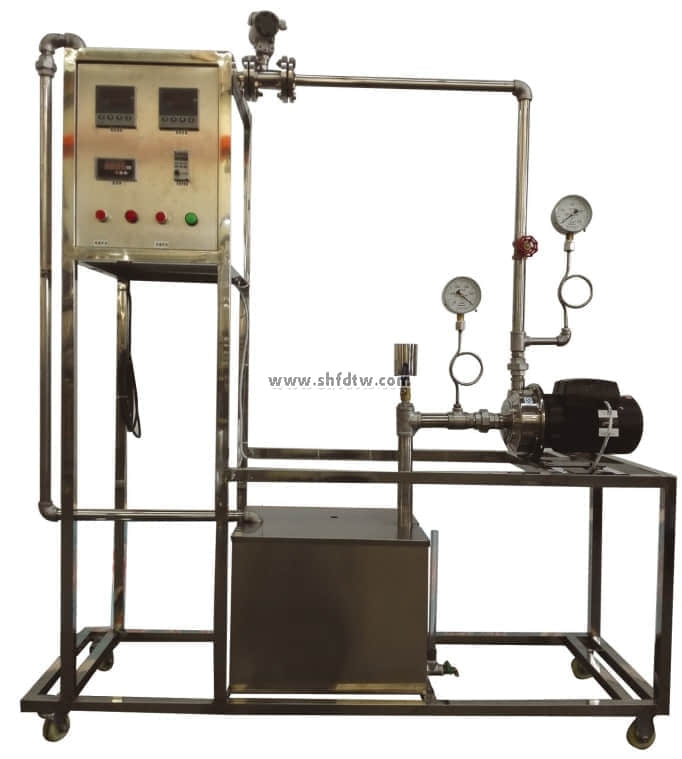

主要设备
单相矢量变频器，规格：（0-50）Hz。
指针式压力表：表盘直径Φ100mm  测量范围0-0.4MPa，精度1.5级。
指针式真空表：表盘直径Φ100mm  测量范围-0.1-0MPa，精度1.5级。
功率变送器、单相智能功率数字显示仪。
宇电AI501温度数字显示仪。
宇电AI501流量数字显示仪。
DN25涡轮流量计：0.5~10m3/h，4-20mA远传输出，流量检测机构。
不锈钢离心泵：功率550W，最大流量5.2m3/h。
水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接，总出口闸阀；管道法兰连接涡轮流量计。
电器：接触器、开关、漏电保护空气开关。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架1600*500*1800mm(长×宽×高)，带脚轮及禁锢脚。

装置功能
1、了解板框压滤机的构造、过滤工艺流程和操作方法。
2、掌握恒压过滤常数的测定方法，加深对其的概念和影响因素的理解。
3、学习滤饼的压缩性指数s和物料常数的测定方法。
4、学习用正交试验法来安排实验，达到最大限度地减小实验工作量的目的。
5、学习对正交试验法的实验结果进行科学的分析，指出试验指标随各因素变化的趋势，了解适宜操作条件的确定方法。

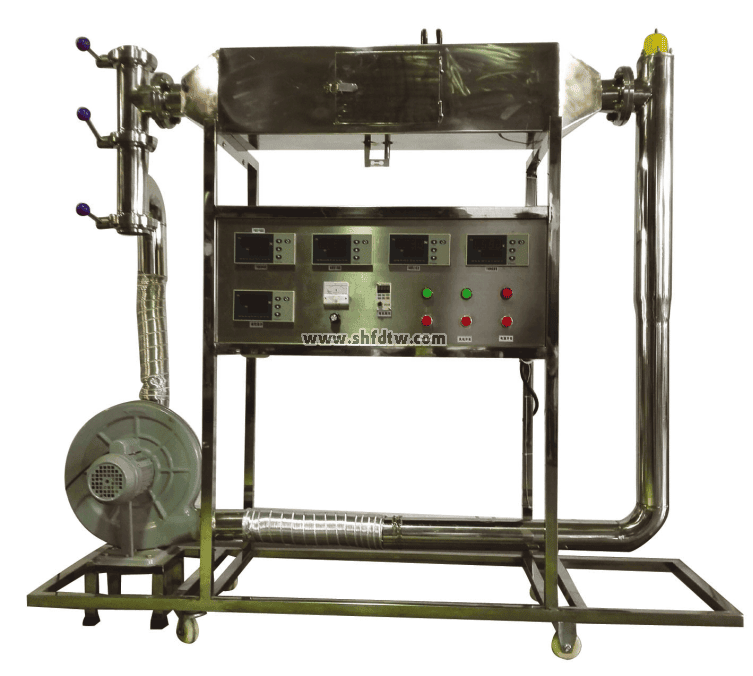

装置特点

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行不锈钢精细抛光处理，体现了整个装置的工艺完美性。
4、装置布局合理，干燥箱、管道采用不锈钢制作，干燥过程在带硅酸铝保温棉的不锈钢板制作的干燥风道中进行，风道入口装有气流均布板。
5、在干燥室之前的加热室，采用两组可控硅调相电加热器加热空气。
6、装置设计可360度观察，实现全方位教学与实验。

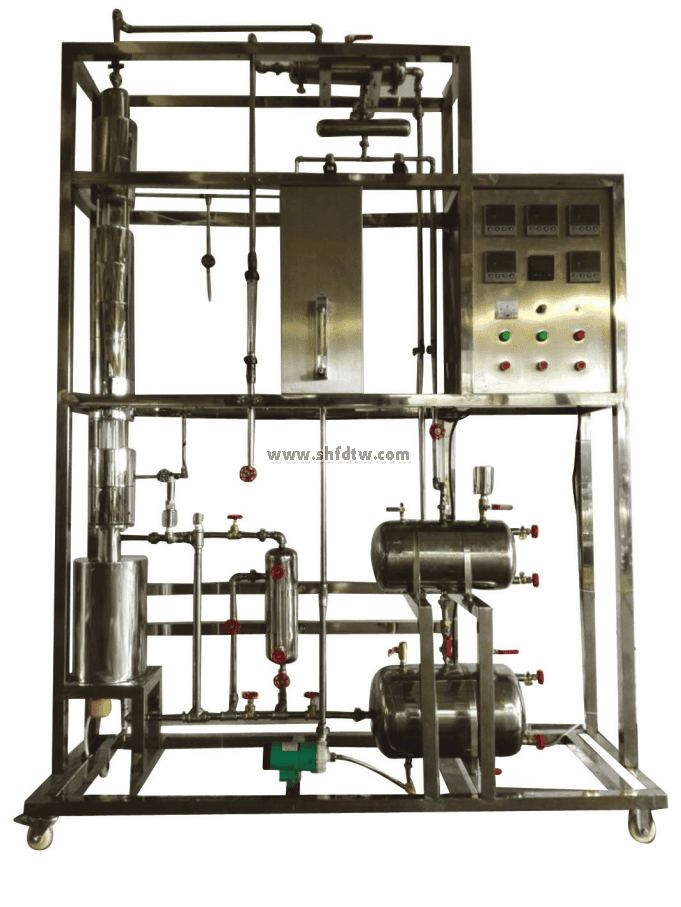

设计参数
常压操作。
精馏塔：不锈钢筛板塔,开孔率6%
全回流：塔板效率30%--60%、单板效率50%。
部分回流：塔板效率40%--80%、单板效率40%。
上升蒸汽量：2 L/h。
回流比：4--∞。
塔顶浓度≥80%

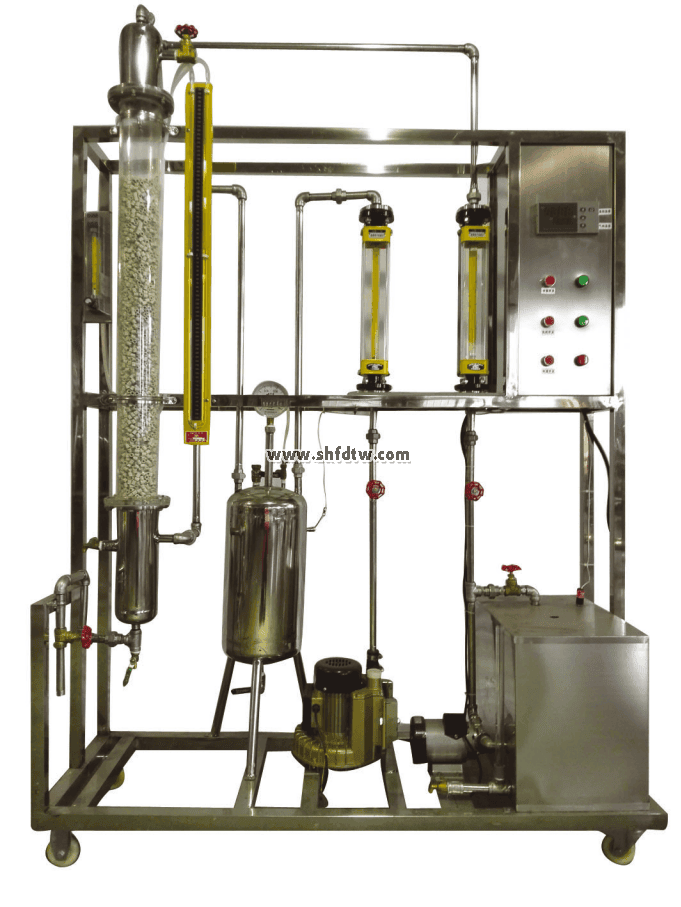

装置功能
1、了解填料吸收塔的结构、流程及操作方法。
2、观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系。
3、测定总传质系数Kya，并了解其影响因素。

设计参数
液相体积传质系数 ：0.006—0.02（ m/s）。
空气流量：0.4～4.0m3/h。
二氧化碳流量：0.16～1.6L/min。
填料塔压降：0.6—1.5KPa；常温、常压操作。
