电工实操台 西门子电气控制PLC实训台 维修电工实训考核装置

所属栏目:业内资讯 点击数量:8708

您只要致电:021-55884001(袁经理)

我们可以解答 维修电工电拖实训装置 的相关疑问!

我们可以帮您推荐符合您要求的 维修电工电拖实训装置,维修电工电拖教学设备 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-48-1452-1.html

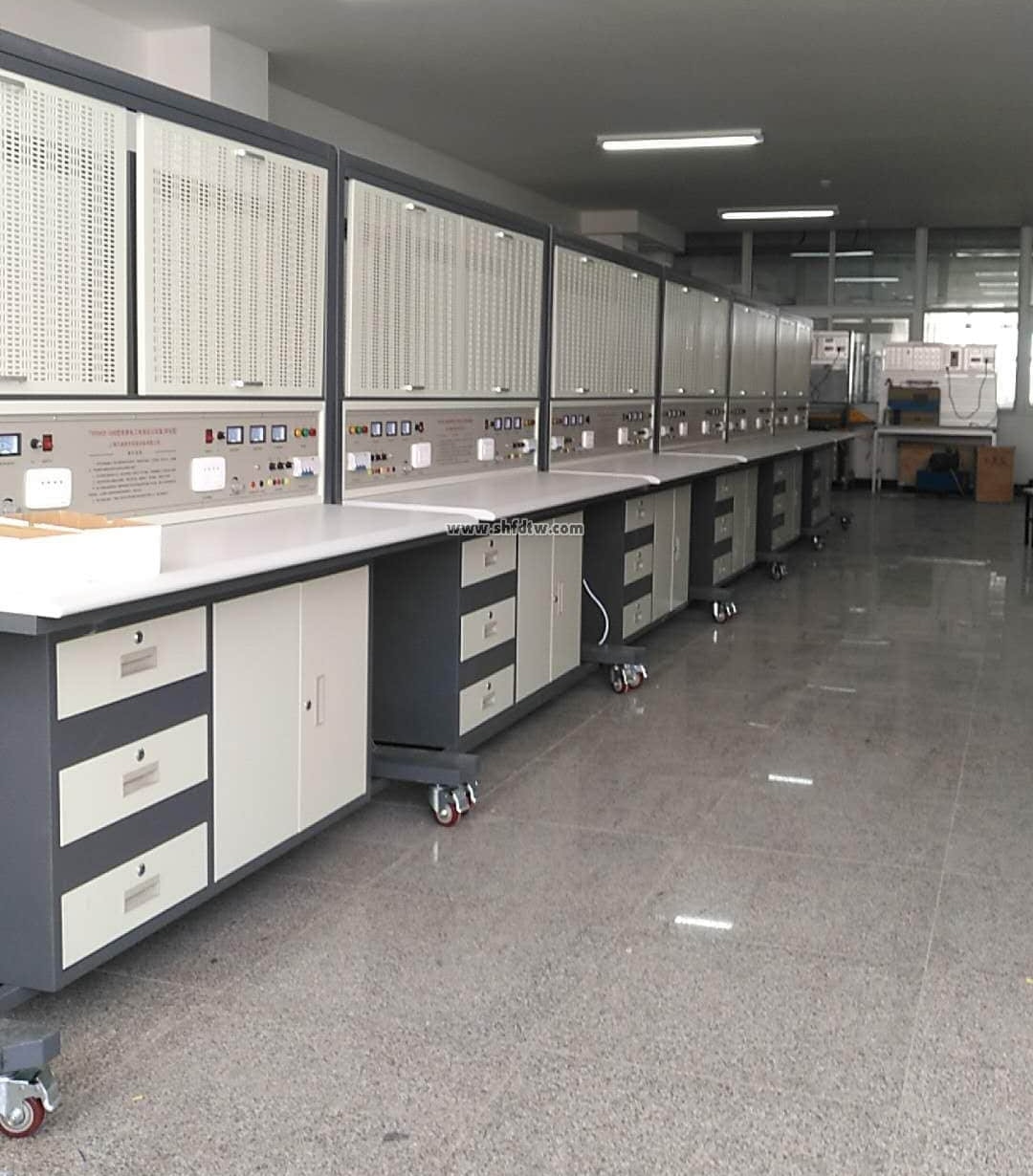

电工实操台 西门子电气控制PLC实训台 维修电工实训考核装置(图1)2.2.3实训桌

2.2.3.1外形要求:长×宽×高3600mm×750mm×1700mm。

2.2.3.2桌体结构:桌体为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐

磨高密度板;要有独立的空白实训台网格板,能够实现学员对电路的设计、选型、

装配方面的实训;实训台分为两到三部分,可拆卸、方便再次搬运安装;左右各

设有两个大抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大

方。

2.2.4输入电压:三相五线制380V±10%,50HZ,配带交流净化电源。最大功率≤3KW,采用漏电保护,并设有急停按钮,可迅速断开所有电源,保障人员与设备安全。

*2.2.5电工实操台配置以下工作电源:

2.2.5.1交流电源:具有短路、漏电、过载保护的380V±10%、50HZ和220V±10%、

50HZ两种类型各1个;提供具有短路、漏电、过载保护的380V和220V插座各

一套,方便外接设备。

2.2.5.2直流电源:提供以下三种类型

(1)配置具有预设式限流保护功能的0-36V连续可调直流电源一个。

(2)配置具有输出开路、短路保护功能的0-20mA连续可调电源一个。

(3)配置具有过流、短路保护功能的5V、12V、24V、36V电源接口各一个。

*2.2.6.直流电压/电流表:配置机械电压表(量程0~220V,输入阻抗为10MΩ)、

机械电流表(量程0~2000mA)各一套。

*2.2.7功能模块:配置八位电平显示一套、八位逻辑电平输出一套、楼层及方向显示一套、八音盒一套、直流24V继电器一套、信号转换座不少于10个。

*2.2.8 PLC主机实训组件:配置西门子S7-300 PLC类型,并配套相关编程电缆、配套编程软件及wincc系列组态软件。

2.2.9控制屏:配置高精度、高灵敏度控制屏,用于制图、编程、控制等。

*2.2.10实训挂箱:挂箱要求配置至少4个功能模块,并至少具备以下模拟功能:

(1)胶带机自动控制模块一套

(2)电机控制系统模块一套

(3)温度控制系统模块一套

(4)快速定量装车模块一套

2.2.11实训实物模型设备1套:

皮带运输机模块一套:要有拉绳、跑偏、打滑、撕裂、电铃等保护装置,要有滚筒,托辊等机械组件。

*2.2.12实操台必须具有的功能及要求

(1)实训装置均由控制屏、实训桌、PLC主机组件、实训模块等组成。

(2)采用挂件结构,能完成逻辑、模拟等的控制实训教学。
