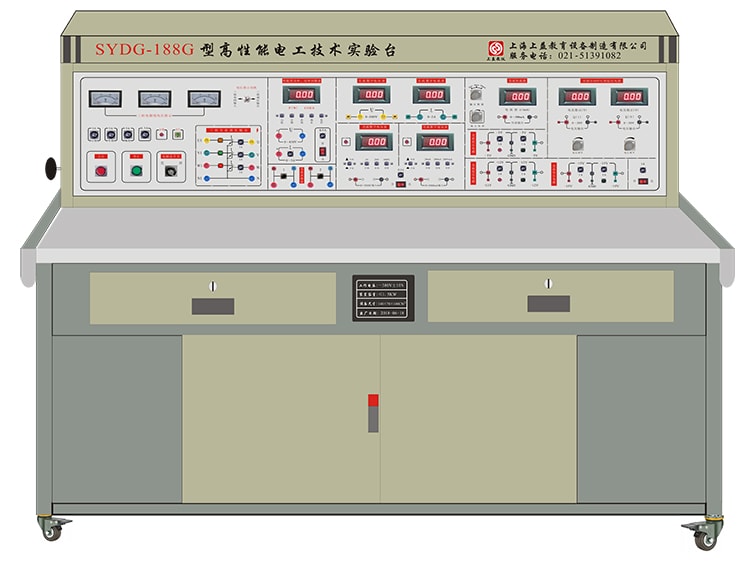

高性能电工技术实验台（实验台设备外形和实验箱参考图片，可按客户要求定做）

一、概述

本装置是我公司吸收了国内外先进教学仪器的优点，充分考虑实验室的现状和发展趋势，从性能上、结构上进行了改进和创新而研制的新一代实验装置。

本装置涵盖了各高校的“电路分析”、“电工基础”、“电工学”等课程的实验大纲要求，其适合高等院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实验课程提供了理想的实验设备。

二、特点

1、综合性强：综合了目前国内各类学校电工类基础课程的全部实验内容。

2、实验的深度和广度可根据需要作灵活调整，装置采用实验箱式结构，添加部件即可扩展功能或开发新的实验项目。

3、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。

4、安全性能高：实验屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。

5、装置结构合理，性能优越，配套完整，外观豪华大气。

6、根据电压不同，实验连接线及插座采用不同的结构，使用安全、可靠。

三、技术性能

1、工作电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1400mm×700mm×1200mm（±5% ）

四、装置的配置介绍

本实验台主要由实验屏、实验箱、实验桌等组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（包括频率计）、测试仪表等，具体功能如下：

1. 控制及交流电源部分：

1）三相0～450V及单相0～250V连续可调交流电源，配备1台三相同轴联动调压器，规格为1.5kVA/0～450V。在可调交流电源的输出处设有过流保护，使相间、线间过电流及直接短路均能自动保护。配有三只镜面指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出的电压值。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

2）漏电保护动作电流：≤30mA，漏电保护动作时间：≤0.1s。

3）工作台照明达到局部实验需求，并安装实验用220V、30W的日光灯灯管一支，将灯管灯丝的四个头经过快速保险丝引出供实验使用，可防止灯丝损坏。

4）设有三路AC220V和一路AC380V交流电源接口，可为外配仪器设备提供工作电源。

2. 交直流测量仪表部分：

数显表采用四位数码管显示，可以贮存、记录至少15组测试结果数据。具有自动换档和手动换档功能；每档均有超量程告警、灯光指示功能。

1）数显智能真有效值交流电压表。

精度达到0.5级，测量范围为0～500V，量程为2V、20V、200V、500V；能对交流信号（20Hz～20kHz）进行真有效值测量，量程自动判断，自动切换。

2）数显智能真有效值交流电流表。

精度达到0.5级，测量范围为0～5A，量程为20mA、200mA、2A、5A；能对交流信号（20Hz～20kHz）进行真有效值测量，量程自动判断，自动切换。

3）真有效值交流数字毫伏表

测量范围：0.2mV～600V, 设置200mV、2V、20V、200V、600V五档量程，具有量程自动切换,超量程自动报警功能，2.7寸TFT液晶屏显示四位测量值，，测量精度：±0.5%+5，频率范围：10Hz～600KHz，输入阻抗：1MΩ，输入电容≤30pF。

4）智能型交流功率表及功率因数表

由24位专用DSP、16位高精度A/D转换器和高 MPU单元设计构成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为0.1级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。

5）数显智能直流电压表

智能数显电压表测量范围为0～300V，具有自动换档和手动换档功能，量程为2V、20V、300V；四位数显，精度0.5级。

6）数显智能直流电流表

电流测量范围0～2A，具有自动换档和手动换档功能，其量程为20mA、200mA、2A；四位数显。精度0.5级。

3. 直流电源部分：

（1）提供两路0.0～30V/2A可调稳压电源，从0V起调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示功能。

（2）提供四路固定直流电源输出：±12V、±5V，每路均具有短路、过流保护功能。

（3）直流恒流源：一路0-500mA连续可调恒流源，分2mA、20mA、500mA三档，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

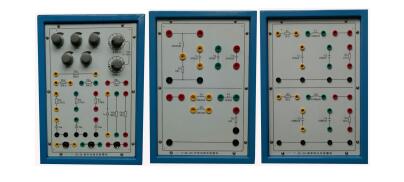

（二）实验箱组件

1）电路基础实验箱一：完成电表改装实验（配带镜面指针式精密毫安表一只），伏安特性实验，最大功率传输条件测定实验，电压源与电流源的等效变换实验及相关器件。

2）电路基础实验箱二：提供基尔霍夫定律与叠加原理电路、戴维南定理电路、电阻混连电路、并提供独立电阻、灯泡等器件。

3）交流电路实验箱一：完成正弦稳态交流电路相量的研究（日光灯功率因数提高实验），黑匣子实验（R、L、C元件特性及参数测定）。

4）交流电路实验箱二：完成三相电路（每相三只灯泡并联）实验。

5）实验电路扩展套件（以下为全教室共计配套数量）：套件包括九孔万能插件板和透明元件盒（由元件盒体及元器件组成），九孔万能插件板由工程塑料注塑而成和金属件组成，外形尺寸350mm×300mm×25mm，元件盒体采用透明有机工程塑料注塑一体成型而成，所有元件盒体的固定底脚间距规格分为19mm与50mm。
