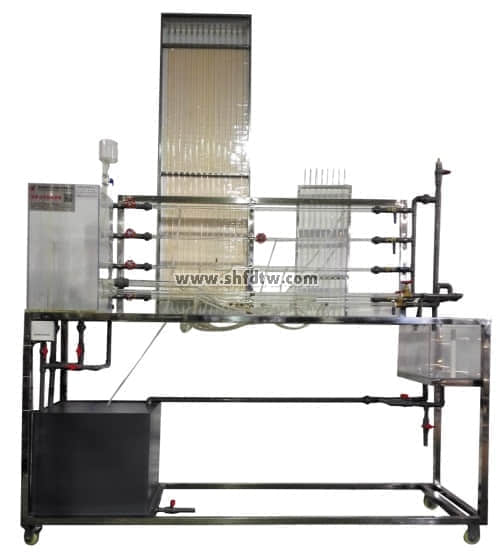

THXZH-2型流体力学综合实验装置

1. 输入电源：单相三线 AC220V±10%  50Hz；

   2.工作环境：温度5～40℃相对湿度＜85%(25℃)　海拔＜4000m；
   3.装置容量：＜0.5kVA；
   4.装置外形尺寸：1750mm×540mm×1850mm；
   5.安全保护：具有漏电压、漏电流保护装置，符合国家安全标准；
   6.基本配置：储水箱、增压泵、潜水泵、文丘里流量计、孔板流量计、测压计、恒压水箱、回水箱、示踪剂、雷诺实验管、伯努利实验管、沿程阻力实验管、局部阻力实验管、突扩、突缩实验管阀门、实验管道、电控箱、量筒、秒表、温度计；

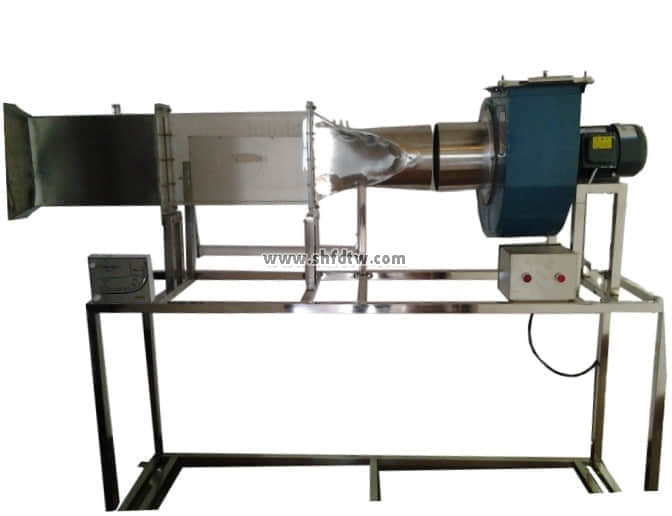

2 THXFM-1型多功能附面层实验装置

1. 输入电源：三相四线制（或五线制）～380V±10% 50Hz；

   2.工作环境：温度5～40℃相对湿度＜85%(25℃)　海拔＜4000m；
   3.装置容量：＜1.5kVA；
   4.风机最大流量：2300m3／h；
   5.实验物件：一块平板附面层、一个圆柱体模型、三个不同厚弦比的机翼模型；
   6.外形尺寸：2110mm×500mm×1320mm；
   7. 基本配置：实验风道、风机、测压计、速度探针、附面层探针、实验件、风门、电控箱；

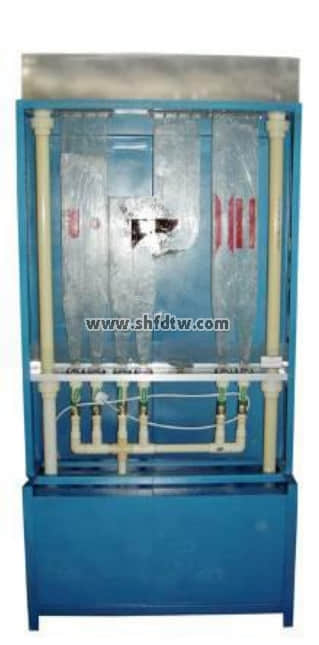

3 THXXD-1型漩涡演示实验装置

1. 输入电源：三相四线AC380V±10%  50Hz；

   2.工作环境：温度5～40℃相对湿度＜85%(25℃)  海拔＜4000m；
   3.装置容量：＜2kVA；
   4.装置外形尺寸：2000mm×900mm×2400mm；
   5. 基本配置：储水箱、水泵、流道、绕流体、阀门、电控箱、平面片光源。

4 DL-1型空气动力学多功能实验仪

 1.技术参数：电压：380V;转速：2800r/min;流量：700-800 M3/h;压力：912-720 Kpa;功率：1.2KW;噪音: ≤65LWAdB
 2. 外型尺寸： 1200×800×2000（mm）；
 3. 配置：低噪音风机、稳压箱、各种有机玻璃制试件、U型管压力计、斜管微压计、基本型毕托管、鸭嘴形动压管、千分尺、电子微调位置显示灯、X坐标标尺、Y坐标标尺。

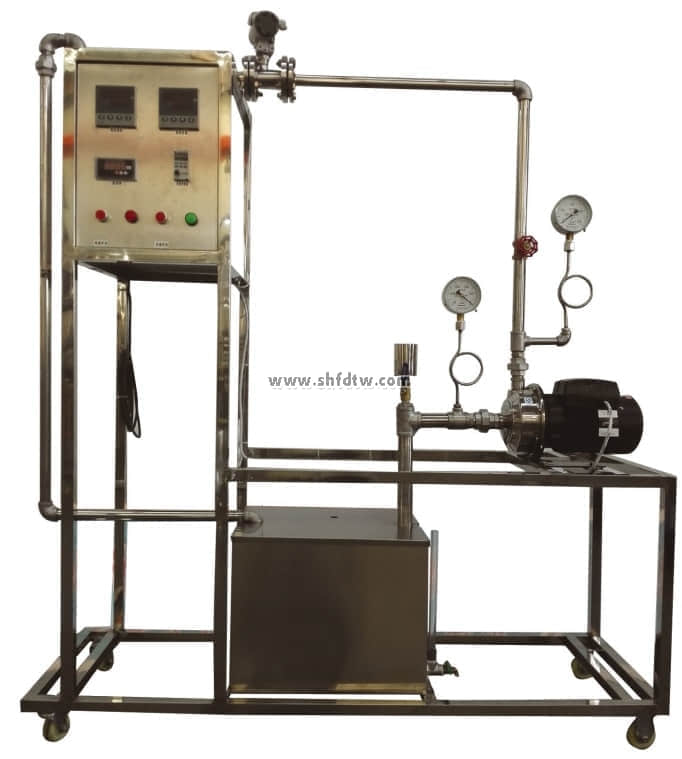

5 THXLX-1型离心泵特性曲线测定实验装置

   1.输入电源：三相四线制（或五线制）～380V±10% 50Hz；

   2.工作环境：温度5～40℃相对湿度＜85%(25℃)　海拔＜4000m；
   3.装置容量：＜3kVA；
   4.装置外形尺寸：2000mm×600mm×1800mm；
   5. 配置：储水箱、化工清水泵、涡轮流量计、电动调节阀、负压传感器、压力传感器、真空表、压力表、热电阻、光电传感器、智能测速仪表、智能功率表、实验管道、电控箱、在线监控软件；

6 LFJ-1型离心式风机性能实验台

2.1.主要配置：集流器、节流网、整流栅、风管、被测风机、电动机、测压斜管微压计。尺寸：3800×600×1200（mm）
2.主要功能：测定离心风机的风压、风量、轴功率，绘制出风机风量、风压、功率、效率等特性曲线。

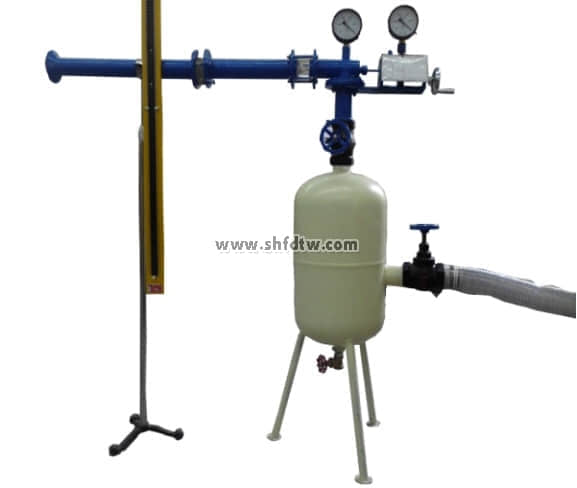

7 THPYPG-1型喷管特性测试实验装置

1. 输入电源：单相AC220V±10% 50Hz；

  2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃) 海拔＜4000m；
  3.装置容量：＜1kVA；
  4.外形尺寸：1720mm×450mm×1950mm；
  5.装置主要是由不锈钢框架、实验本体、电测仪器及数据处理系统等组成。

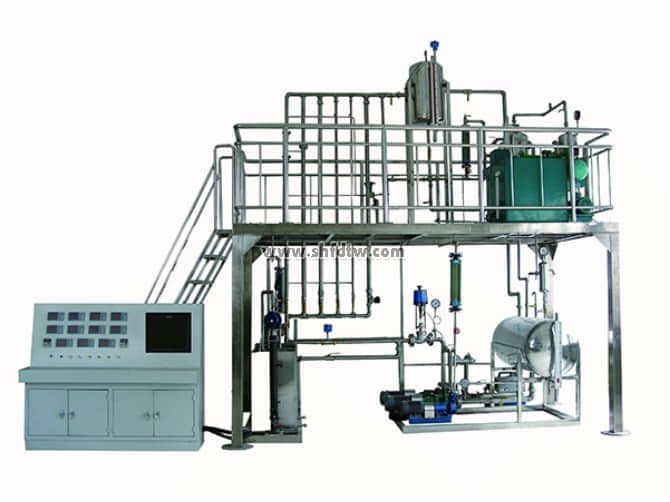

8 UTS—LB型流体输送操作实训装置

设备主体：长×宽×高3700×2000×3600mm，整机采用钢制喷塑框架，带两层操作平台，一层平面方便操作、检修、巡查，二层有安全斜梯通上并有护栏、防滑板，配套现场控制台{含工业真彩液晶MultiF C3000可编程多回路控制器（有3路程序控制、4路PID控制、8路模拟量输入、具有记录显示功能）、嵌入式微机位、报警器及开关位、二次仪表及显示位}，并内含DCS接入口。
