适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和双离合器自动变速器理论和维修实训的教学需要。

一、 产品概述：

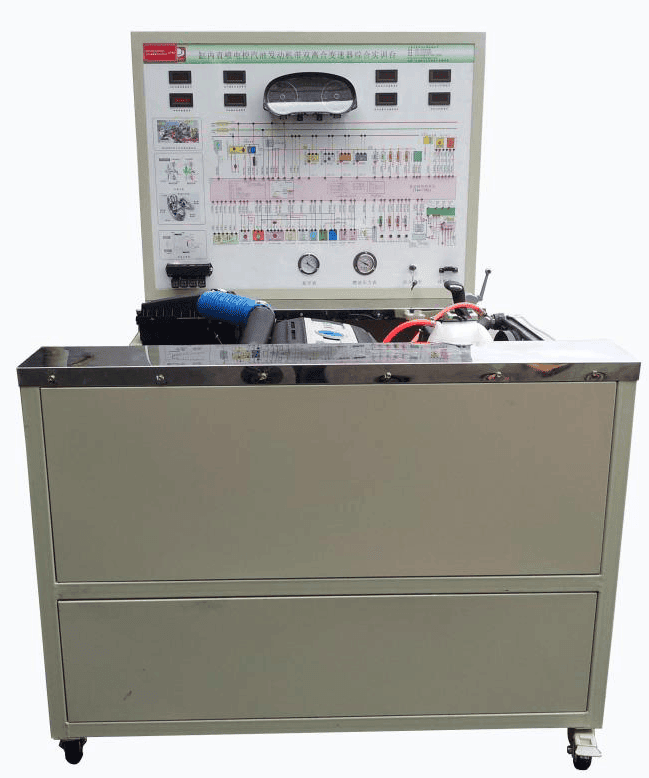

以双离合器系统自动变速器（干式）总成为基础，可调速电动机做动力源，对双离合器自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示电控双离合器自动变速器组成结构和工作过程。适用于学校对双离合器自动变速器理论和维修实训的教学需要。

二、功能特点：

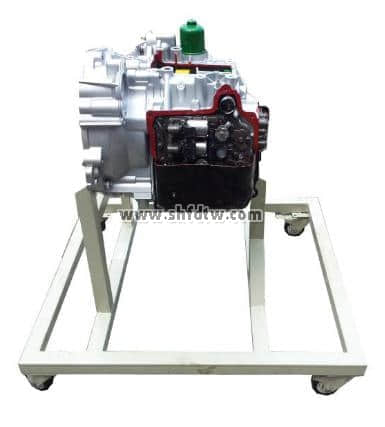

1．将真实可运行的电控双离合器自动变速器进行剖切，裸漏运转部件，由可调速电动机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示双离合器自动变速器的组成结构和工作过程。

2．电机直接驱动变速器,电机与变速器通过联轴直接固定。

3．可通过变频器设定进行加速/减速。

4．实训台面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的UV平板喷绘彩色电路图和结构原理图；学员可直观对照电路图和实物，认识和分析双离合器自动变速器控制系统的工作原理。

5．实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

6．实训台面板上安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位等参数变化。

7．实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。

8．实训台配备有电机防护罩、输出轴防护罩等安全保护装置。

9．设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

三、产品组成：

自动变速器总成、节气门总成、曲轴传感器及信号盘、变速器档杆总成、变速器油散热装置、电动机、变频器、刹车机构装置、压力表、点火开关、诊断座、发动机与变速器控制电脑(ECU)、组合仪表、移动机架等。

四、产品工艺：

1. 测量面板采用4mm厚优质双层铝塑板作底板，坚固耐用，不易变形。优质高强度、高粘性的底膜材料，激光喷绘彩色结构原理图，表面覆盖高强度保护贴膜，彩图不易退色，具有防潮、耐腐蚀、耐磨特点。

2. 实训台底座部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮装置，移动灵活。配备有电源总开关、防护罩等安全保护装置。
